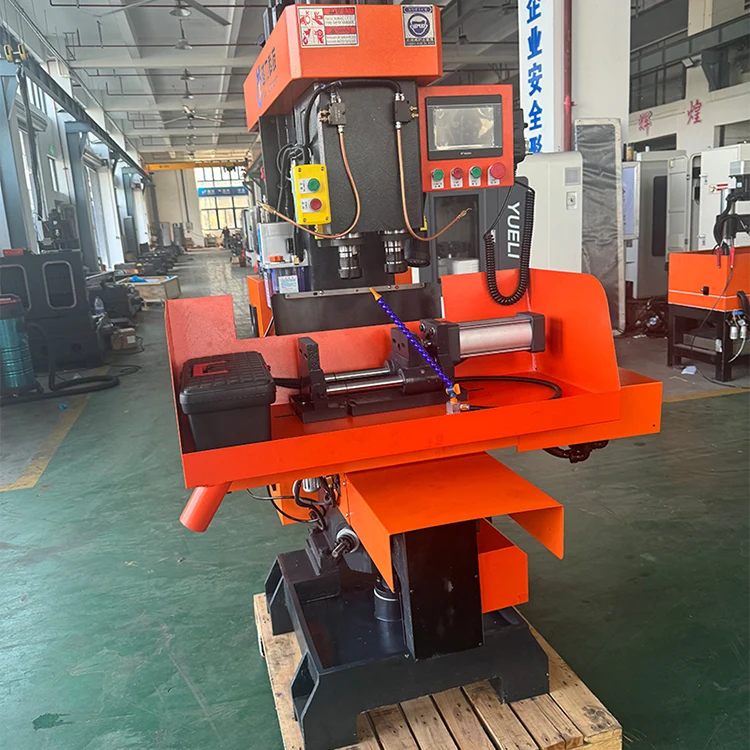

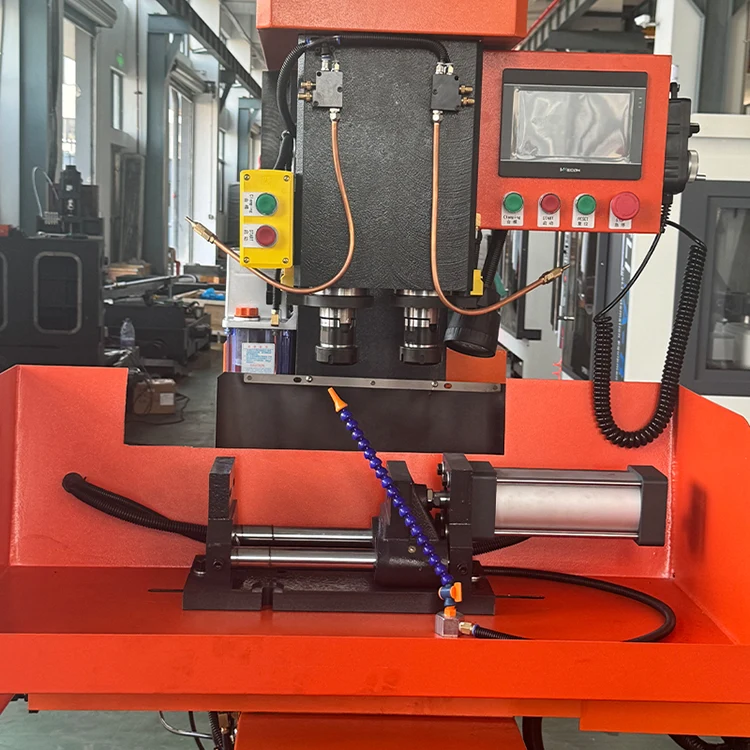

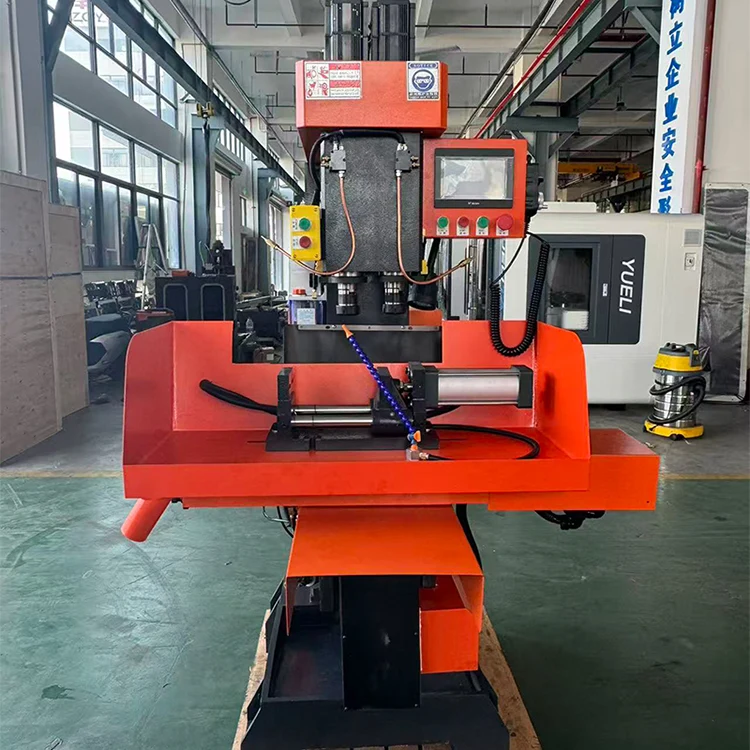

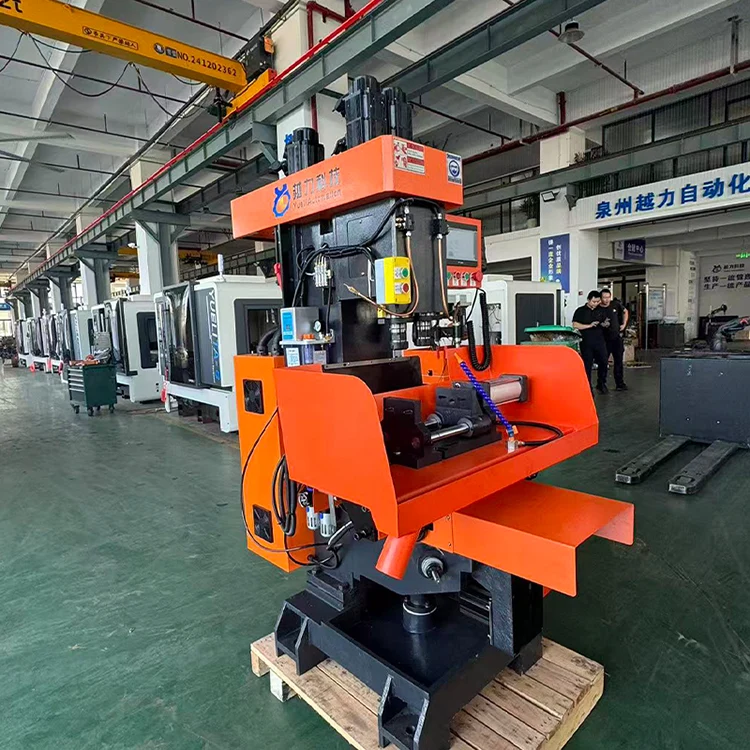

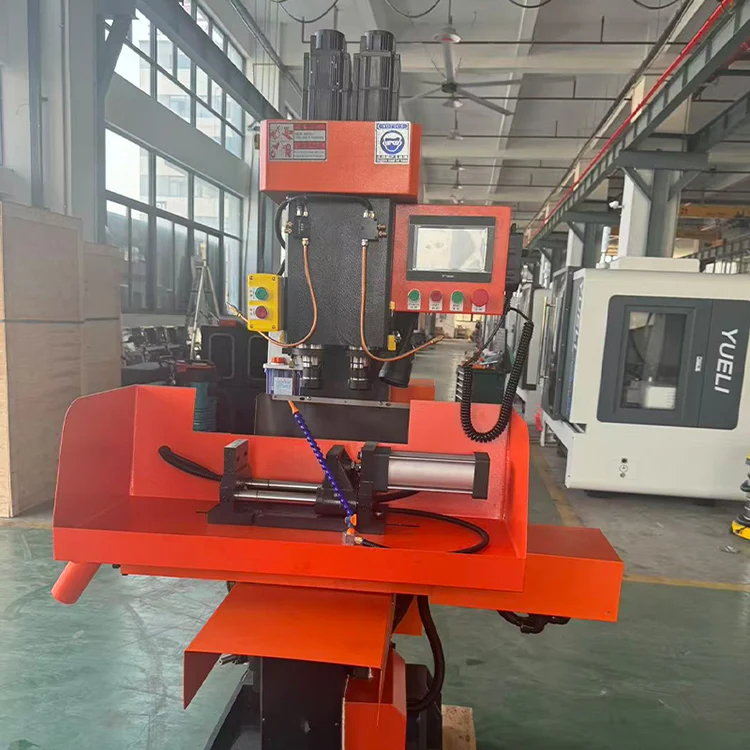

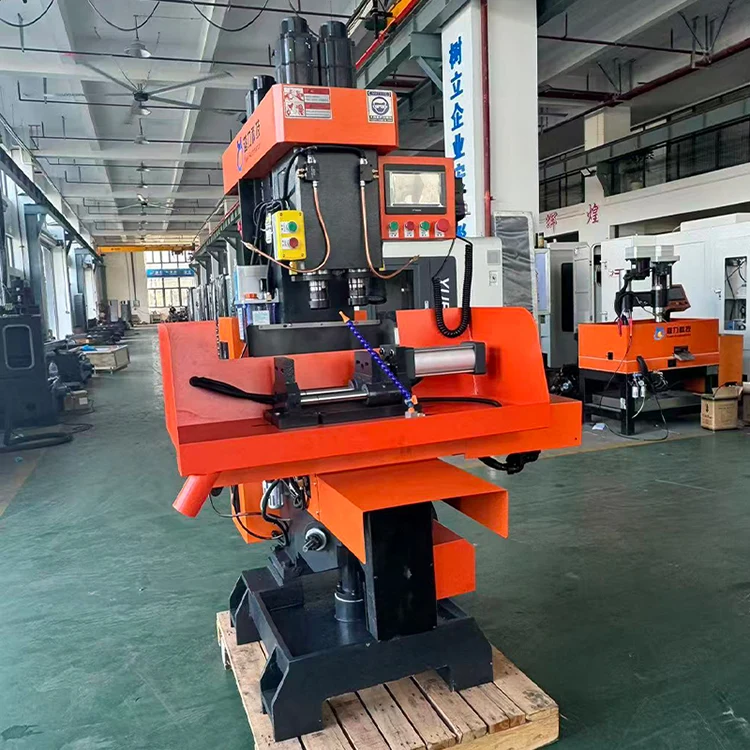

Вертикальна двоосьова складна машина

Вертикальна двоосьова компаундна машина (внутрішня модель ZSK4132X2B) виробляється компанією Quanzhou Yueli Automation Equipment Co., Ltd. Вона підходить для виробництва та обробки дверної фурнітури малих і середніх партій. Верстат має гладкий і елегантний зовнішній вигляд, з простим і інтуїтивно зрозумілим управлінням і зручним регулюванням. Завдяки ПЛК керування він може похвалитися вищим рівнем автоматизації та відмінною надійністю, що зменшує трудомісткість операторів. Це дозволяє одному оператору керувати декількома машинами та служить ідеальним високоефективним обладнанням для обробки, що запобігає забрудненню.

Ознайомлення з продуктом

Вертикальна двоосьова компаундна машина підходить для виробництва та обробки невеликих та середніх партій дверної фурнітури. Верстат має гладкий і елегантний зовнішній вигляд, з простим і інтуїтивно зрозумілим управлінням і зручним регулюванням. Завдяки ПЛК керування він може похвалитися вищим рівнем автоматизації та відмінною надійністю, що зменшує трудомісткість операторів. Це дозволяє одному оператору керувати декількома машинами та служить ідеальним високоефективним обладнанням для обробки, що запобігає забрудненню.

· Гладкий і елегантний зовнішній вигляд із простим та інтуїтивно зрозумілим керуванням.

· Зручне налаштування та вищий рівень автоматизації з керуванням PLC.

· Чудова надійність із зниженою трудомісткістю.

· Один оператор може керувати кількома машинами.

Основні технічні параметри

Наведені нижче технічні параметри застосовуються до вертикальної двоосьової компаундної машини.

Будова та характеристики машини

Вертикальна двоосьова компаундна машина має наступні структурні та робочі характеристики.

· Обробку, свердління, розгортання та нарізання великої кількості деталей можна виконати за один раз із високою ефективністю.

· Конструкція корпусу компактна і має хорошу жорсткість.

· Головний вал виготовлений з високоякісної легованої сталі, загартованої та термічно обробленої, прецизійної шліфування, має високу зносостійкість.

· Поверхня ковзання загартована ультразвуком і має змащувальний пристрій для забезпечення терміну служби поверхні ковзання.

· Верстак рухається вліво і вправо за допомогою пускового пристрою та пристрою позиціонування буфера, який має невелику вібрацію та швидкий рух.

· Рукоятка має тяговий стрижень, який нелегко впасти та має високу безпеку.

Структура та продуктивність

Конструкція вертикального двоосьового складного верстата приймає структурні характеристики фрезерного верстата та допоміжного пускового пристрою з перевагами високої ефективності обробки, стабільної точності та простої процедури експлуатації.

· Заміна ременя та структура натягу, легка зміна швидкості та натягу ременя.

· Головний вал приводиться в рух двигуном 4 кВт/4 P через синхронний ремінь з високою ефективністю передачі та низьким рівнем шуму.

· Механізм автоматичного відновлення лівого та правого шпинделя може завжди підтримувати шпиндель у стані, готовому до обробки, заощаджуючи час та підвищуючи ефективність роботи.

· Підйомну ручку можна легко повернути, щоб підняти підйомну платформу.

· Верстак оснащений буферним позиціонуванням для забезпечення надійного позиціонування та стабільної точності.

· Середня каретка та підйомна платформа розроблені з механізмами фіксації для забезпечення стабільного позиціонування заготовки, що сприяє забезпеченню точності обробки.

· Пневматичний пристрій використовується для реалізації автоматичного керування, гарної надійності та забезпечення високої ефективності та високої точності обробки.

Система змащення

Вертикальна двоосьова компаундна машина використовує об’ємну автоматичну систему змащування. Застосовується наступний графік змащення.

Електрична система

Вертикальна двоосьова компаундна машина використовує таку конфігурацію електричної системи.

· Система ЧПК: Sunicon.

· Серводвигун: Sunicon.

· Сервопривід шпинделя: Zhima Technology.

· Контактор змінного струму: Schneider.

· Реле: Omron.

· Пневматичні лещата: YUELI.

Захист безпеки

Вертикальний двоосьовий компаундний верстат відповідає загальним технічним вимогам GB 15760-2004 щодо захисту металорізальних верстатів і оснащений необхідними пристроями безпеки та попереджувальними знаками.

· Вісь X використовує повністю закритий щит із листового металу з нержавіючої сталі для ефективного блокування ріжучих рідин і стружки.

· Вісь Z використовує захист з листового металу та телескопічну кришку для ефективного продовження терміну служби.

· Осі X і Z оснащені жорсткими та м’якими обмеженнями для запобігання несправностям, спричиненим операційними помилками, помилками програмування, збоями приводу тощо.

· Електрична конструкція відповідає електричному стандарту GB5226.1 із захистом від перевантаження по струму та короткого замикання.

· Електрична шафа має повністю закриту конструкцію з осьовими вентиляторами для розсіювання тепла.

· система NC має вбудований акумулятор; якщо система втрачає живлення, збережені програми обробки не будуть втрачені.

· Функція сигналізації та кнопка аварійної зупинки для запобігання пошкодженню, спричиненому різними раптовими несправностями.

Стандартні аксесуари та документи

Вертикальна двоосьова компаундна машина поставляється з такими аксесуарами та документами.

Інструменти включені:

· Ключ двосторонній 17-19, 12-14, 8-10, 22-24 (по 1 шт.)

· Безконтактний перемикач (2 шт.)

· Цанга Φ20 (2 шт.)

· Шестигранний ключ 1,5-10 (1 комплект)

Часті запитання

Яка система ЧПК використовується на цьому вертикальному двовісному складному верстаті?

Верстат використовує систему ЧПК Sunicon.

Що таке конус шпинделя та максимальна потужність свердління?

Конус шпинделя NT30. Максимальний діаметр свердління становить 32 мм для мідних деталей, а максимальний діаметр різьби M32.

Які переміщення осей X, Y і Z1/Z2?

Хід по осі X становить 320 мм, по осі Y — 120 мм, а по осі Z1/Z2 — 110 мм.

Яка швидкість обертання шпинделя і маса машини?

Швидкість обертання шпинделя від 10 до 3000 об/хв з регульованою швидкістю. Вага машини 900 кг.

Яка загальна потреба в потужності?

Загальна потужність джерела живлення становить 7 кВт.
