Вертикальний ЧПУ три осі

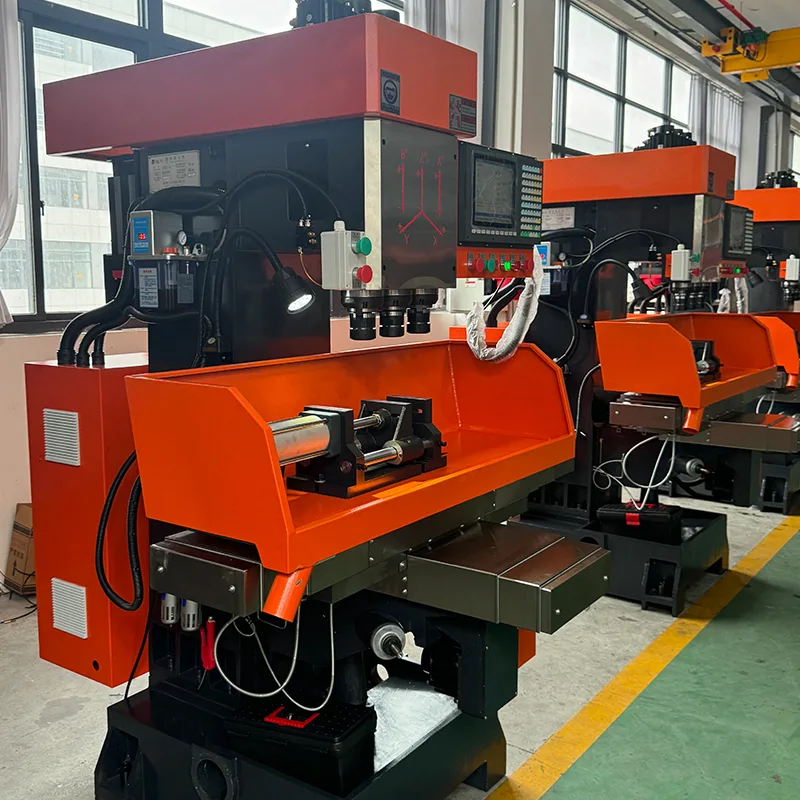

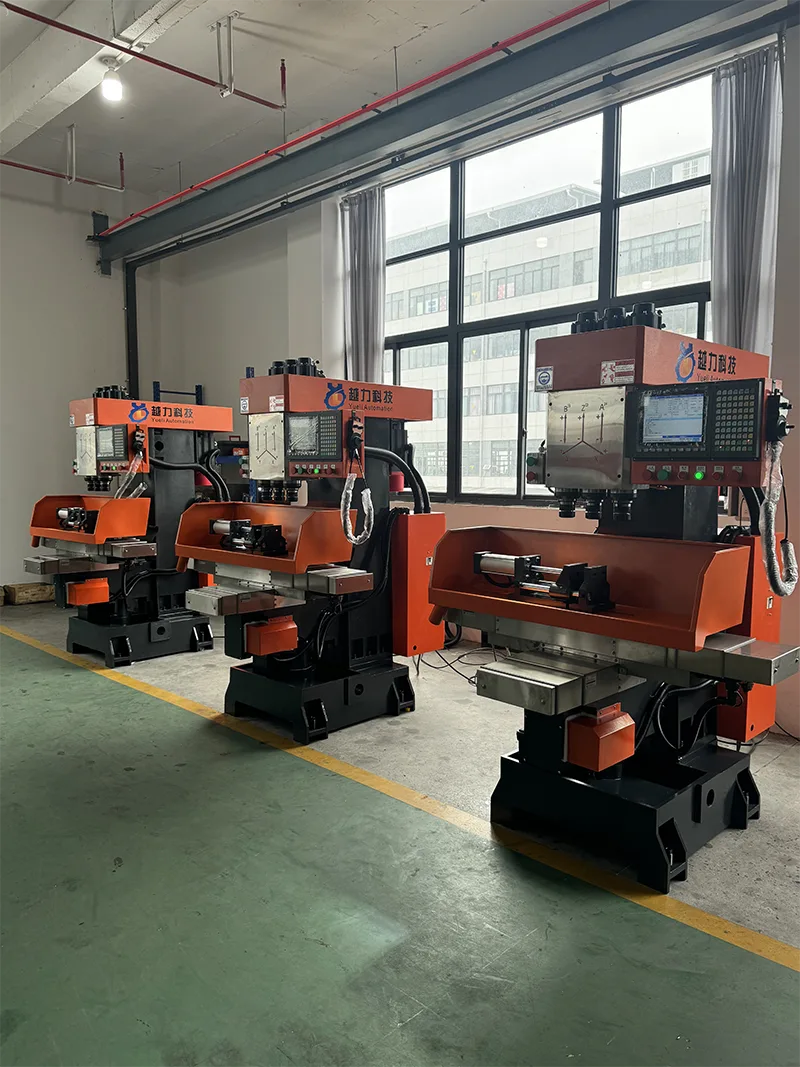

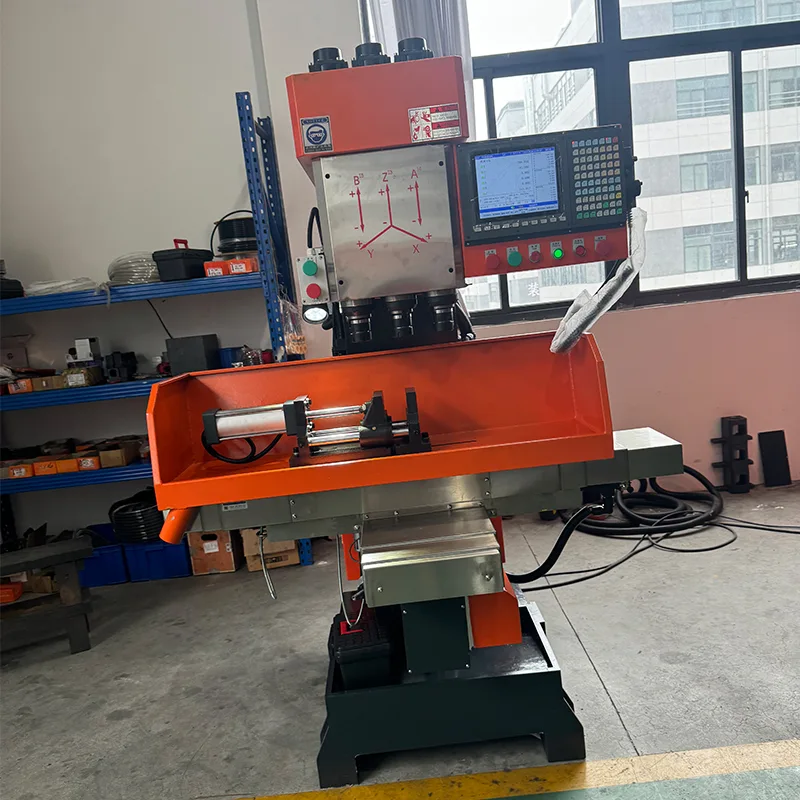

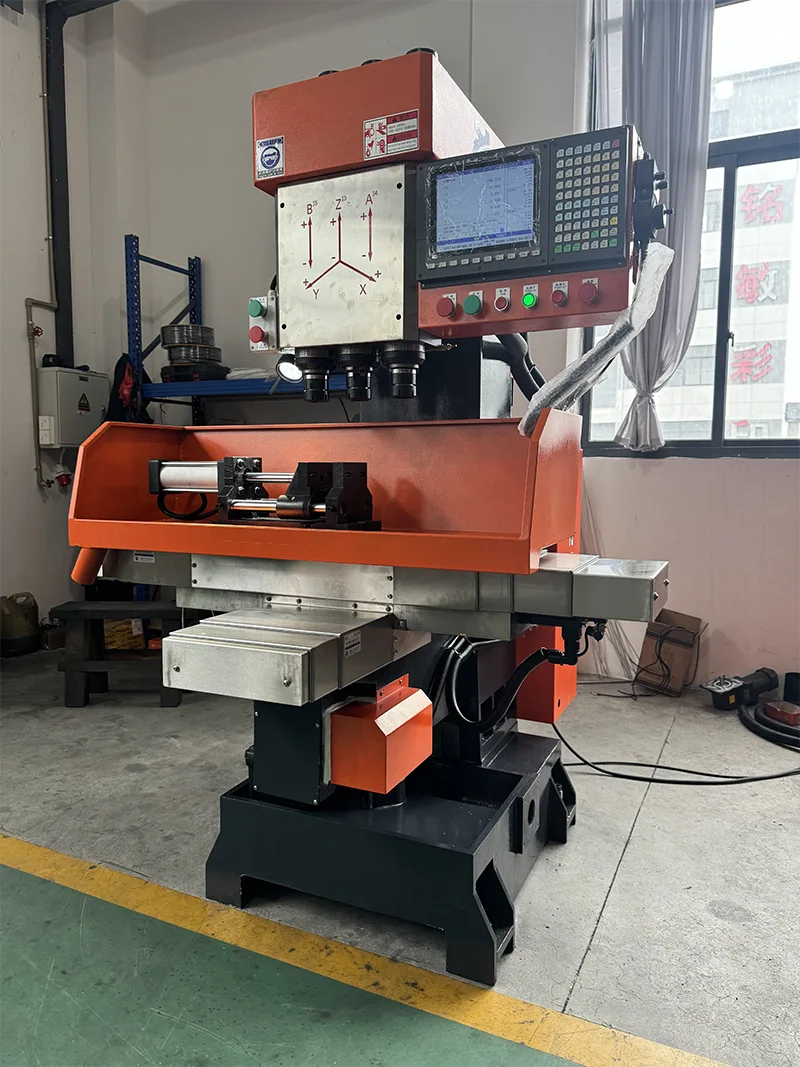

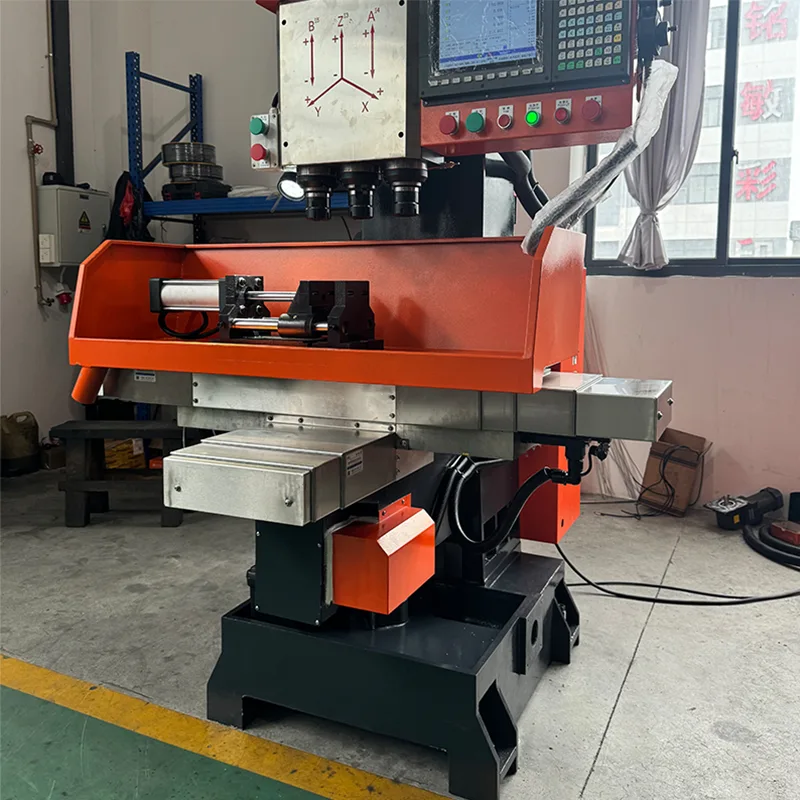

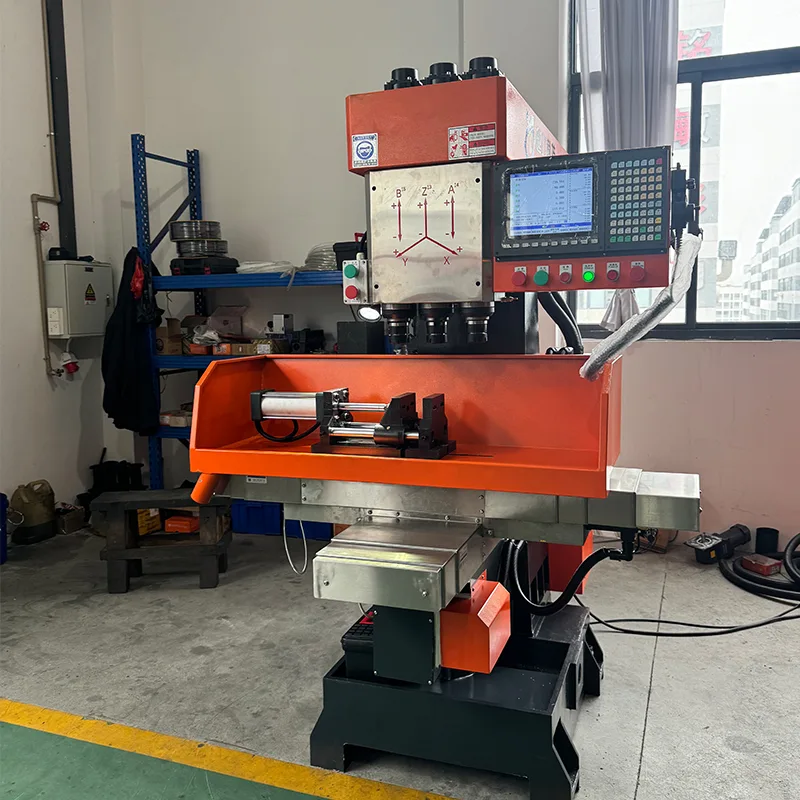

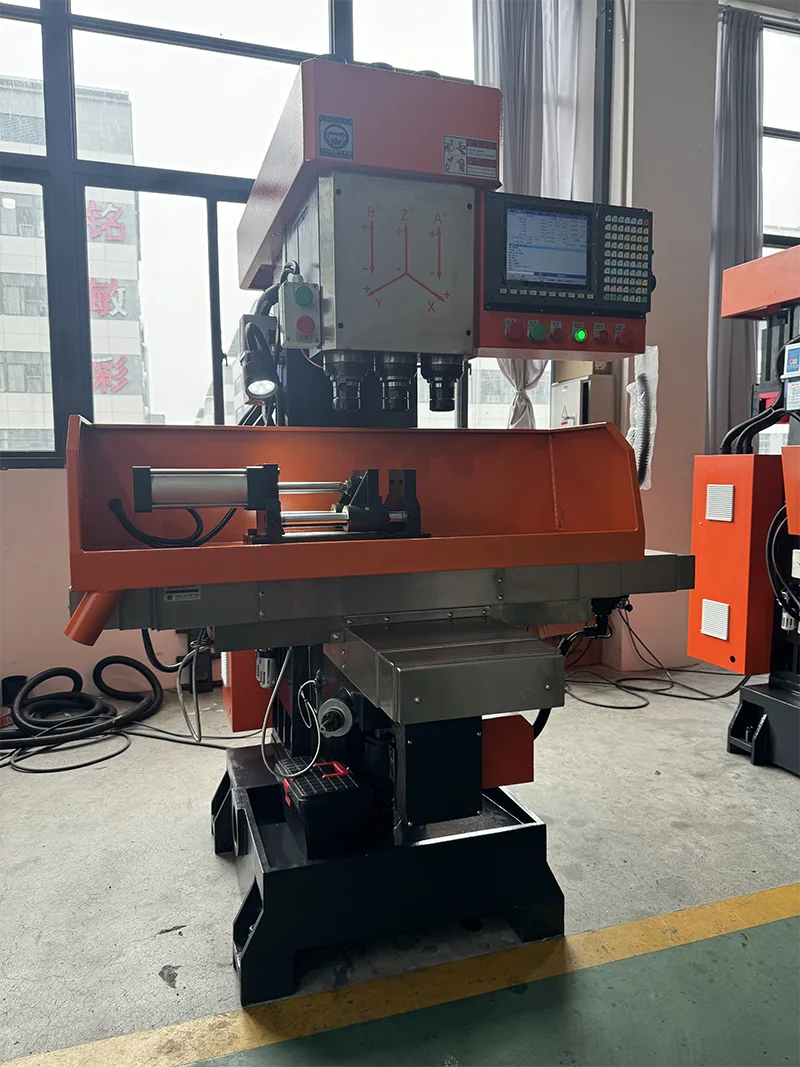

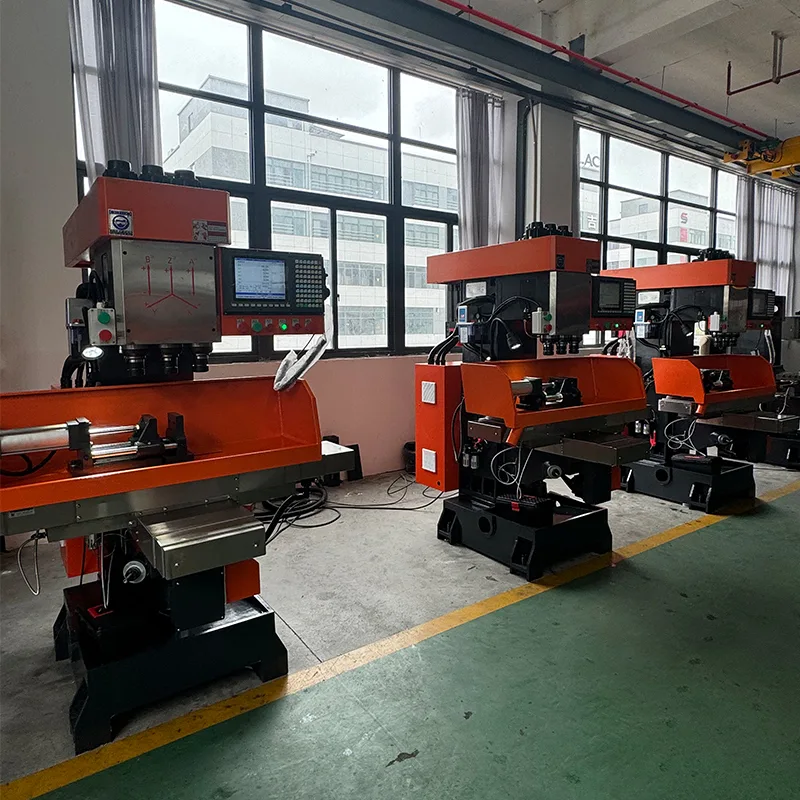

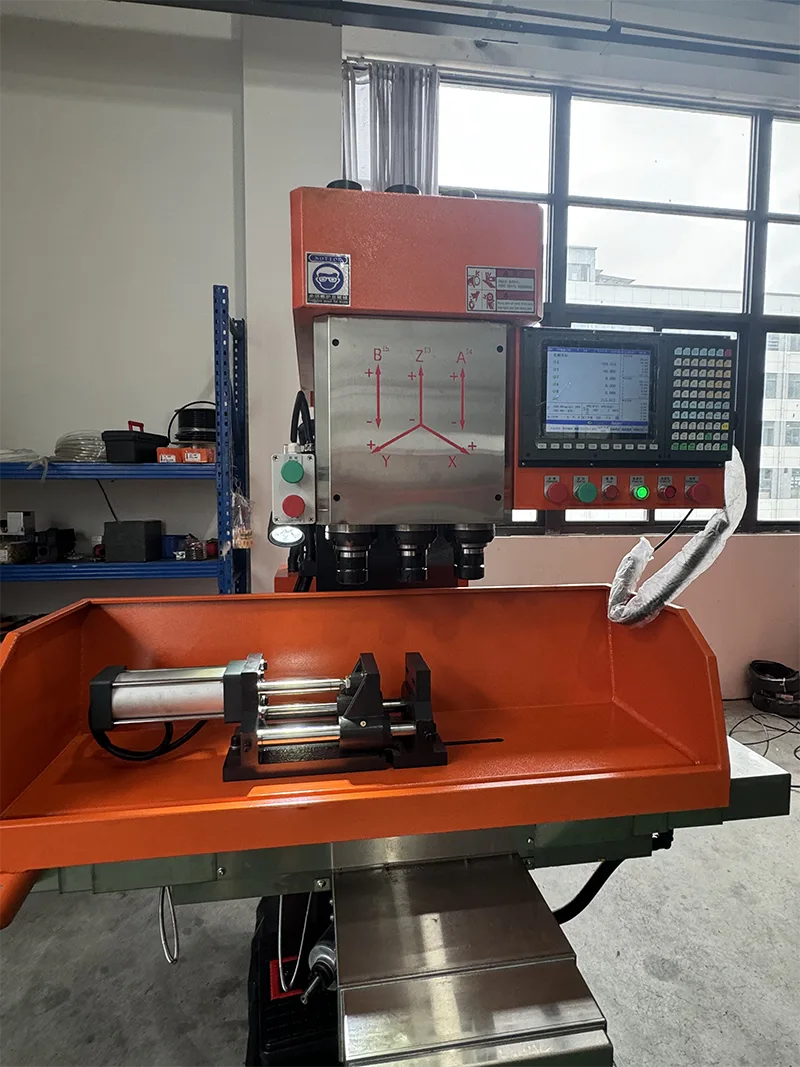

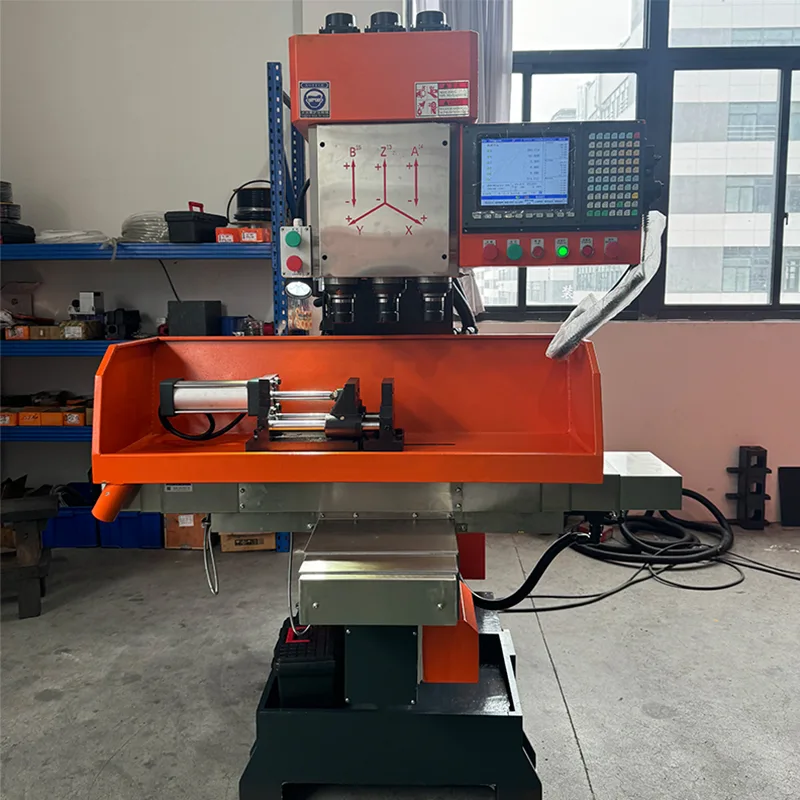

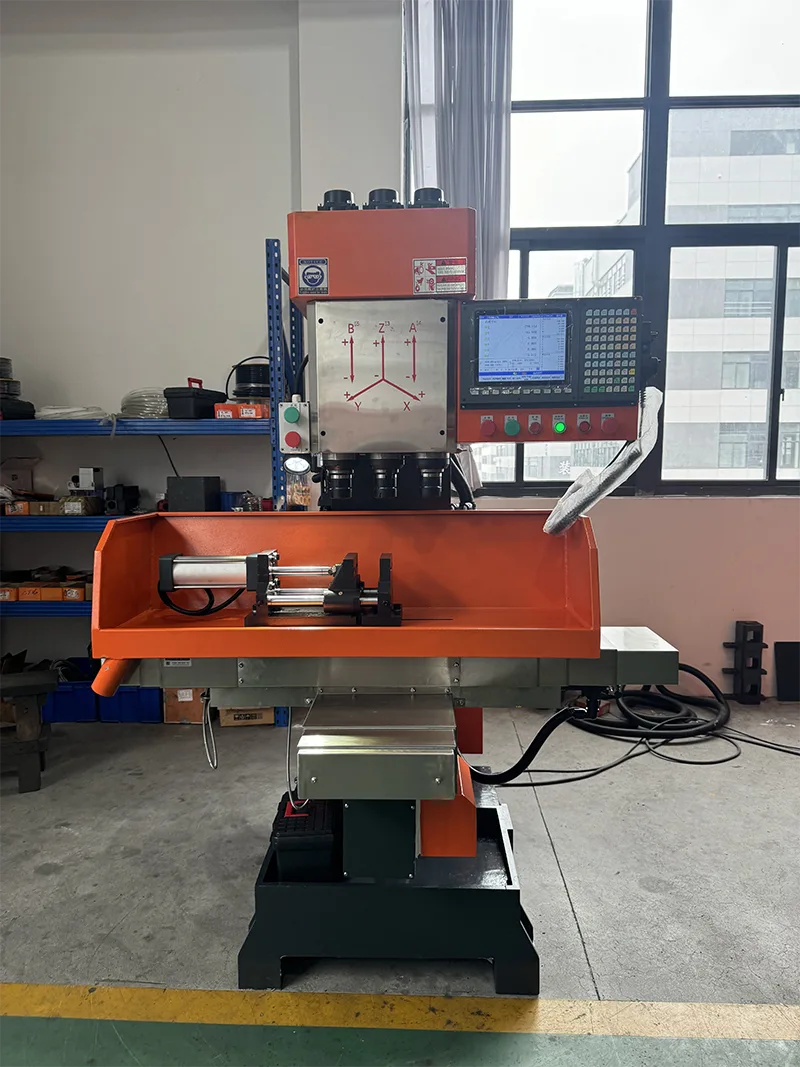

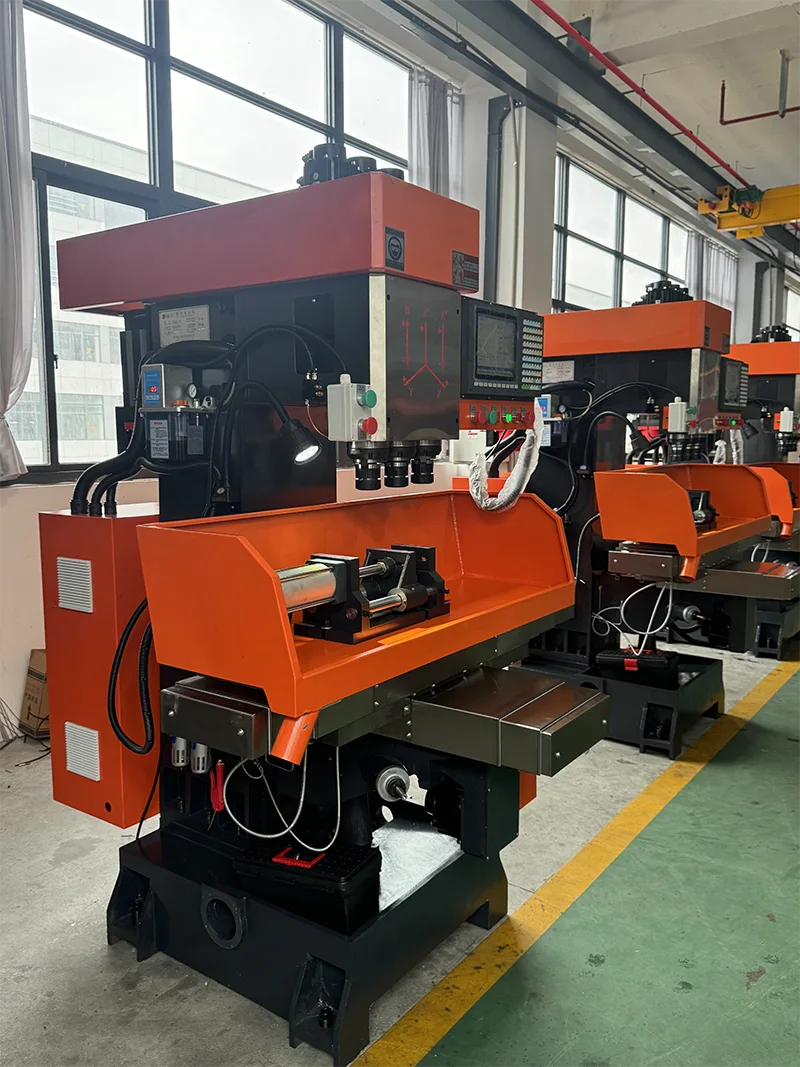

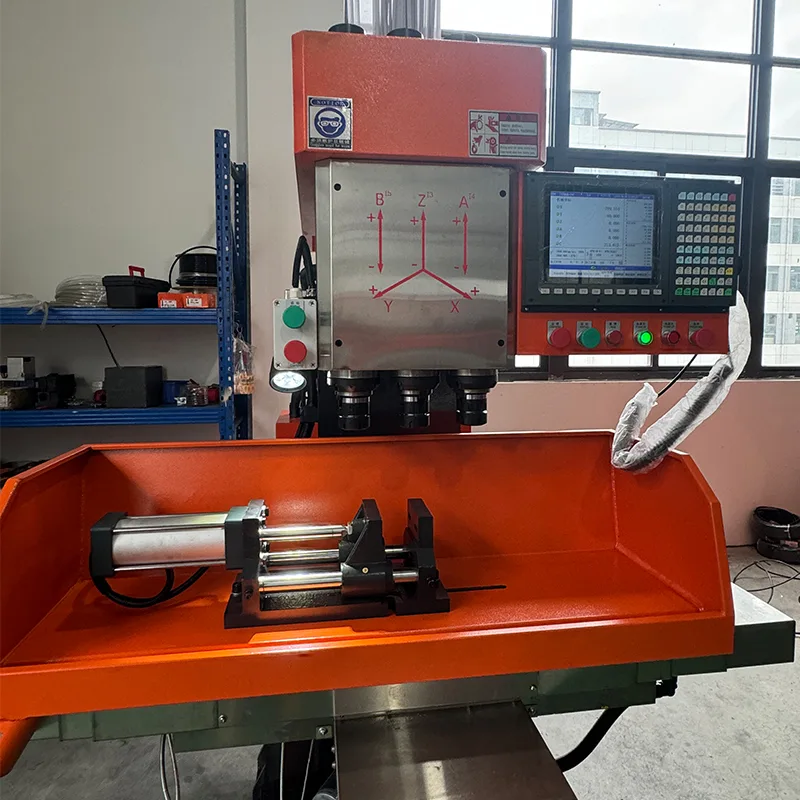

Вертикальний ЧПУ три осі ZSK-4150X4 є зрілим продуктом нашої компанії. Цей верстат вирішує проблему, пов’язану з тим, що свердління, розгортання та нарізання різьби не можуть бути виконані одночасно при обробці великої кількості деталей. Повне свердління, розгортання, зняття фаски та нарізання різьби та інші вимоги, це ідеальне механічне обладнання для досягнення високої ефективності та енергозбереження. Машина проста в експлуатації, і нею можна вільно керувати без спеціального технічного персоналу. Компанія накопичила більше десяти років професійної технології та суворого контролю якості, а також має хороше післяпродажне обслуговування, яке добре сприймається клієнтами.

Ознайомлення з продуктом

Вертикальний ЧПУ три осі ZSK-4150X4 є зрілим продуктом нашої компанії. Цей верстат вирішує проблему, пов’язану з тим, що свердління, розгортання та нарізання різьби не можуть бути виконані одночасно при обробці великої кількості деталей.

· Повне свердління, розсвердлювання, зняття фаски та нарізання різьби за одну операцію.

· Ідеальне механічне обладнання для досягнення високої ефективності та енергозбереження.

· Легко працювати без спеціального технічного персоналу.

· Більше десяти років професійної технології та суворого контролю якості.

· Гарне післяпродажне обслуговування, добре сприйняте клієнтами.

Основні характеристики

Вертикальний трикоординатний ЧПК ZSK-4150X4 має такі особливості.

· Обробка великої кількості деталей, свердління, розгортання та нарізання різьблення виконуються одночасно з високою ефективністю.

· Фюзеляж компактний і жорсткий.

· Основний вал виготовлений з високоякісної легованої сталі, загартований і термічно оброблений, точно відшліфований. Має високу зносостійкість.

· Поверхня ковзання гаситься надзвуковою частотою. Має мастильний пристрій для забезпечення терміну служби поверхні ковзання.

· Рух робочого столу вліво і вправо використовує пусковий пристрій і пристрій позиціонування буфера, який має невелику вібрацію та швидкий рух.

· Рукоятка ножа має форму тяги, яку нелегко впасти. Має високу безпеку.

Технічні характеристики

Наведені нижче технічні параметри стосуються тривісного вертикального ЧПК ZSK-4150X4.

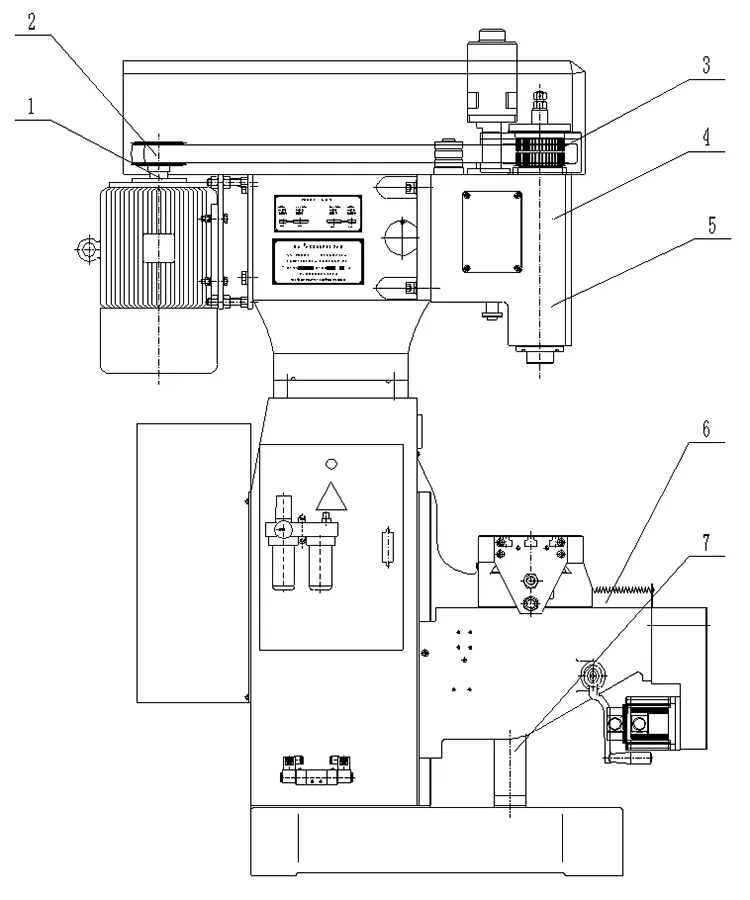

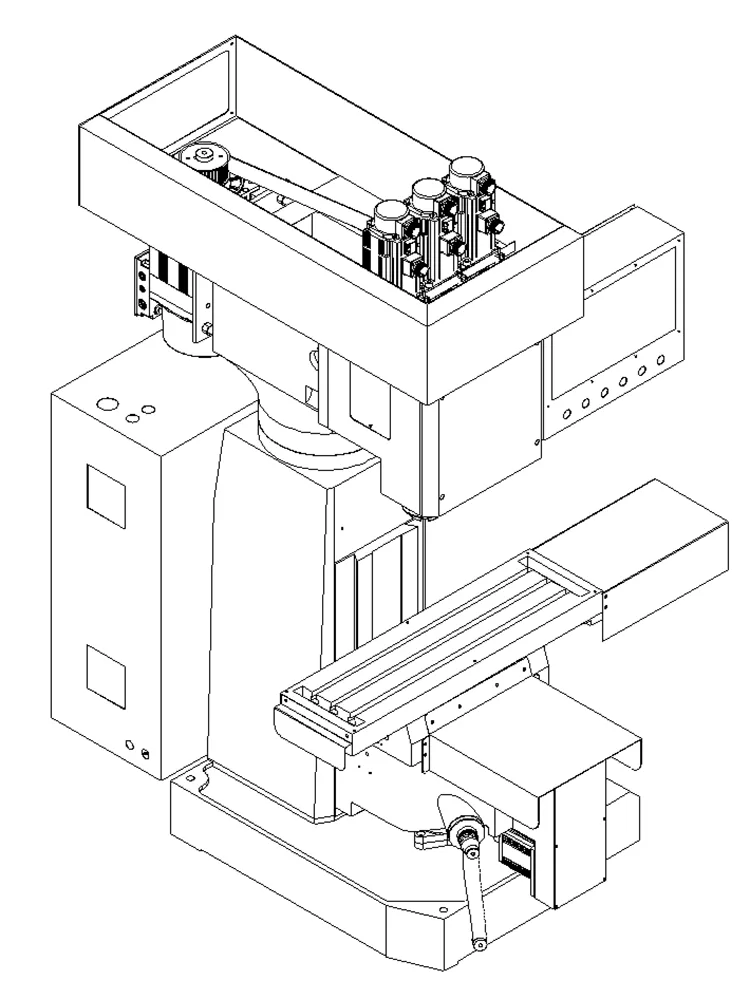

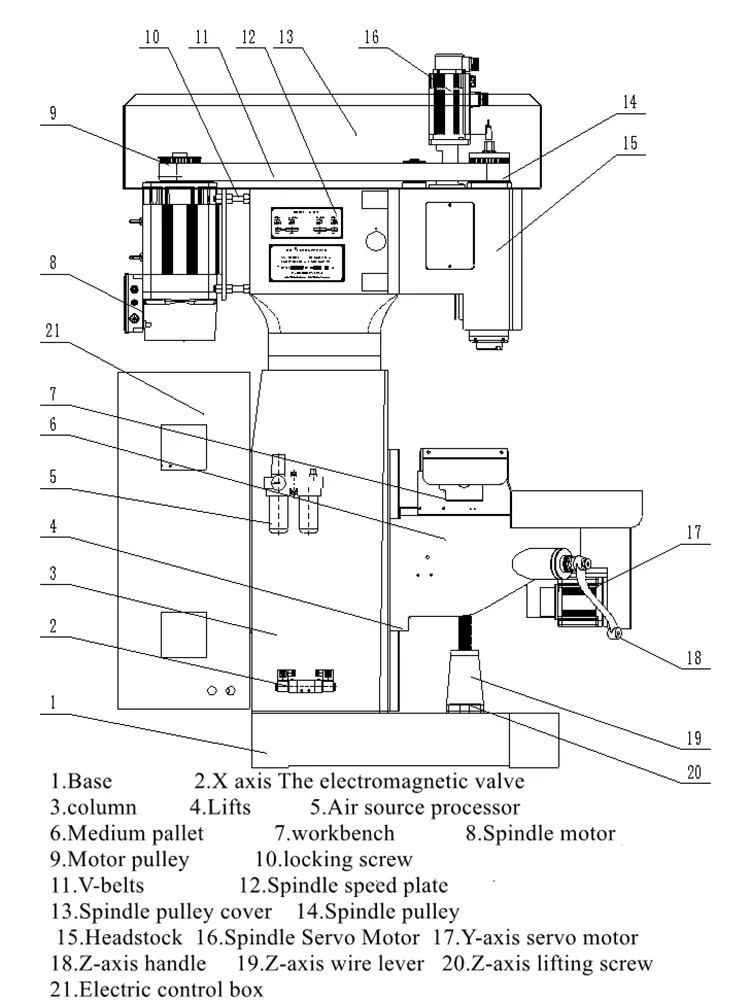

Механізм і продуктивність верстата

Конструкція вертикального тривісного верстату з ЧПК ZSK-4150X4 приймає структурні характеристики фрезерного верстата та допоміжного пускового пристрою, який має переваги високої ефективності обробки, стабільної точності та простих операційних процедур. Використання ПЛК для обробки логічного керування може ефективно уникнути дугового короткого замикання, викликаного прямим і зворотним перемиканням двигуна. У той же час метод імпульсного запуску використовується для керування електромагнітним клапаном, щоб уникнути явища, коли котушка електромагнітного клапана знаходиться під напругою протягом тривалого часу, що спричиняє перегорання котушки.

· Структура: простий обробний центр. Керування програмою використовує тайваньську систему керування Yitu з функцією виявлення, щоб уникнути пошкодження крана або інструменту через поломку електромагнітного клапана або масляного циліндра. Дружній діалог між людиною та машиною для легкого керування.

· Підходить для обробки великих і середніх партій деталей. Одноразове затискання. Висока ефективність і хороша точність.

· Нарізний механізм не потребує заміни приводу ходового гвинта. Крок стандартний. Пекінський суперсинхронний головний серводвигун із власним перетворенням частоти покращує шорсткість поверхні різьби та забезпечує точність.

· Незалежне дослідження та розробка компонентів силової головки. Точне шліфування. Хороша зносостійкість і тривалий термін служби.

· Система ЧПК Hust може встановлювати швидкість подачі відповідно до потреб. Після тривалого використання ходовий гвинт зношується, система має функцію компенсації інструменту.

· Кожна моторизована поверхня ковзання використовує централізований автоматичний пристрій змащення для забезпечення терміну служби верстата.

· Рух ковзного столу, що приводиться в рух сервомотором. Кілька координат можна встановити цифровим способом. Висока точність позиціонування. Низька вібрація. Швидка відповідь.

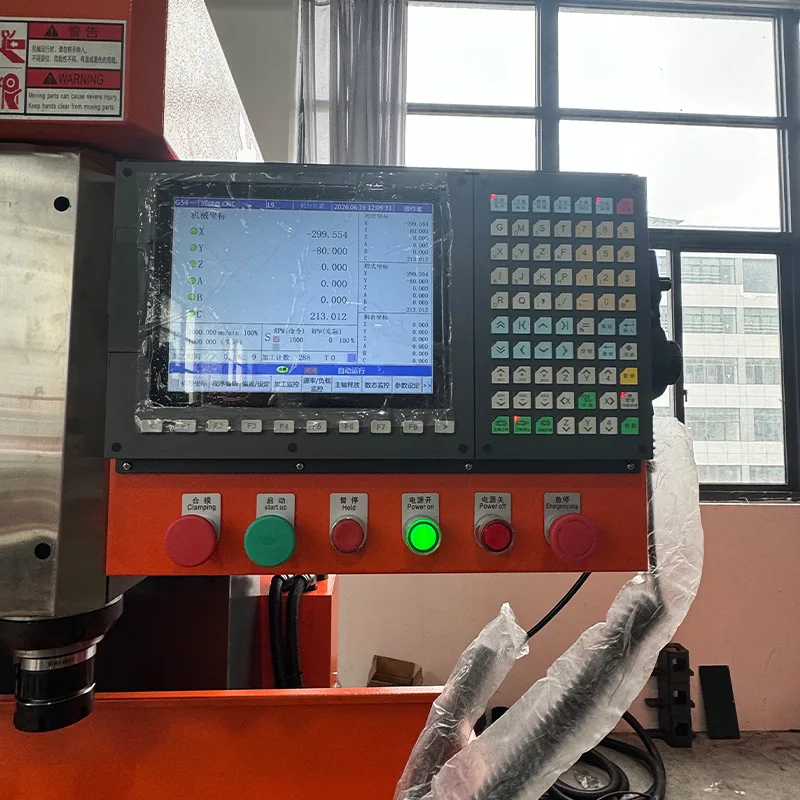

· Під час обробки стан заготовки відображається через сенсорний екран. Функція сигналізації про несправності.

· Повністю закритий захист забезпечує особисту безпеку та покращує середовище обробки.

Електрична система

Вертикальний тривісний ЧПК ZSK-4150X4 використовує наступні електричні компоненти.

· Електромагнітний клапан: Taiwan AirTAC. Хороша стійкість. Тиск повітря не може бути нижче 0,5 МПа.

· Контактор змінного струму: корейський LS. Хороша стійкість.

· Реле: Omron. Хороша стійкість.

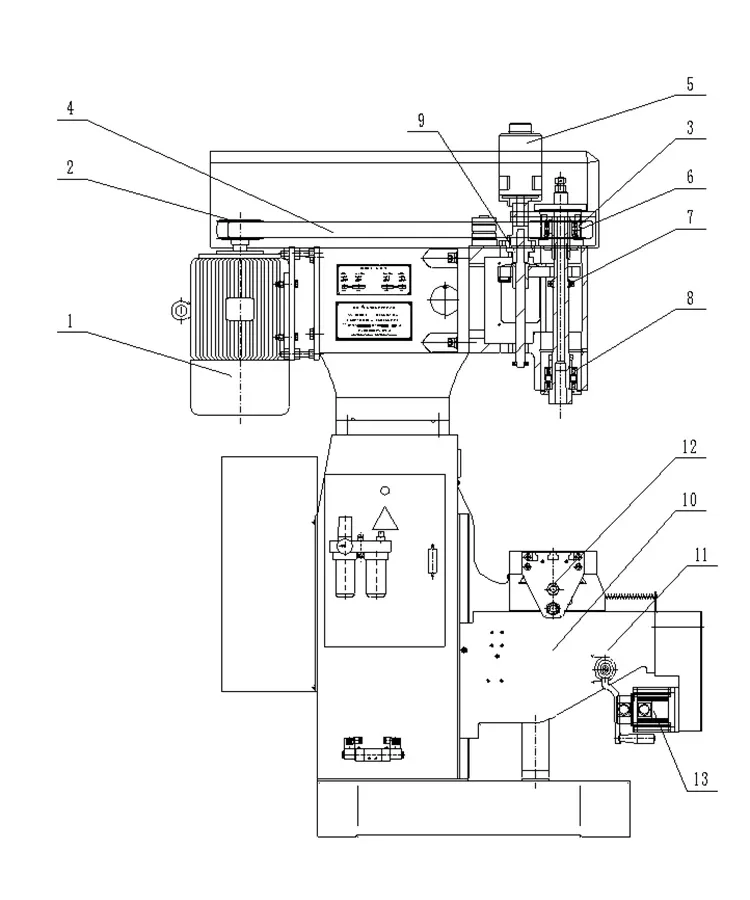

Система передачі

Вертикальний тривісний ЧПК ZSK-4150X4 використовує наступні компоненти трансмісії.

Система змащення

Втулка шпинделя та поверхня напрямної рейки змащуються ручним мастильним насосом, що робить операцію простішою та більш комплексною, забезпечуючи термін служби мастильної поверхні.

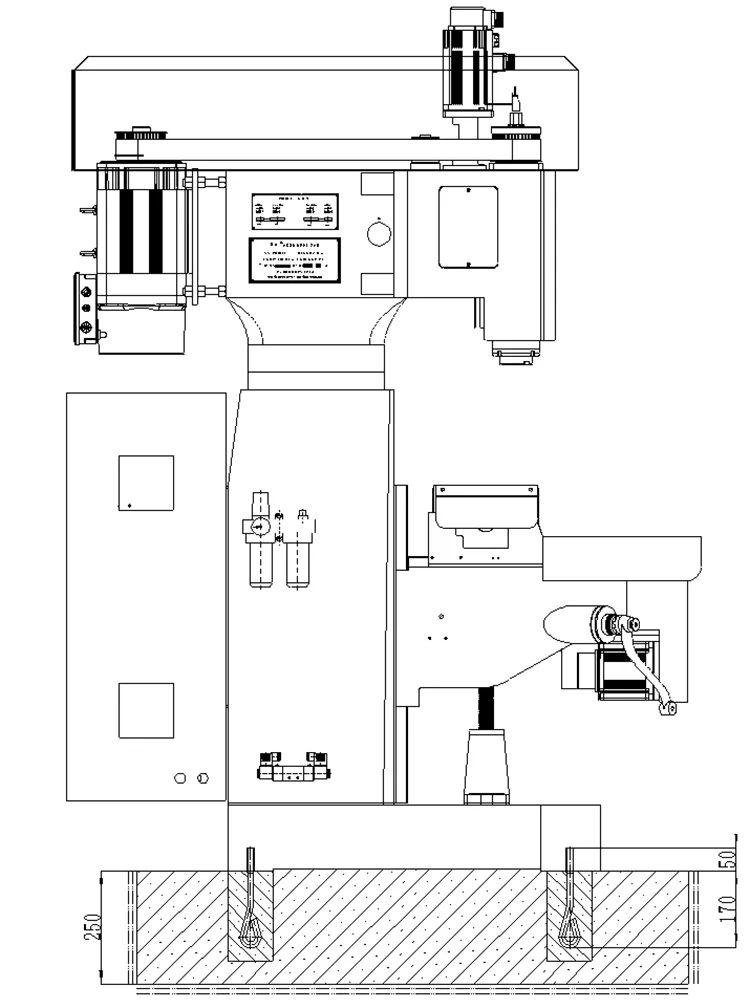

Застереження щодо експлуатації та обробки

Наступні запобіжні заходи містяться в посібнику з експлуатації вертикального тривісного верстату з ЧПК ZSK-4150X4.

· Перед початком роботи прочитайте інструкцію з експлуатації та супровідну документацію.

· Джерело живлення: трифазне чотирипровідне, потужністю 7кВт, ізольований провід перерізом не менше 4мм² (мідний).

· Не встановлюйте поблизу джерел тепла, високотемпературних або запилених місць.

· Перед першим використанням після розпакування додайте масло до лінії маркування масла.

· Насос охолодження не може працювати без рідини.

· Не використовуйте блок живлення спільно з електрозварювальними апаратами або обладнанням високої/середньої частоти.

· Провід заземлення повинен бути підключений до стандарту. Перетин не менше 2,5 мм².

· Після увімкнення живлення скористайтеся тестовою ручкою, щоб перевірити, чи зовнішня частина машини не електризується перед пробним запуском.

· Запустіть двигун масляного насоса відповідно до інструкції. Зверніть увагу на те, чи масляний насос перевернутий.

· Безконтактні перемикачі налаштовані та виправлені. Допускаються невеликі коригування. Про основні зміни проконсультуйтеся з післяпродажним обслуговуванням.

· Параметри інвертора встановлені до заводу. Користувачеві заборонено встановлювати окремо.

· Не натискайте кнопку «вручну» швидко та часто, щоб уникнути тривоги інвертора.

· При заміні інструменту або регулюванні приводного ременя вимкніть зовнішнє джерело живлення.

· Жовто-зелена клема заземлення повинна бути заземлена. Не підключайте фазну лінію до нейтральної клеми (N).

· Не вибирайте режим перевантаження. Використовуйте відповідні інструменти, кількість різання, швидкість подачі.

· Блокування вимикача на електричній коробці керування. Вимкніть живлення та заблокуйте під час технічного огляду.

Часті запитання

Який конус шпинделя цього верстата?

Конус шпинделя вертикального тривісного ЧПК ZSK-4150X4 - MT4.

Який максимальний діаметр отвору, який можна обробити?

Максимальний діаметр отвору Ф50 мм при обробці мідних деталей з 4 ріжучими кромками і подачею на оборот 0,16 мм/об.

Який максимальний діаметр врізки?

Максимальний діаметр нарізки становить Ф50 мм для обробки мідних деталей. Які ходи осей X, Y і Z? Хід осі X становить 400 мм, хід осі Y — 250 мм, а хід осі Z — 320 мм.

Який діапазон обертів шпинделя?

Діапазон обертів шпинделя осі Z1 і Z2 становить від 619 до 1420 об/хв із сервокеруванням.

Яка потужність двигуна шпинделя та загальна вага машини?

Потужність серводвигуна шпинделя становить 5,5 кВт при напрузі 380 В, а вага нетто машини становить 2500 кг.

Яку систему керування використовує ця машина?

У машині використовується тайванська система керування Yitu з дружнім діалогом між людиною та машиною для легкого керування.
