Лінійна напрямна Свердління Нарізання центру відкритого типу

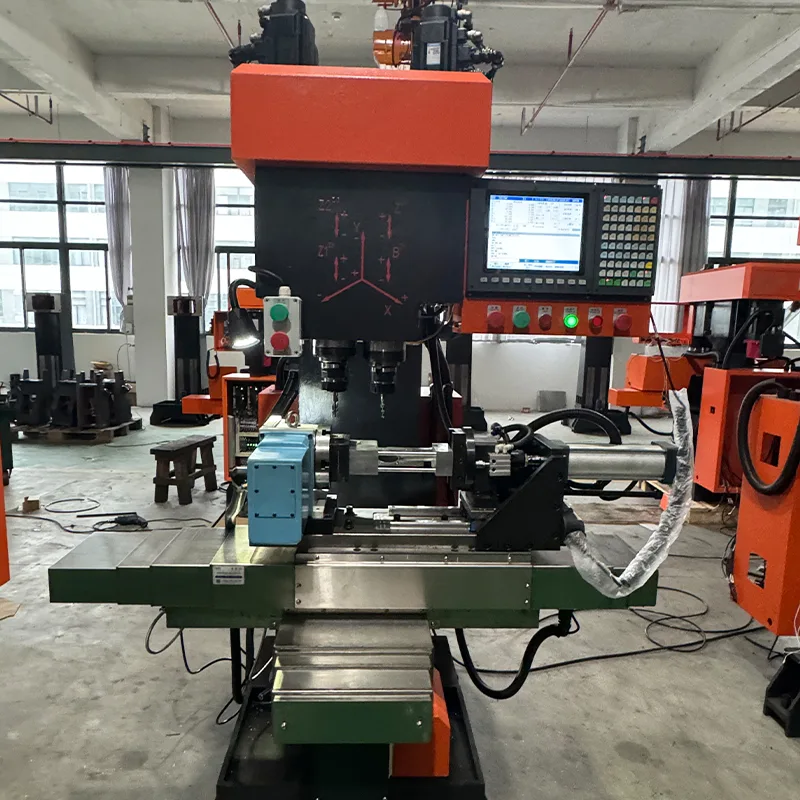

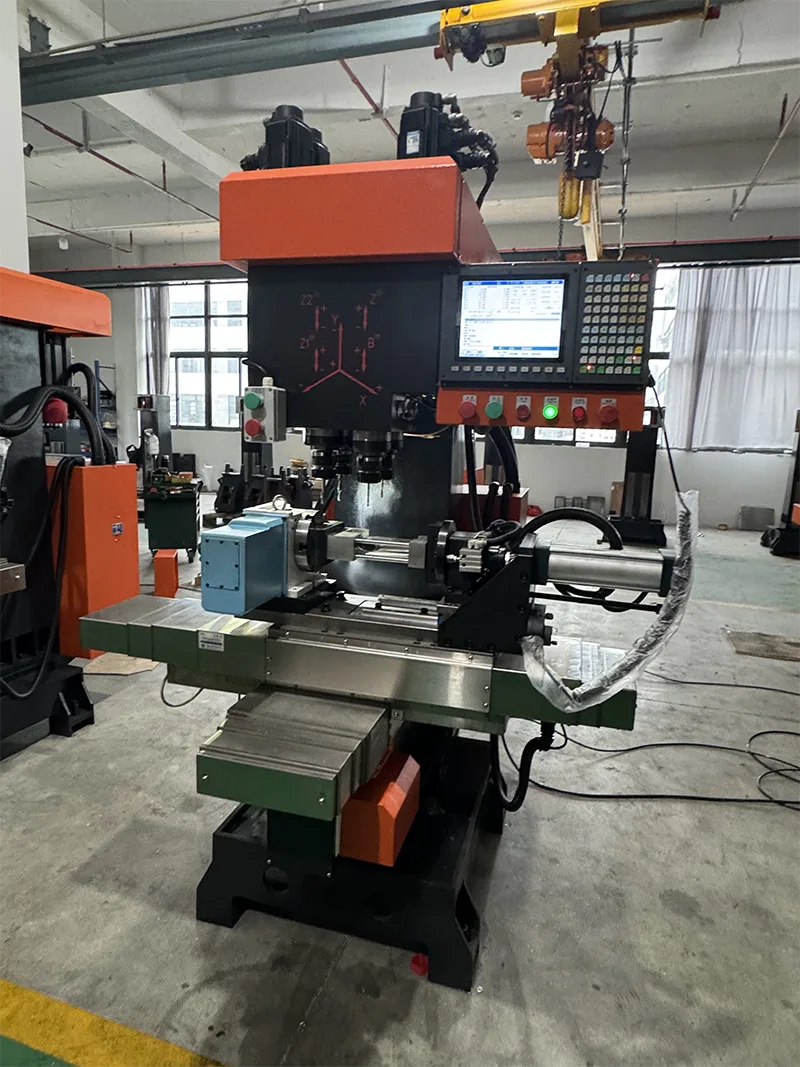

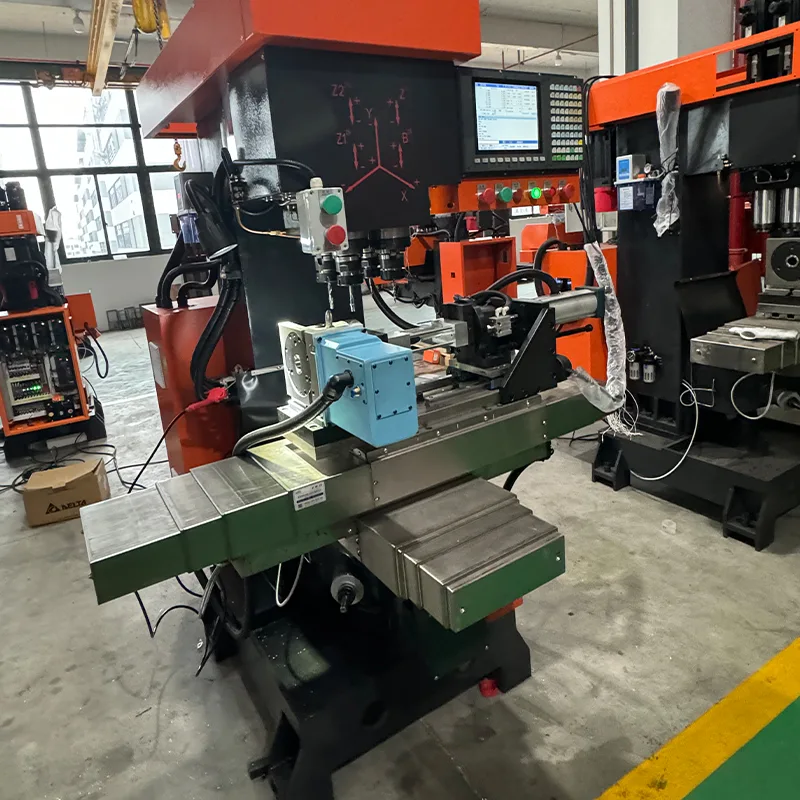

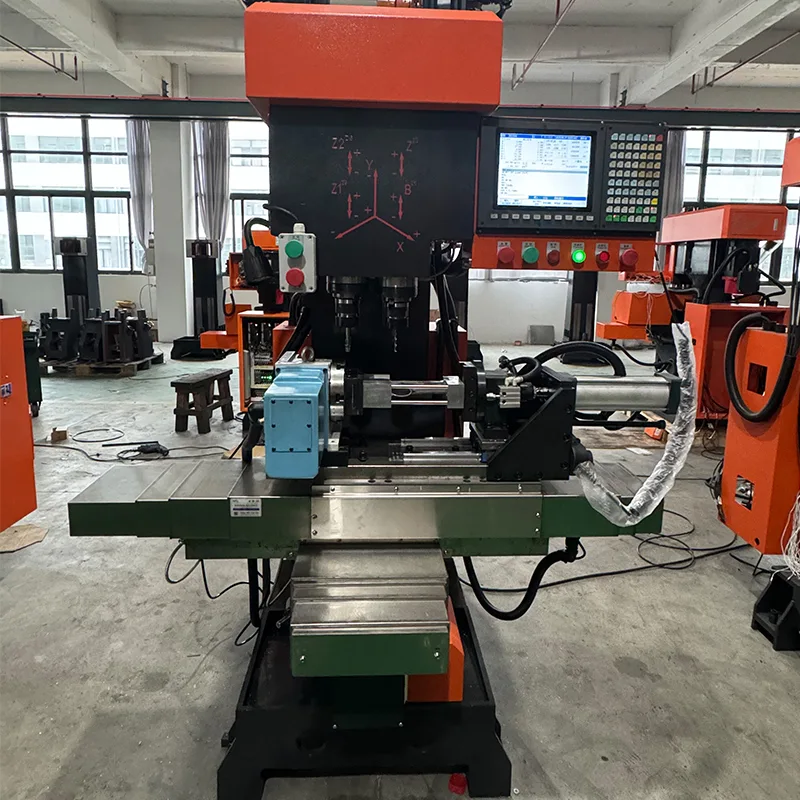

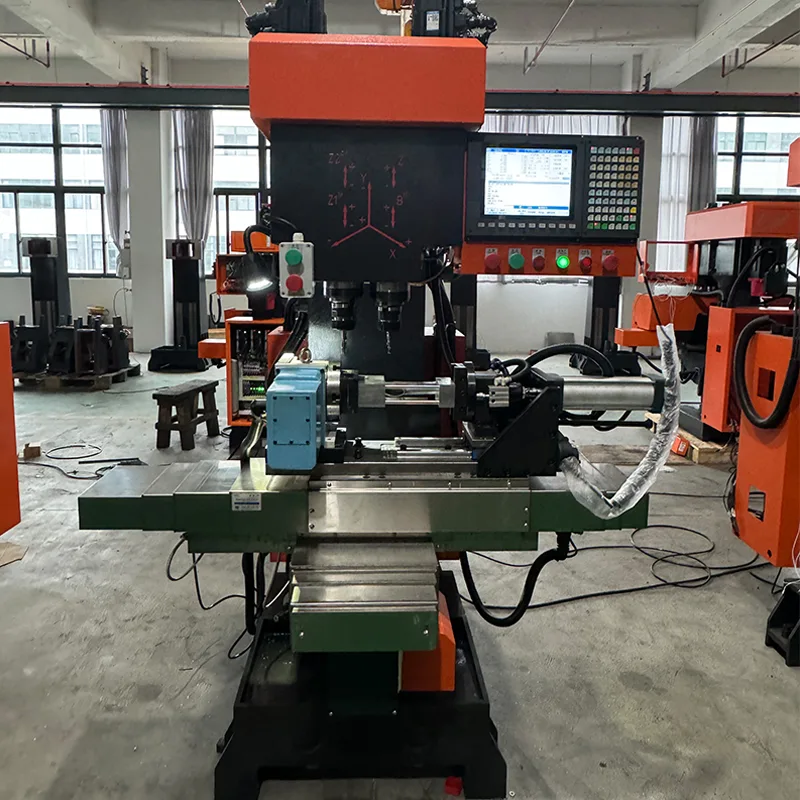

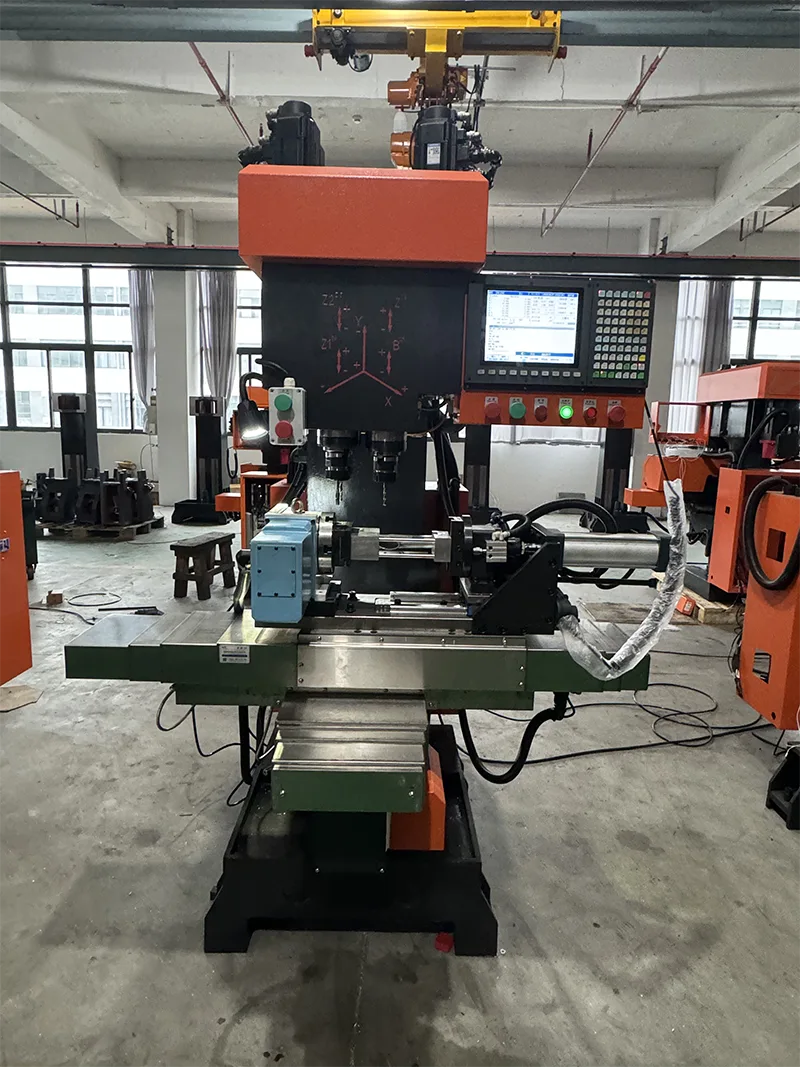

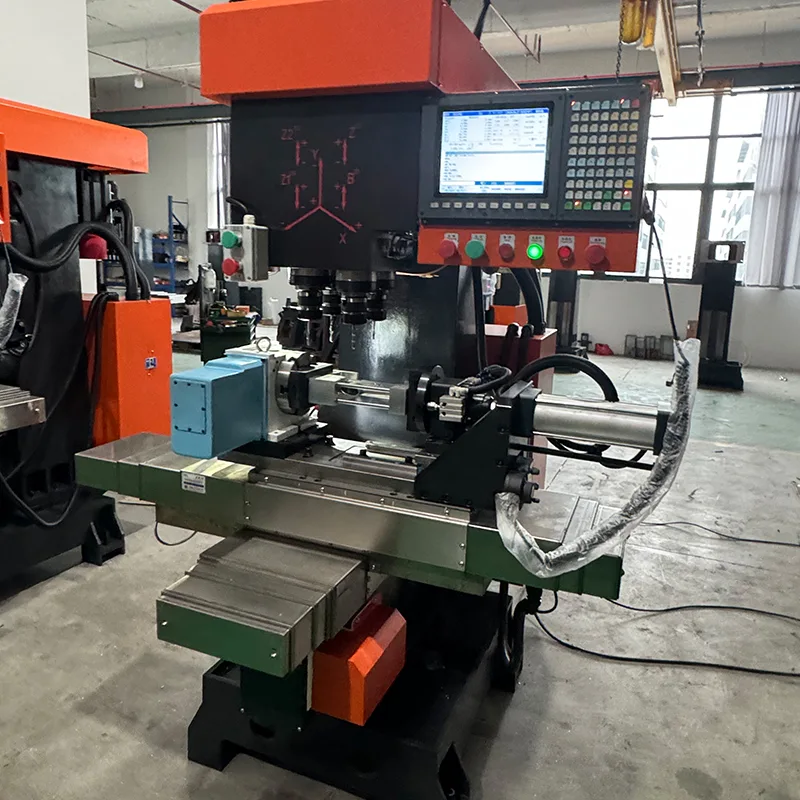

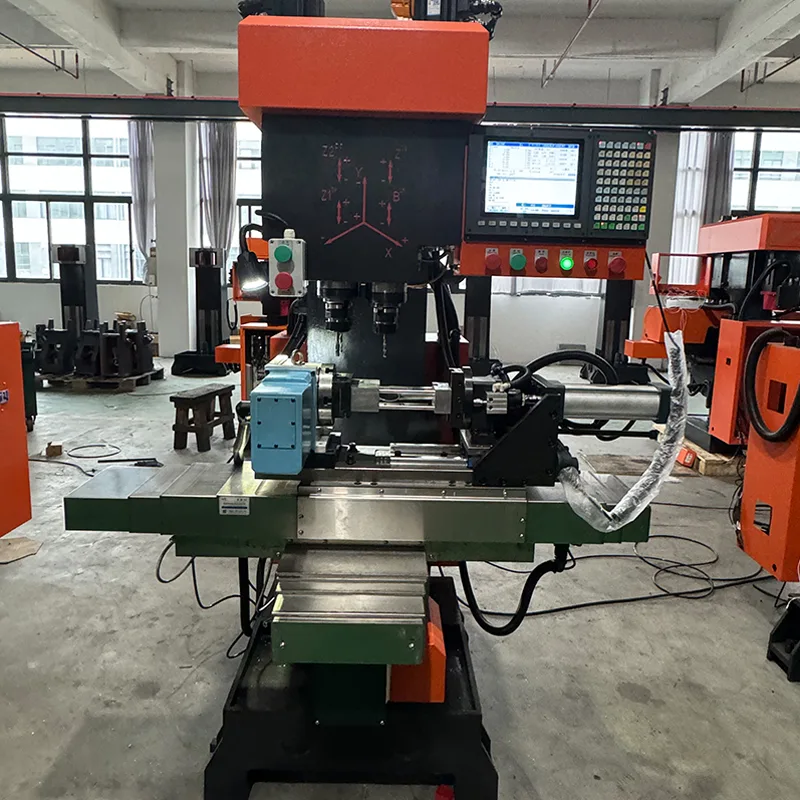

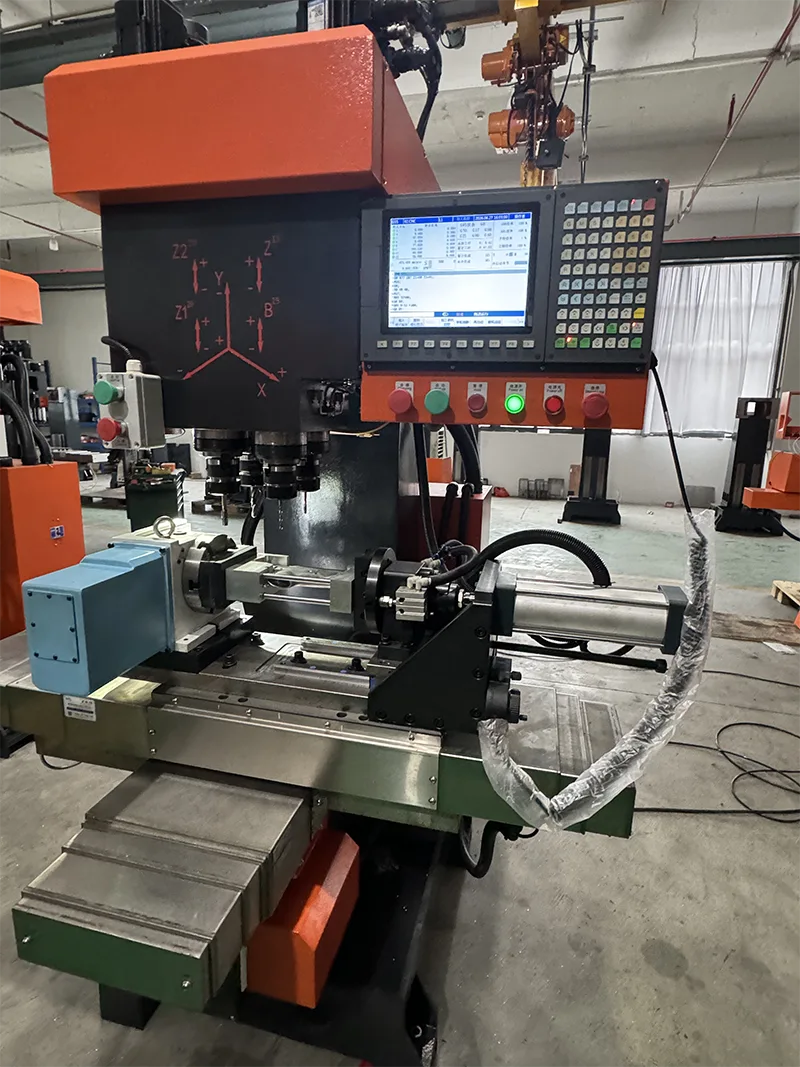

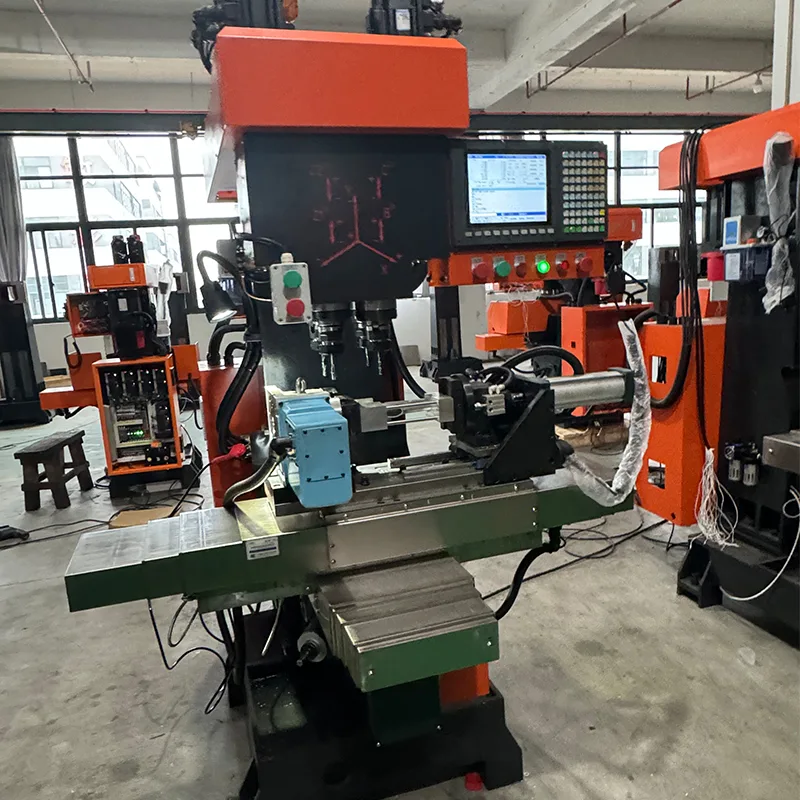

ZSK540 Лінійний центр для нарізання свердління відкритого типу — це вертикальний 4-осьовий центр для нарізання свердління відкритого типу. Ця модель поставляється без корпусу з листового металу, пропонуючи конструкцію з відкритою рамою, придатну для застосувань, де не потрібен повний корпус. Машина оснащена системою ЧПК шини Taiwan Syntec із сенсорним екраном, яка має зручний інтерфейс людини та машини для інтуїтивно зрозумілого програмування та простого керування. Завдяки функції 4-осьового ЧПК усі чотири осі можуть виконувати операції свердління, нарізання різьби та фрезерування. Серводвигун шпинделя потужністю 5,5 кВт із вбудованим перетворювачем частоти забезпечує жорстке нарізання різьби та плавне регулювання швидкості, забезпечуючи точність обробки.

Конфігурація машини та конструктивні особливості

Центр відкритого типу для нарізання різьби ZSK540 з лінійними напрямними має наступні стандартні конфігурації та конструктивні особливості.

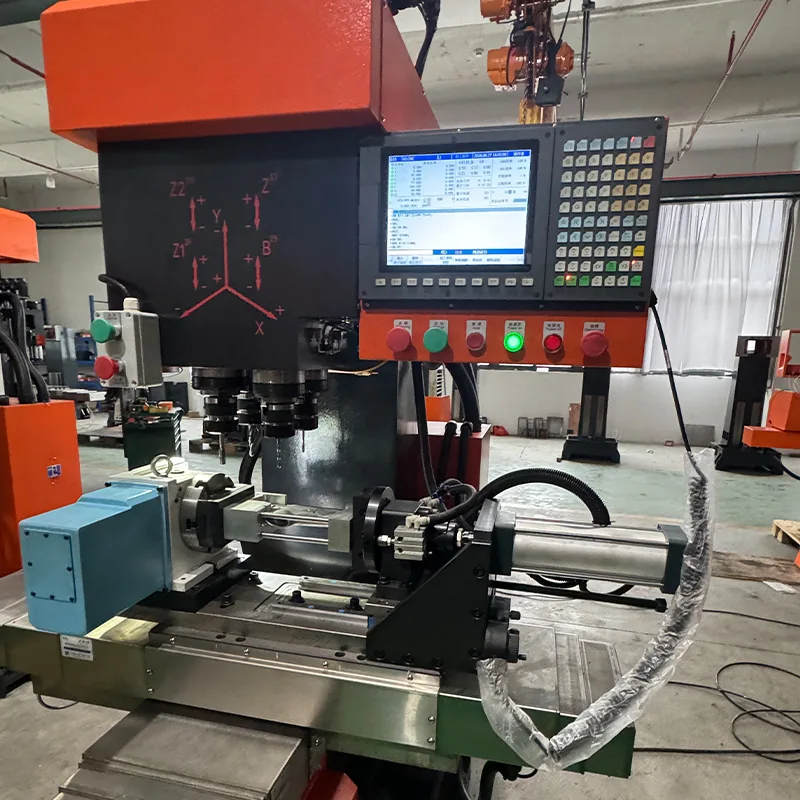

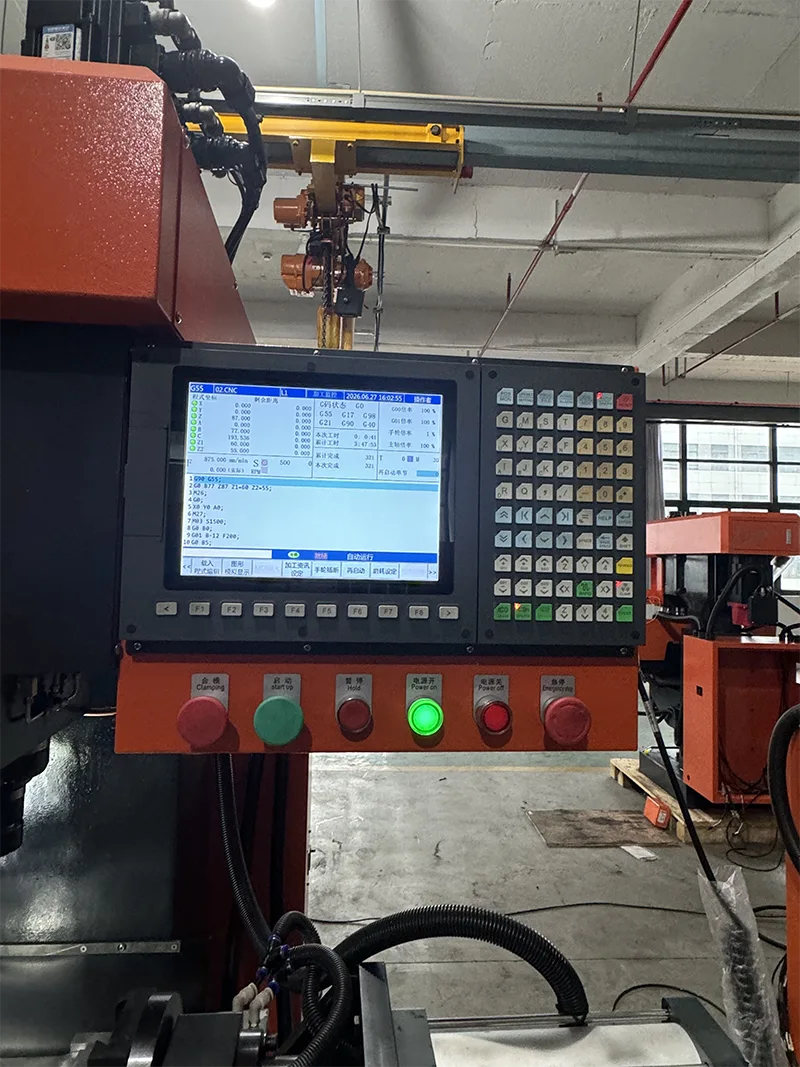

· Система ЧПК: шинна система ЧПК Taiwan Syntec із сенсорним екраном. Зручний людино-машинний інтерфейс. Інтуїтивно зрозуміле програмування. Проста експлуатація. Швидко навчатися.

· Сервосистема: серводвигуни Syntec, всього 5 одиниць (4 з гальмом). Серводвигун шпинделя Huahong потужністю 5,5 кВт.

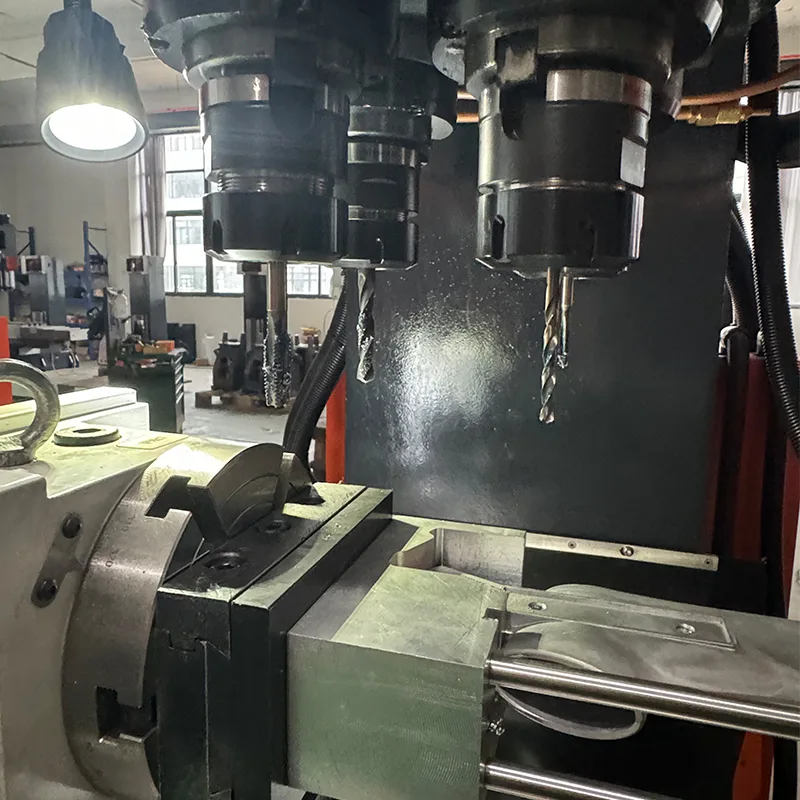

· Шпиндель: конус шпинделя BT40. Діаметр гільзи шпинделя 105 мм. Швидкість шпинделя 0-3000 об/хв.

· Направляючі та кулькові гвинти: лінійні напрямні Hiwin (6 одиниць) і кулькові гвинти Dinghan (3 одиниці). Крок осі Z 10 мм, крок осі X/Y 16 мм. Підтримує важке різання.

· Пневматичні компоненти: імпортовані корейські пневматичні компоненти.

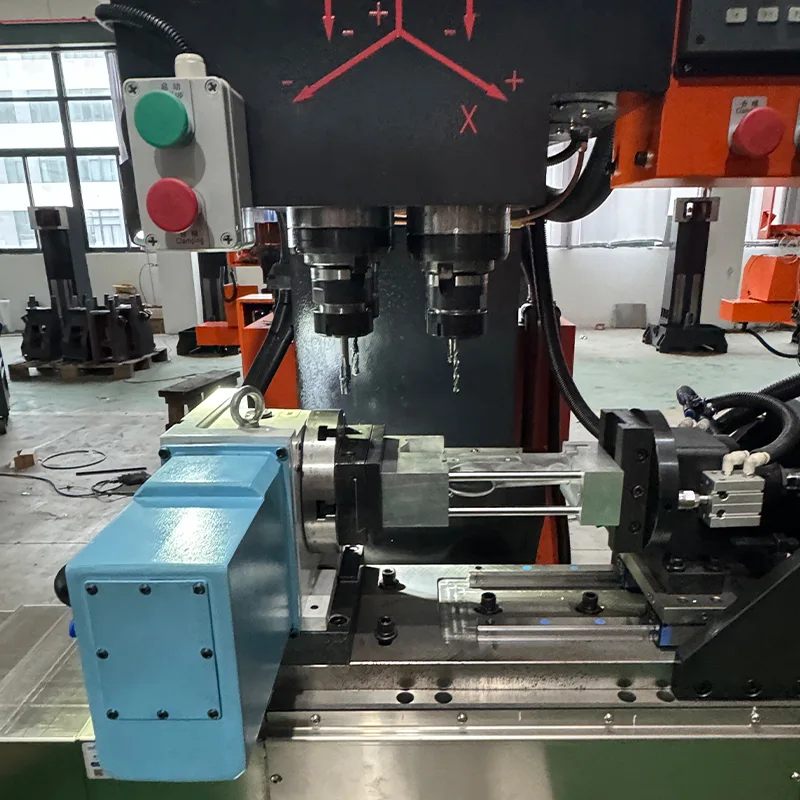

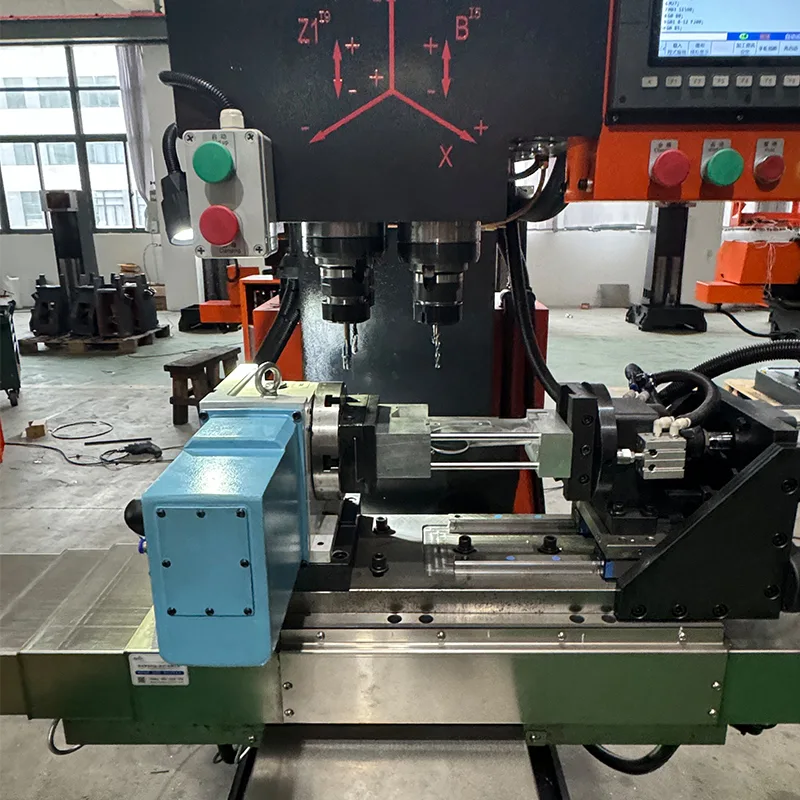

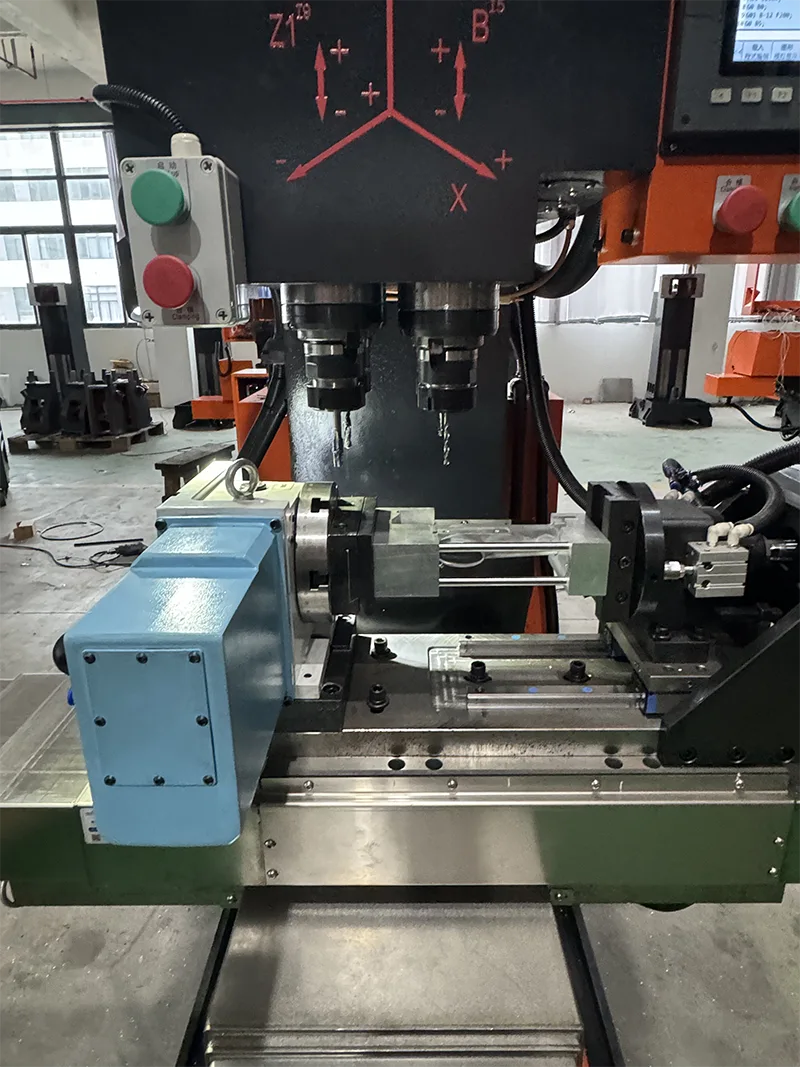

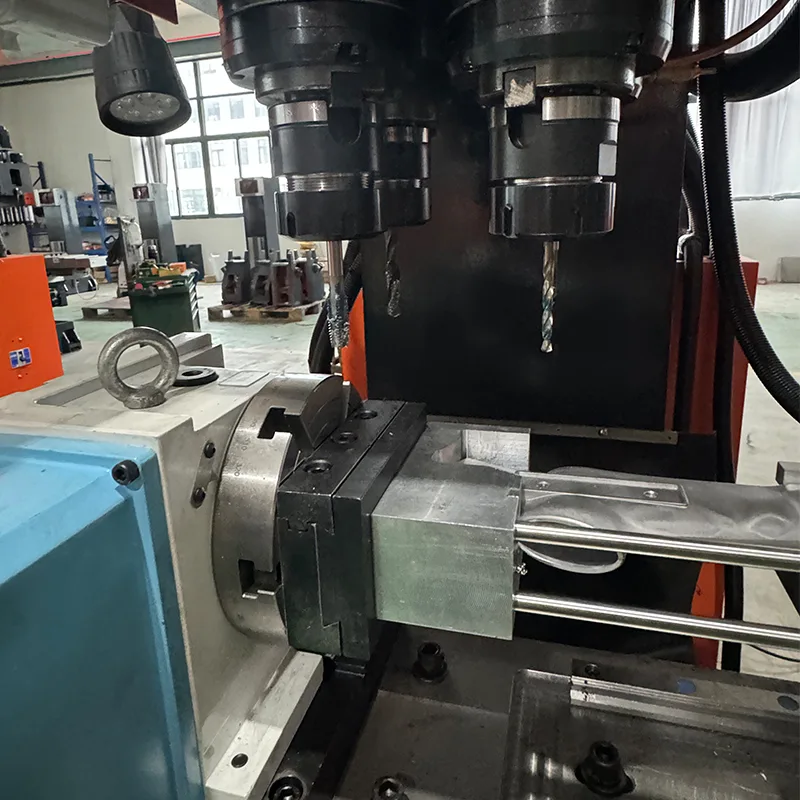

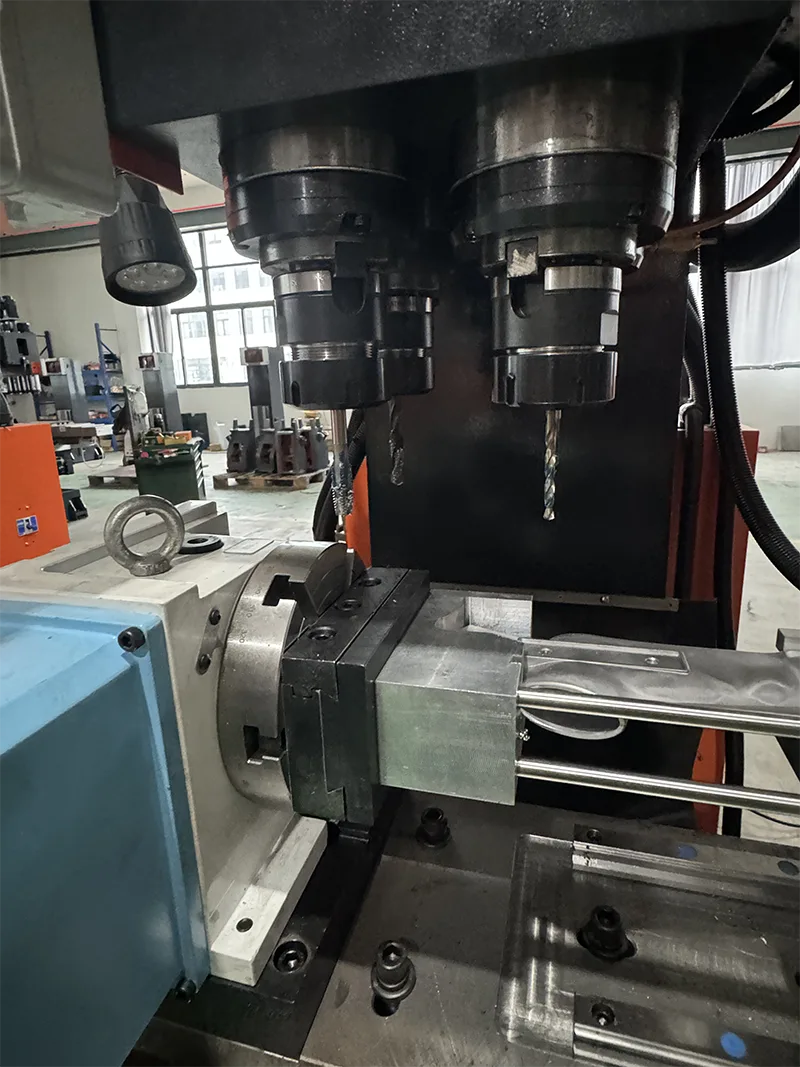

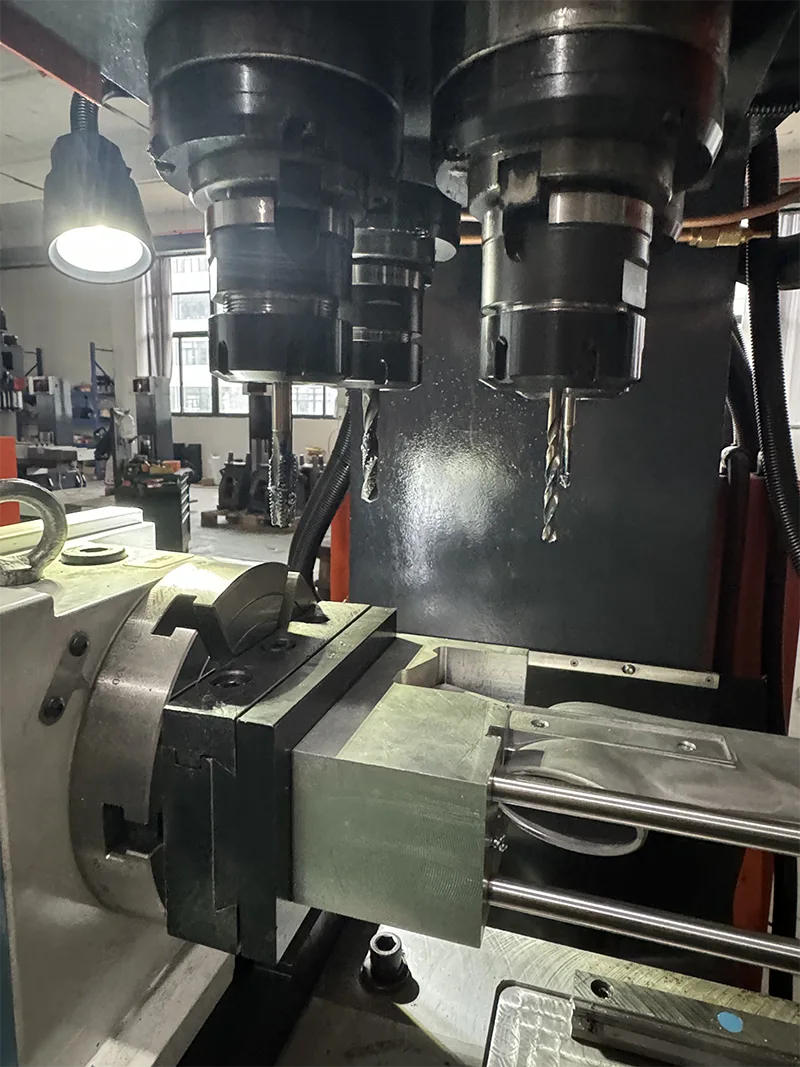

· Четверта вісь: оснащена четвертою віссю для свердління, нарізання мітчиків, фрезерування та прорізання пазів на різних площинах.

· Електричні компоненти: електричні компоненти китайського стандарту. Бак для охолоджуючої рідини в комплекті.

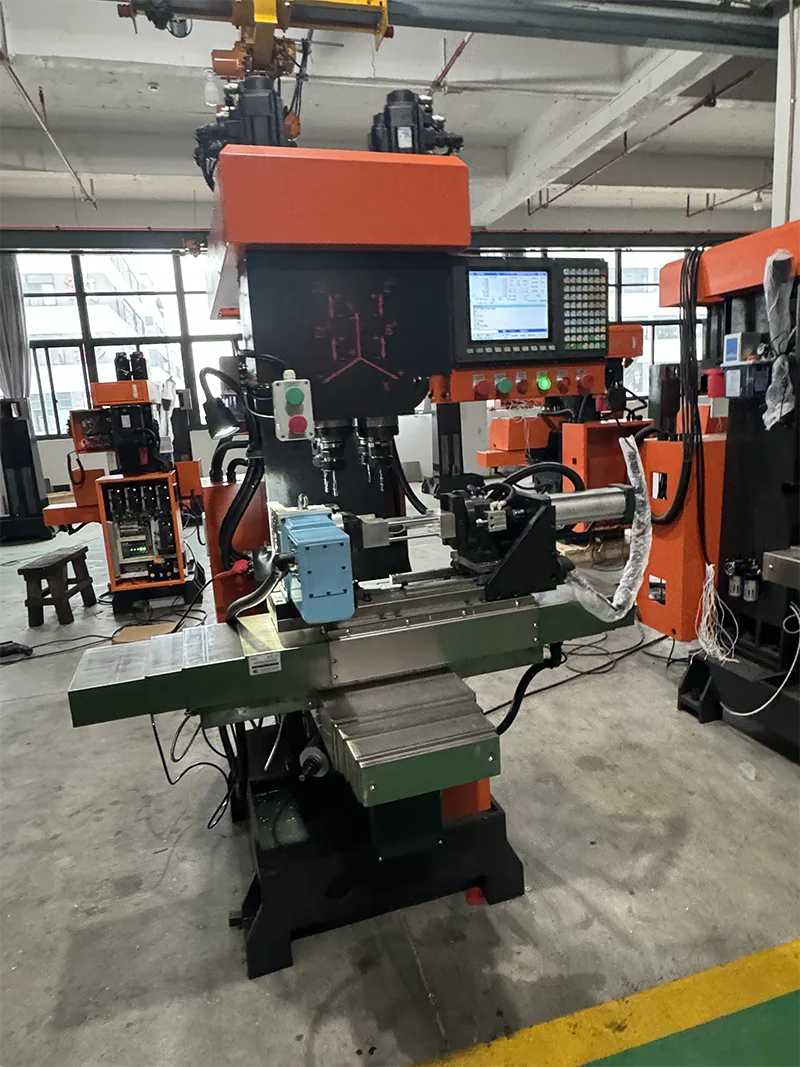

· Конструкція відкритого типу: без корпусу з листового металу. Відкрита структура рами для легкого доступу та завантаження заготовки.

Технічні характеристики

Наведені нижче технічні параметри застосовуються до ZSK540 лінійного напрямного свердлільного центру для нарізання різьби відкритого типу.

Специфікації четвертої осі

Лінійний напрямний бурильно-нарізний центр відкритого типу ZSK540 оснащений блоком четвертої осі. Застосовуються такі параметри.

Можливість обробки та експлуатаційні переваги

Лінійний центр для нарізання свердління ZSK540 відкритого типу призначений для ефективного виробництва з такими можливостями та перевагами.

· Багатоосьова обробка: 4-осьова функція ЧПК дозволяє виконувати свердління, нарізання мітчиків, фрезерування та прорізування пазів у різних площинах за допомогою четвертої осі.

· Висока потужність різання: робочий стіл і середній кронштейн з роликовими лінійними напрямними Hiwin і роликовими кульковими гвинтами підтримують важкі операції різання.

· Висока точність: цифрове позиціонування з високою повторюваною точністю позиціонування. Швидка швидкість налаштування інструменту.

· Продуктивність: зручне керування дозволяє одному оператору керувати декількома машинами, зменшуючи витрати на оплату праці та трудомісткість.

· Конструкція відкритого типу: відсутність металевого кожуха забезпечує легкий доступ для завантаження заготовки та обслуговування.

Виробничий процес і гарантія якості

Юелі дотримується суворих процесів виробництва та контролю якості, щоб забезпечити надійність і точність машини.

· Обробка матеріалу: чавун, оброблений високотемпературною обробкою та старінням протягом 6 місяців.

· Точне складання: суворий процес складання лінійних напрямних, кулькових гвинтів і підшипників.

· Професійне зачищення: зачищення основи двигуна, зачищення кінців шпинделя та зачищення поверхні кріплення колони.

· Перевірка якості: виявлення помилок кроку з одночасним вимірюванням прямолінійності в напрямках X і Y. Вертикальність шпинделя до робочого столу в межах 0,01 мм. Перпендикулярність осі Z до столу в межах 0,01 мм. Перпендикулярність напрямної осі X-Y в межах 0,005 мм.

· Простежуваність: Наукове виробництво з повністю відстежуваною системою контролю якості.

Поля застосування

Лінійний центр для нарізання свердління ZSK540 відкритого типу підходить для операцій різання металу в багатьох галузях, які обслуговує Yueli.

· Матеріали: мідь, алюміній, сплав цинку, сталь.

· Сантехніка – сантехнічні комплектуючі та арматура.

· Вогнезахисні клапани – корпуси та компоненти клапанів.

· Обладнання – обладнання для керування дверима, електричне обладнання.

· Автозапчастини – компоненти двигуна, аксесуари для мотоциклів.

· Аерокосмічна промисловість – прецизійні компоненти.

· Машинобудування – загальні частини машин.

Часті запитання

Чим ця модель відрізняється від закритої версії?

Ця модель не має металевого корпусу. Це конфігурація відкритого типу.

Що таке конус шпинделя та максимальна потужність свердління?

Конус шпинделя BT40. Максимальний діаметр свердління 50 мм. Максимальний діаметр різьби - 50 мм.

Який хід осей X і Y?

Хід осі X становить 400 мм. Хід осі Y становить 280 мм.

Якої марки є лінійні напрямні та кулькові гвинти?

Лінійні напрямні та кулькові гвинти Hiwin. Тайванська система ЧПК Syntec. Корейські імпортовані пневматичні компоненти.

Для яких галузей промисловості підходить ця машина?

Сантехніка, протипожежні клапани, обладнання, електричне обладнання, аерокосмічна промисловість, машинобудування, автомобільні деталі.
