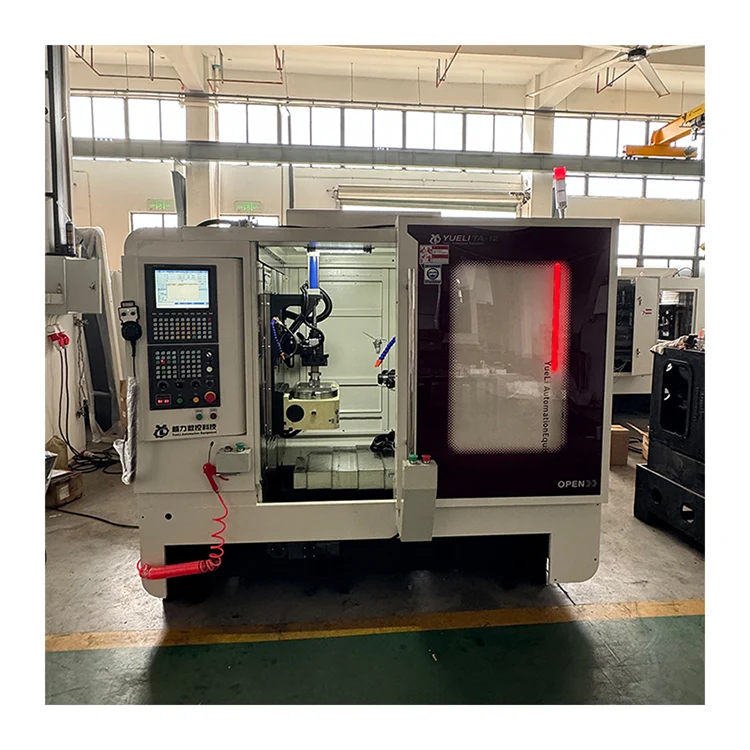

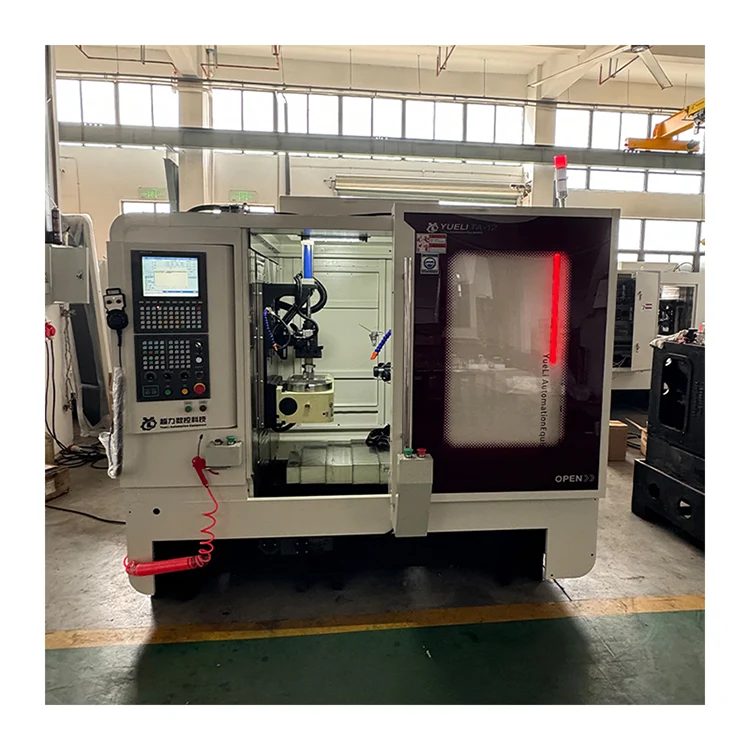

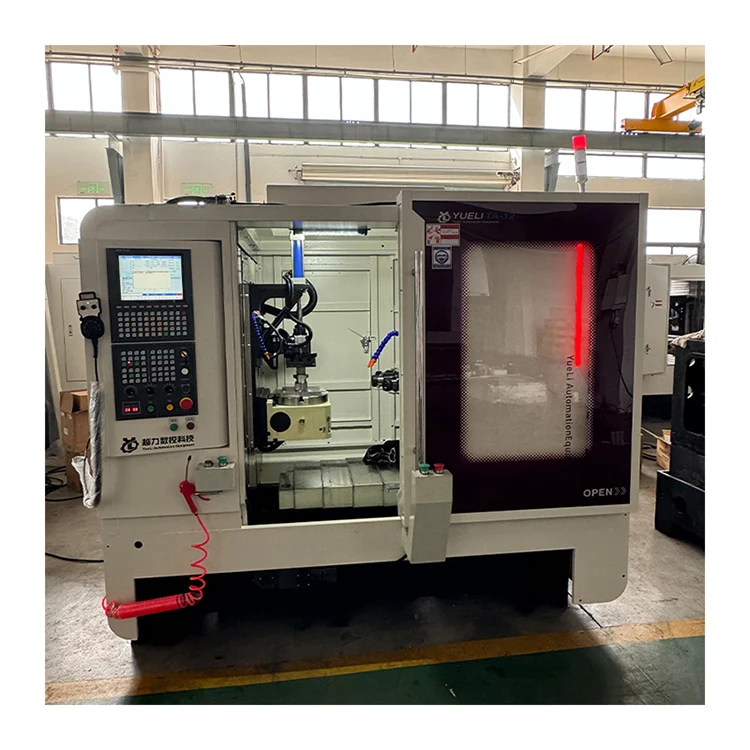

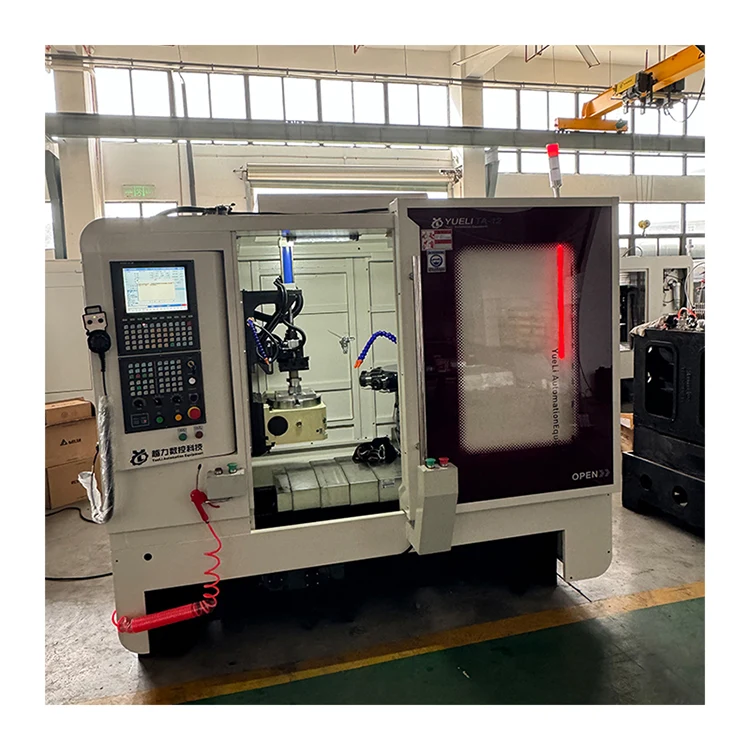

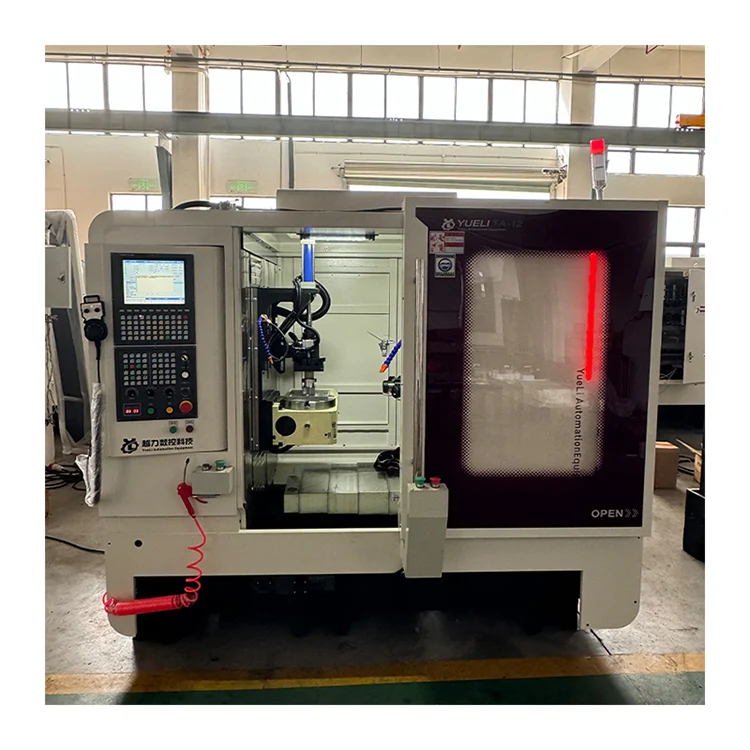

Горизонтальний 12-шпиндельний верстат з ЧПУ

Горизонтальний 12-шпиндельний револьверний верстат з ЧПК (внутрішня модель TA-12) виробляється Quanzhou Yueli Automation Equipment Co., Ltd. Він підходить для виробництва та обробки великих і середніх партій. Машина відрізняється гладким і щедрим зовнішнім виглядом, простим і інтуїтивно зрозумілим управлінням і зручним регулюванням. Завдяки керуванню з ЧПК він пропонує більш високий рівень автоматизації, хорошу надійність і знижену трудомісткість, дозволяючи одній людині керувати декількома машинами. Цей продукт є ідеальним високоефективним обробним обладнанням для запобігання забрудненню.

Ознайомлення з продуктом

Горизонтальний 12-шпиндельний револьверний верстат з ЧПУ підходить для виробництва та обробки великих і середніх партій. Зовнішній вигляд машини гладкий і щедрий, операція проста та інтуїтивно зрозуміла, а налаштування зручні. Прийнято керування з ЧПК, ступінь автоматизації вищий, надійність хороша, трудомісткість оператора знижена, і можна реалізувати роботу та управління однією людиною та декількома машинами.

Параметри технічної конфігурації

Наведені нижче компоненти та специфікації стосуються горизонтального 12-шпиндельного револьверного верстата з ЧПК.

Основні технічні параметри

Наступні технічні параметри застосовуються до горизонтального 12-шпиндельного револьверного верстата з ЧПК.

Структура та продуктивність машини

Горизонтальний 12-шпиндельний револьверний верстат з ЧПК має наступні конструктивні та робочі характеристики.

· Простий обробний центр. Керування програмою використовує тайваньську систему керування Hust із функцією виявлення, щоб уникнути пошкодження крана чи інструменту через поломку електромагнітного клапана чи циліндра. Дружній діалог між людиною та машиною для легкого керування.

· Підходить для обробки великих і середніх партій деталей. Одноразове затискання завершено. Висока ефективність і хороша точність.

· Нарізний механізм не потребує заміни ходового гвинта. Крок стандартний. Головний серводвигун Beijing CTB із власним перетворенням частоти покращує шорсткість поверхні різьби та забезпечує точність.

· Незалежне дослідження та розробка компонентів силової головки. Точне шліфування. Хороша зносостійкість. Тривалий термін служби.

· Система ЧПУ Hust дозволяє налаштовувати швидкість подачі відповідно до потреб. Після тривалого використання ходовий гвинт зношується, система має функцію компенсації інструменту.

· Кожна моторизована поверхня ковзання використовує централізований автоматичний пристрій змащування для забезпечення терміну служби верстата.

· Рух ковзного столу, що приводиться в дію сервомотором. Кілька координат можна встановити цифровим способом. Висока точність позиціонування. Низька вібрація. Швидка відповідь.

· Під час обробки статус заготовки відображається на сенсорному екрані. Функція сигналізації про несправності.

· Повністю закритий захист забезпечує особисту безпеку та покращує середовище обробки.

Основні компоненти структури

Горизонтальний 12-шпиндельний револьверний верстат з ЧПК складається з наступних основних структурних компонентів.

· Колонка: 1 компл

· 4-та вісь: 1 компл

· Основа: 1 комплект

· Електронна система: 1 комплект

· Гідравлічні лещата: 1 комплект

· Система видалення стружки: 1 комплект

Електрична система

У горизонтальному 12-шпиндельному револьверному верстаті з ЧПК використовуються такі електричні компоненти.

· Електромагнітний клапан: Taiwan AirTAC. Хороша стійкість. Тиск повітря не може бути нижче 0,5 МПа.

· Контактор змінного струму: Schneider. Хороша стійкість.

· Реле: Omron. Хороша стійкість.

Система змащення

Кожна силова головка горизонтального 12-шпиндельного револьверного верстата з ЧПУ змащується маслом, яке є простим у використанні та експлуатації, забезпечуючи термін служби мастильної поверхні.

Стандартні аксесуари та документи

Горизонтальний 12-шпиндельний револьверний верстат із ЧПК поставляється з такими аксесуарами та документами.

· Ящик з інструментами в комплекті: Двосторонній гайковий ключ 17-19, шестигранний ключ 1,5-10 (1 комплект).

· Випадкові документи: Специфікація системи, інструкція з експлуатації, інструкція для драйвера (по 1 примірнику).

Часті запитання

Що таке інтерфейс шпинделя та максимальна потужність свердління?

Інтерфейс шпинделя ER40. Максимальний діаметр свердління становить 60 мм для мідних наскрізних отворів, а максимальний діаметр різьби M50 × 3 мм для міді.

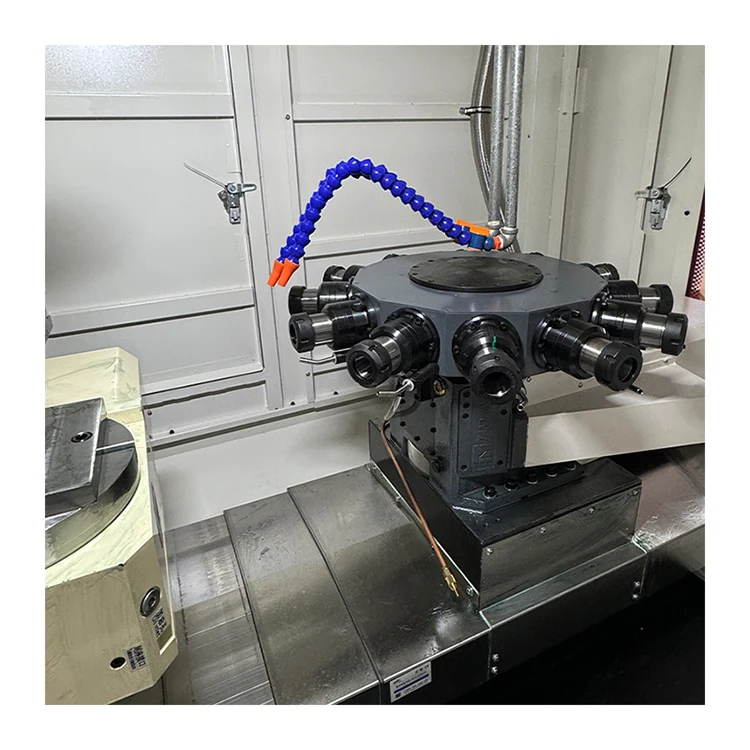

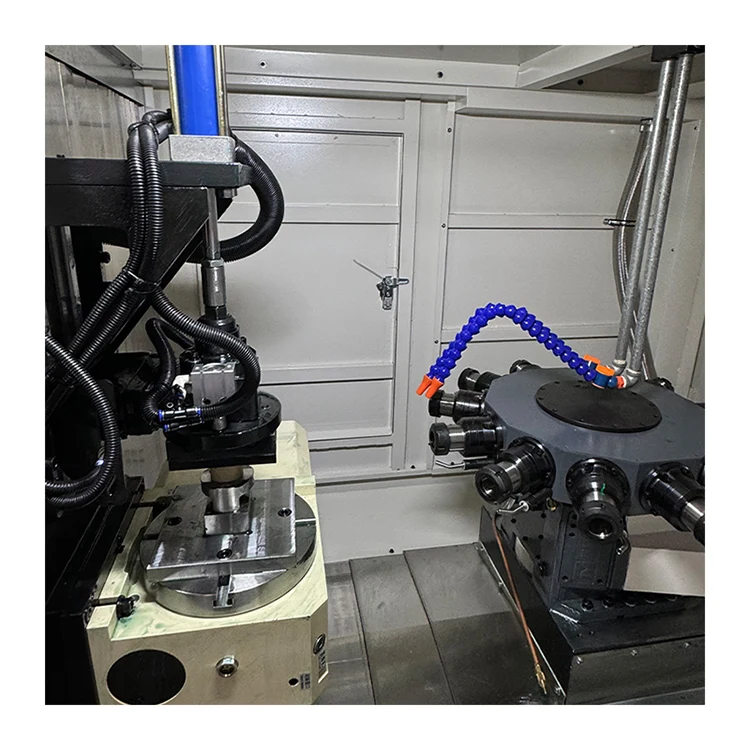

Скільки веретен має турель?

Поворотна турель має 12 шпинделів. Час зміни інструменту становить 0,8 секунди на 180 градусів.

Які переміщення осей X, Y і Z?

Хід по осі X становить 350 мм, по осі Y — 400 мм, а по осі Z — 300 мм. Максимальна швидкість руху по всіх осях 30 м/хв.

Що таке система ЧПК і потужність двигуна шпинделя?

Машина використовує тайваньську систему ЧПК Hust із серводвигуном шпинделя потужністю від 5,5 до 7,5 кВт (опція).

Яка вага та розміри машини?

Розміри машини 2200 × 1765 × 1922 мм з кришкою з листового металу, а вага нетто 3500 кг.

Quanzhou Yueli Automation Equipment Co., Ltd. – Наньань, Фуцзянь, Китай – засновано 2013 р.
