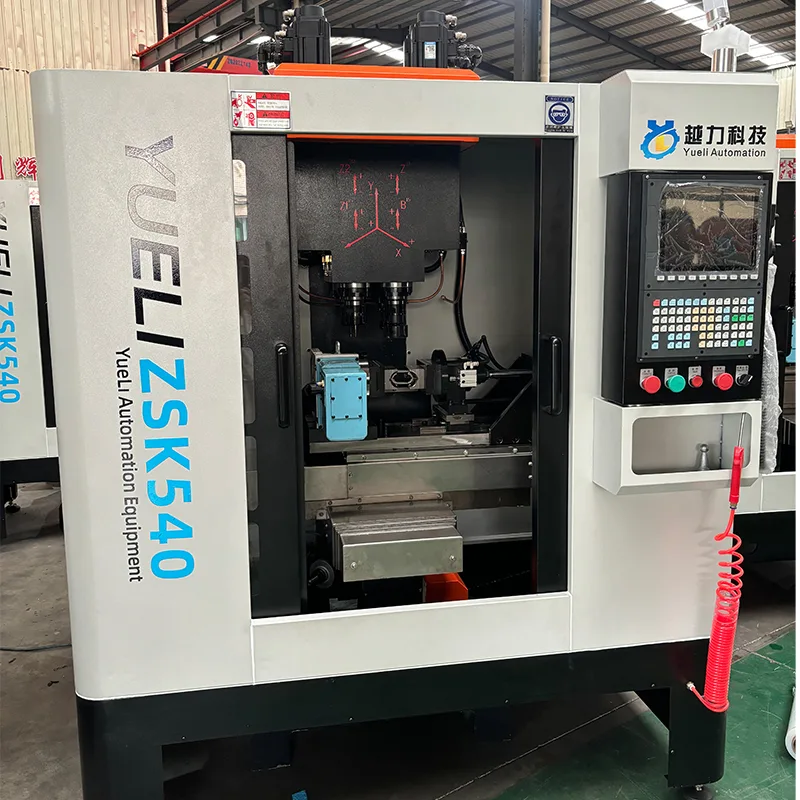

Вертикальний 4-осьовий свердлильний нарізний центр

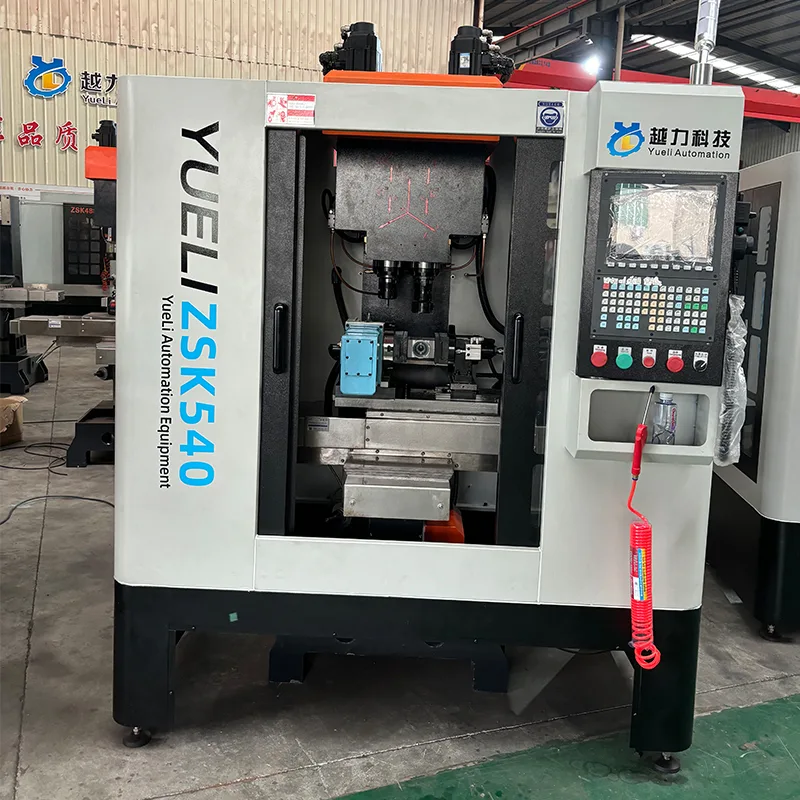

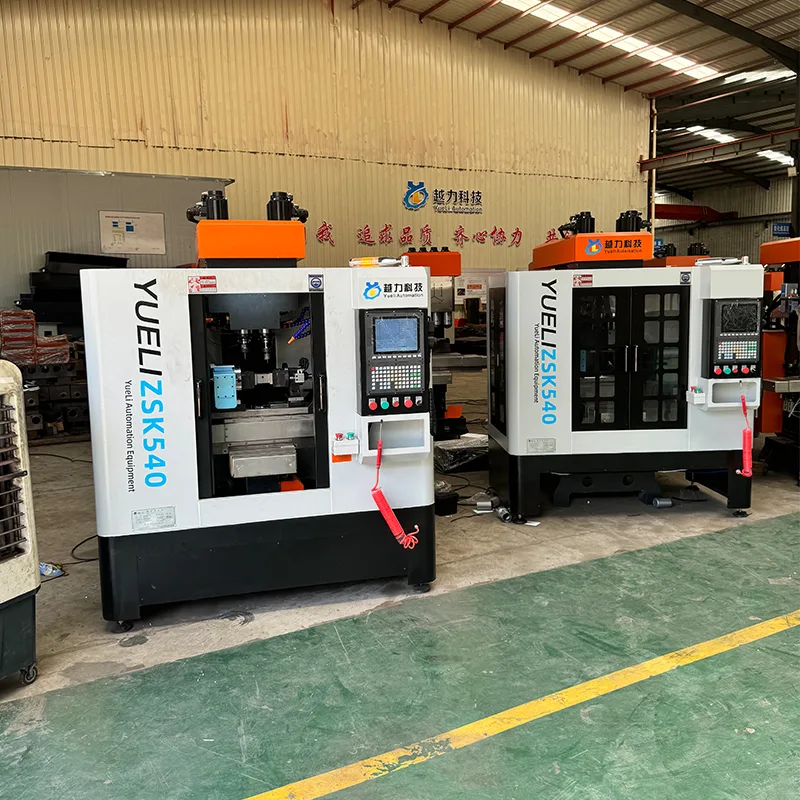

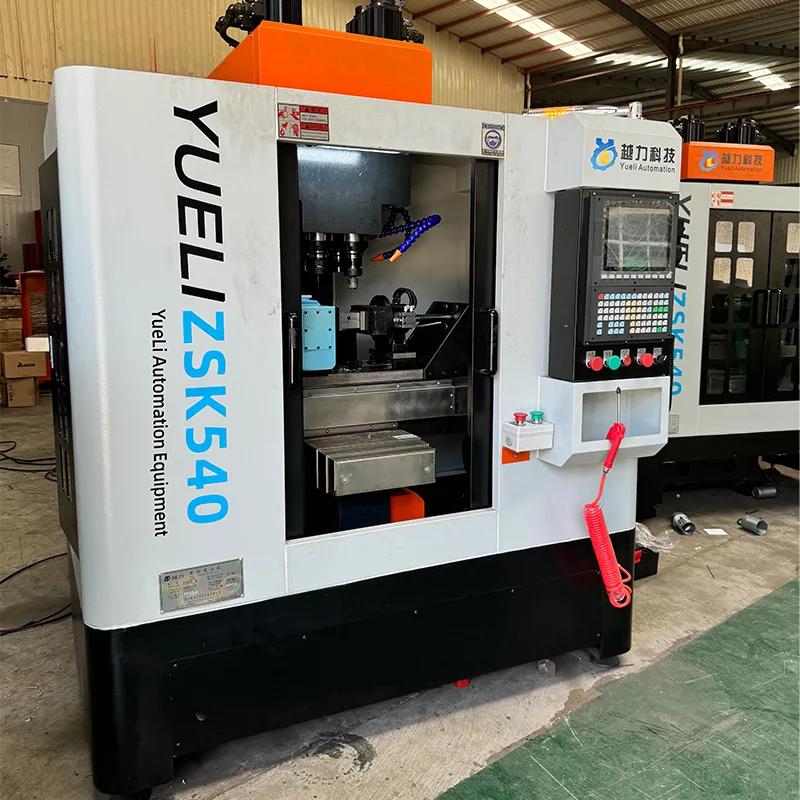

Вертикальний 4-осьовий свердлильний нарізний центр Yueli ZSK540-A. Тайванська шинна система ЧПУ Syntec із сенсорним екраном. Людино-машинний інтерфейс. Зручний діалог. Інтуїтивно зрозуміле програмування. Проста експлуатація. Швидко навчатися. 4-осьова функція ЧПК: усі чотири осі можуть свердлити, різати та фрезерувати. Кульково-гвинтова подача Hiwin. 5,5 кВт серводвигун шпинделя. Жорстке нарізування. Вбудований перетворювач частоти. Плавне регулювання швидкості. Гарантує точність обробки. Оснащений четвертою віссю. Завершує свердління, нарізання мітчиків, фрезерування та прорізання пазів на різних площинах. Корейські імпортовані пневматичні компоненти. Робочий стіл і середній кронштейн з роликовими лінійними напрямними Hiwin і роликовими кульковими гвинтами. Підтримує важке різання. Цифрове позиціонування. Висока повторна точність позиціонування. Швидке налаштування інструменту. Зручна експлуатація. Один оператор може керувати кількома машинами. Знижує трудовитрати і знижує трудомісткість. Повний корпус. Утримує майстерню в чистоті.

Основні переваги

Вертикальний 4-осьовий свердлильний центр для нарізання різьби ZSK540-A включає наступні ключові функції для забезпечення стабільної роботи та ефективної роботи.

· Taiwan Syntec bus CNC система з сенсорним екраном. Зручний людино-машинний інтерфейс. Інтуїтивно зрозуміле програмування. Проста експлуатація. Швидко навчатися.

· 4-осьова функція ЧПК: усі чотири осі можуть свердлити, різати та фрезерувати. Кульково-гвинтова подача Hiwin. 5,5 кВт серводвигун шпинделя. Жорстке нарізування. Вбудований перетворювач частоти. Плавне регулювання швидкості. Гарантує точність обробки.

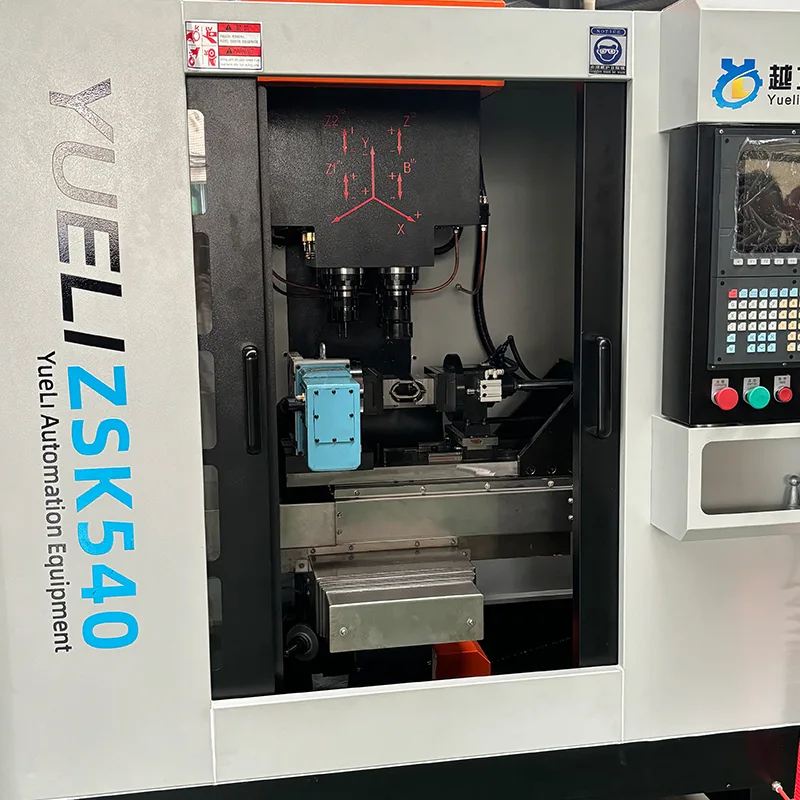

· Оснащений четвертою віссю. Завершує свердління, нарізання мітчиків, фрезерування та прорізання пазів на різних площинах.

· Корейські імпортовані пневматичні компоненти.

· Робочий стіл і середній кронштейн з роликовими лінійними напрямними Hiwin і роликовими кульковими гвинтами. Підтримує важке різання.

· Цифрове позиціонування. Висока повторна точність позиціонування. Швидке налаштування інструменту.

· Зручне управління. Один оператор може керувати кількома машинами. Зменшує трудовитрати і трудомісткість.

· Повний корпус. Утримує майстерню в чистоті.

Технічні характеристики

Наступні технічні параметри стосуються вертикального 4-осьового свердлильного нарізного центру ZSK540-A.

Основний список конфігурації

Наступні компоненти є стандартними для вертикального 4-осьового свердлильного нарізного центру ZSK540-A.

Специфікації четвертої осі

Машина оснащена четвертою віссю. Наступні параметри застосовуються до блоку четвертої осі.

Виробництво та процес контролю якості

Yueli дотримується структурованого виробничого процесу, щоб забезпечити якість машини.

· Чавун, оброблений високою температурою та старінням протягом 6 місяців.

· Процес прецизійного складання: вузол лінійної направляючої, вузол кулькової гвинти, вузол підшипника.

· Професійний процес шабрування: шабрування основи двигуна, шабрування кінців шпинделя, шабрування поверхні кріплення колони.

· Наукове виробництво з повністю відстежуваною системою контролю якості.

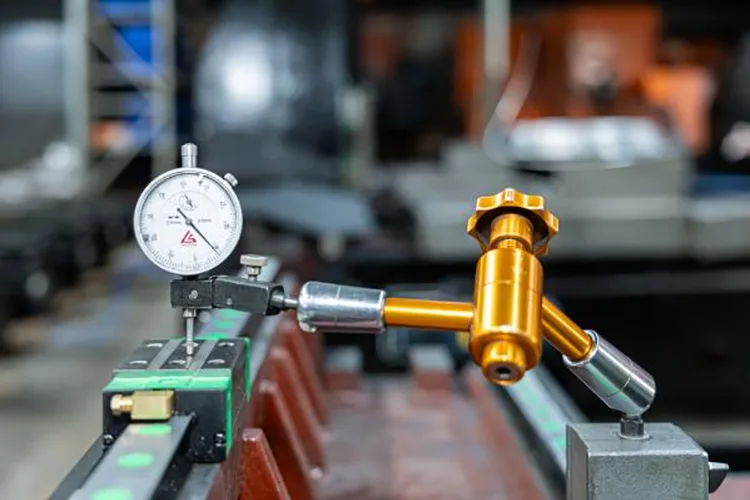

Стандарти перевірки якості

Yueli проводить комплексну перевірку якості кожної машини.

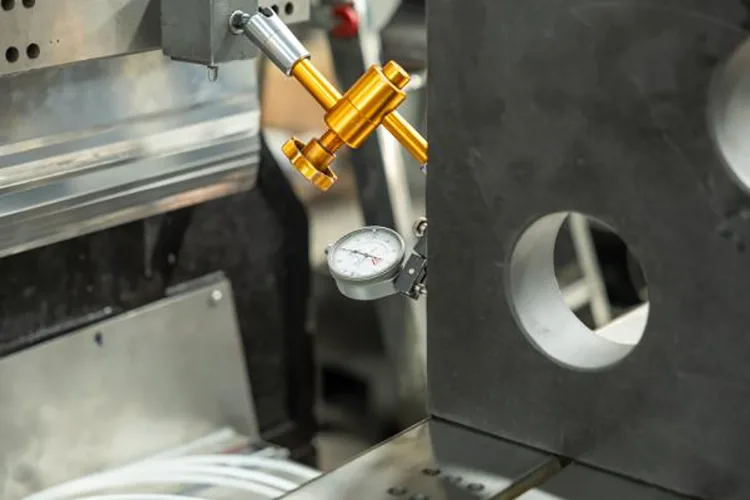

· Виявлення помилки кроку: одночасно визначає прямолінійність у напрямках X і Y.

· Перевіряє точність обробки та складання всіх компонентів.

· Вимірює фактичну точність позиціонування та точність повторного позиціонування.

· Вертикальність шпинделя до робочого столу: в межах 0,01 мм.

· Перпендикулярність напрямної осі Z до столу: в межах 0,01 мм.

· Перпендикулярність напрямної по осі X-Y: в межах 0,005 мм.

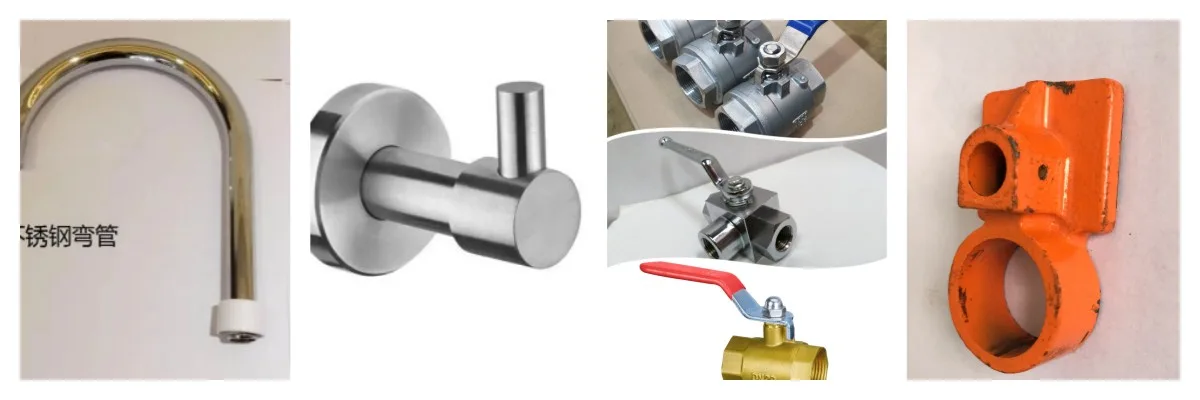

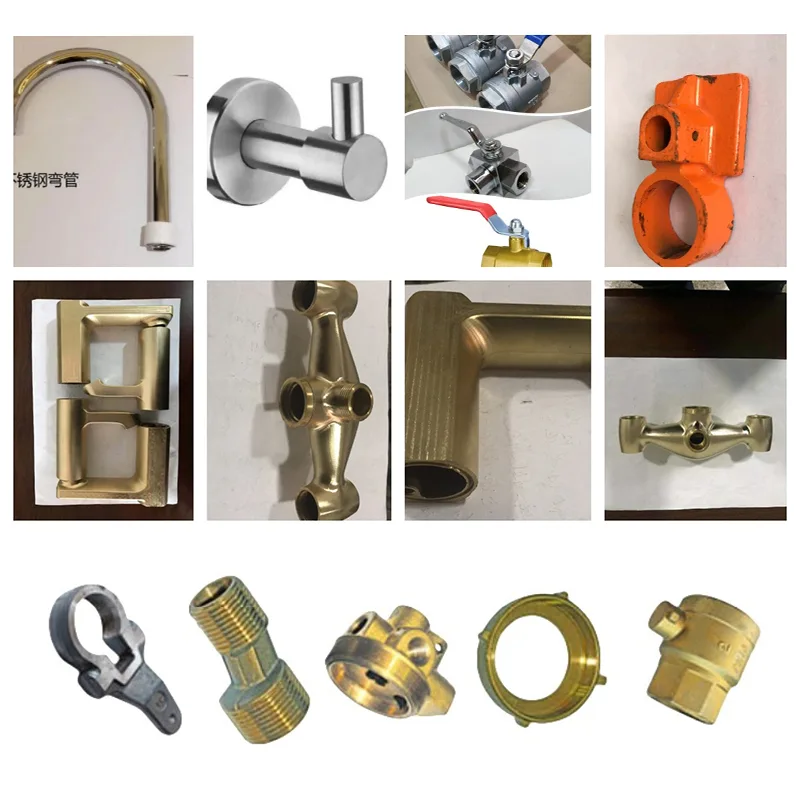

Поля застосування

Вертикальний 4-осьовий свердлильний нарізний центр ZSK540-A підходить для різних операцій різання металу.

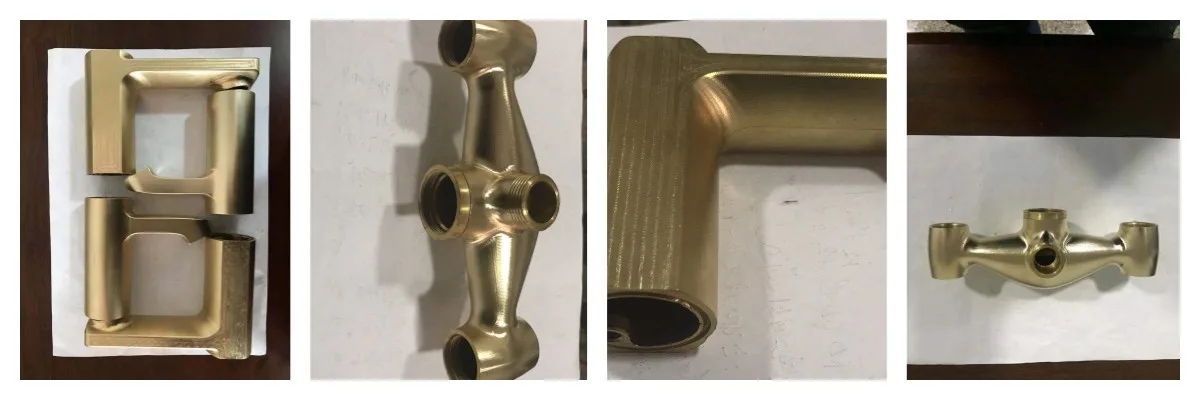

· Матеріали: мідь, алюміній, сплав цинку, сталь.

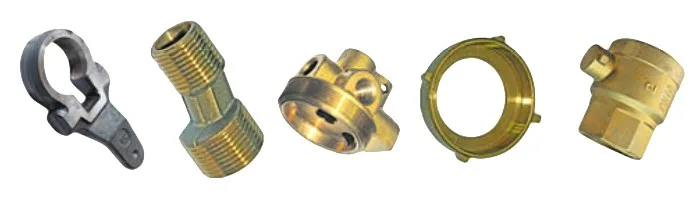

· Сантехніка, протипожежна арматура, дверна фурнітура.

· Побутова техніка, лічильники води, автозапчастини.

· Аерокосмічні компоненти.

Про Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. була заснована в 2013 році. Компанія розташована в Наньань, Фуцзянь, Китай. Це приватне виробниче підприємство, яке очолює свердлильні нарізні верстати, свердлильні нарізні центри та свердлильні нарізні фрезерні центри.

· Заснована в 2013 році, розташована в Наньань, Фуцзянь.

· Основна продукція: свердлильні нарізні верстати, свердлильні нарізні центри, свердлильні нарізні фрезерні центри.

· Обслуговує: сантехніку, протипожежні клапани, обладнання для керування дверима, автомобільні деталі, аерокосмічне виробництво, машинобудування.

· Розроблено від виробництва складання до досліджень і розробок, виробництва, продажів і інтеграції послуг.

· Володіє верстатами для шліфування портальних рейок з ЧПУ, розточувальними верстатами, фрезерними, копальними, полірувальними машинами та іншим випробувальним обладнанням.

· Мережа збуту охоплює 20+ провінцій Китаю та експортує до 30+ країн.

Часті запитання

Що таке конус шпинделя та максимальний діаметр свердління?

Конус шпинделя BT40. Максимальний діаметр свердління 50 мм. Максимальний діаметр різьби - 50 мм.

Що таке швидкість шпинделя і потужність двигуна?

Діапазон обертів шпинделя 0-3000 об/хв. Потужність двигуна шпинделя становить 5,5 кВт.

Що таке індексація четвертої осі та точність повторення?

Точність індексації 20 секунд. Точність повтору 4 секунди.

Яка марка системи ЧПУ, напрямних і кулькових гвинтів?

Тайванська система ЧПК Syntec. Лінійні напрямні та кулькові гвинти Hiwin. Корейські імпортовані пневматичні компоненти.

Для яких матеріалів і галузей промисловості підходить ця машина?

Мідь, алюміній, цинковий сплав, сталь. Сантехніка, протипожежні клапани, фурнітура для управління дверима, фурнітура для побутової техніки, лічильники води, автомобільні запчастини, аерокосмічна техніка.
