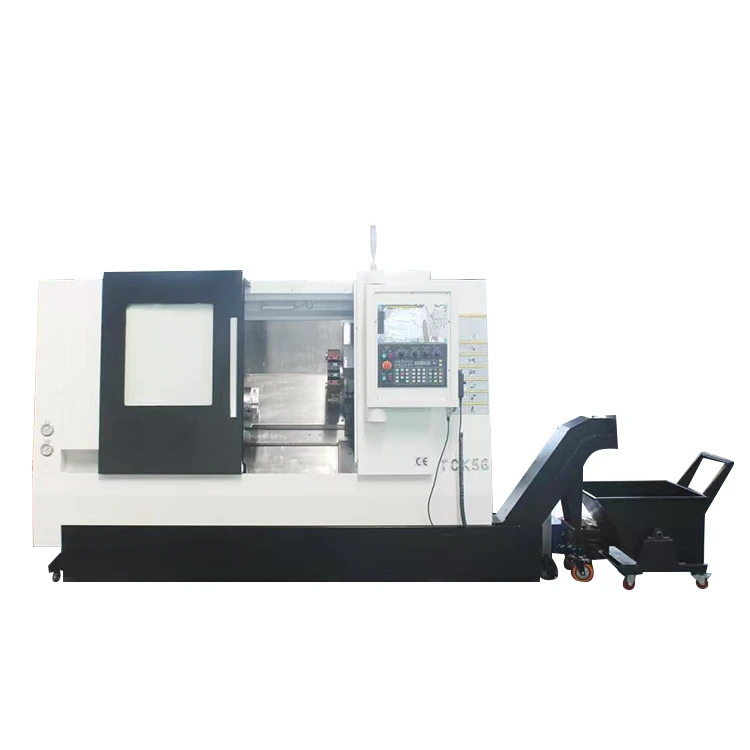

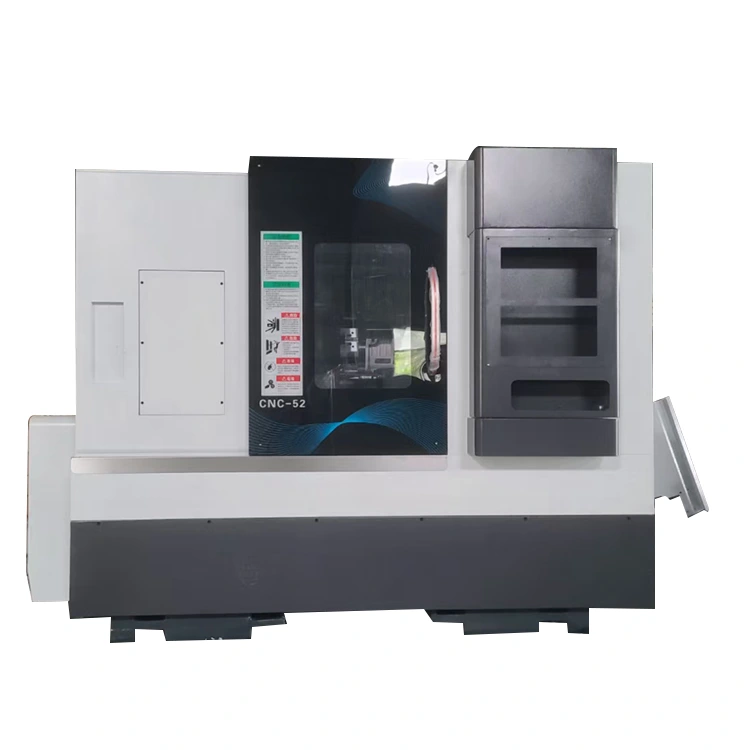

Токарно-фрезерний центр із ЧПУ та задньою бабкою

НІІм'яодиницяспецЗауваження1Розмір верхньої частини столумм450*340 2Максимальний хід осі zмм600 3Максимальний хід осі Xмм300 4Максимальний діаметр поворотумм650 5Відстань від шпинделя до стільницімм170 6Відстань від центру шпинделя до землімм1100 7МАКСИМАЛЬНА довжина обробкимм475На прикладі сило......

Модель:YL-52Y

Надіслати запит

Опис продукту

НІ	Ім'я	одиниця	спец	Зауваження
1	Розмір верхньої частини столу	мм	450*340
2	Максимальний хід осі z	мм	600
3	Максимальний хід осі X	мм	300
4	Максимальний діаметр повороту	мм	650
5	Відстань від шпинделя до стільниці	мм	170
6	Відстань від центру шпинделя до землі	мм	1100
7	МАКСИМАЛЬНА довжина обробки	мм	475	На прикладі силової вежі NF80-170-BMT55-12T
8	МАКСИМАЛЬНИЙ діаметр обточування	мм	500	На прикладі силової вежі NF80-170-BMT55-12T
9	Модель шпинделя (діаметр шпинделя)	мм	A2-6（200）
10	Швидкість шпинделя	RPM	0-4000
11	Технічні характеристики кулькового гвинта X、Z		3210/4010	Японський кульковий гвинт THK, клас C3
12	Лінійна напрямна по осі X		Ролик Тайвань HIWIN clss p, розмір 35	4 Слайдери стандартного типу
13	Лінійна напрямна по осі Z		Ролик Тайвань HIWIN clss p розмір 35	4 повзунки - повзунки збільшеної довжини
14	Спосіб підключення головного двигуна X.Z		Ремінь ГРМ/Прямий привід/Прямий привід
15	X.Z. Фланець / патрубок двигуна задньої бабки	мм	130/110
16	Розмір машини	мм	241512571270
17	Маса нетто машини	КГ	3800 кг	З внутрішнім і зовнішнім захистом

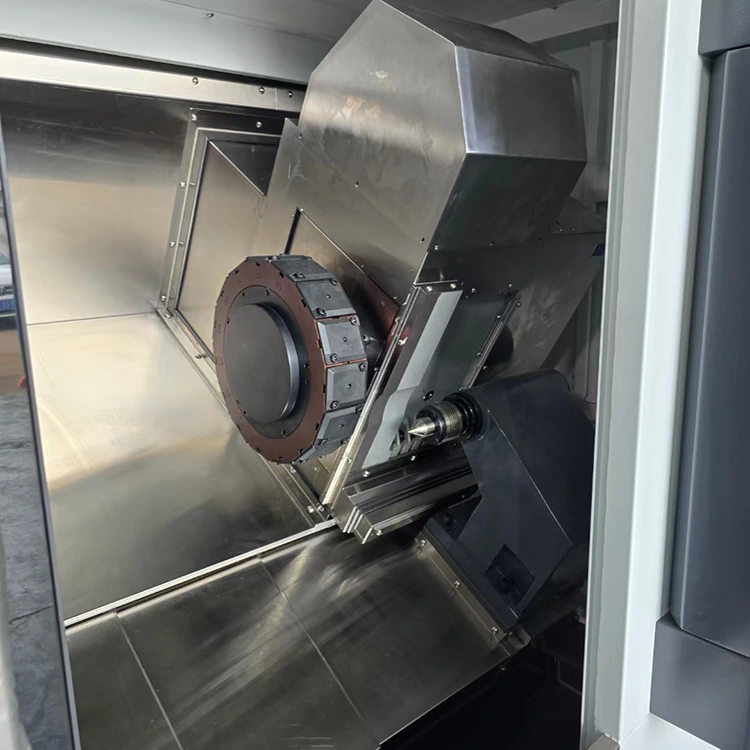

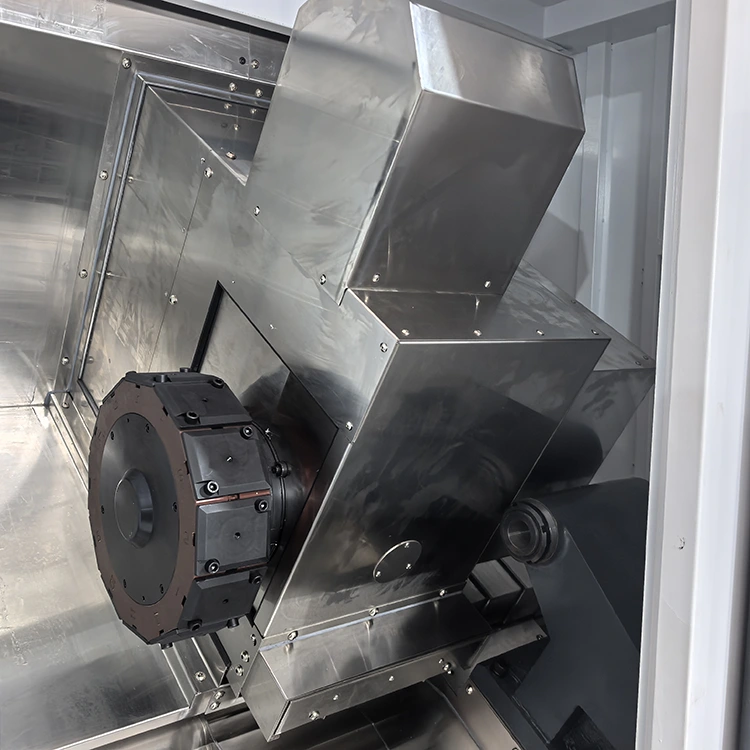

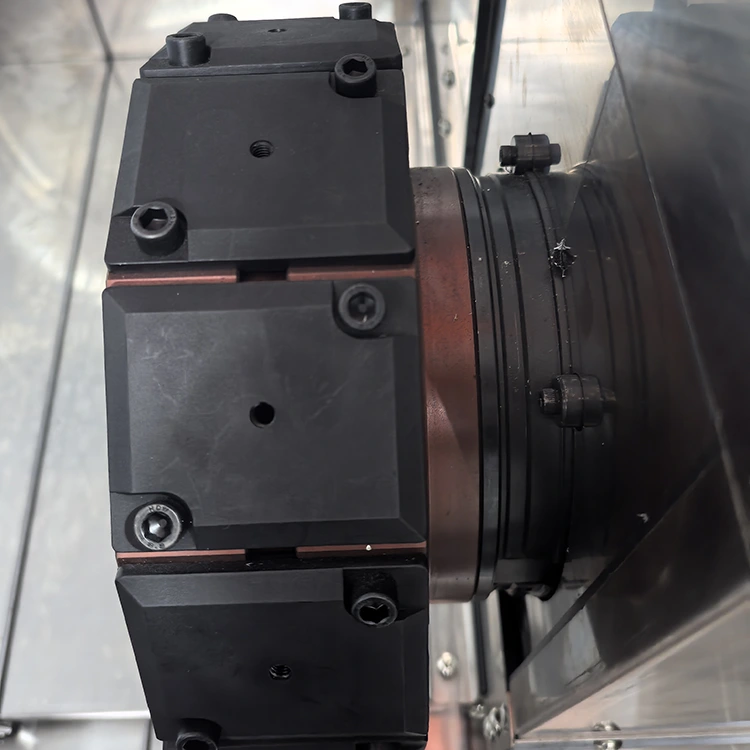

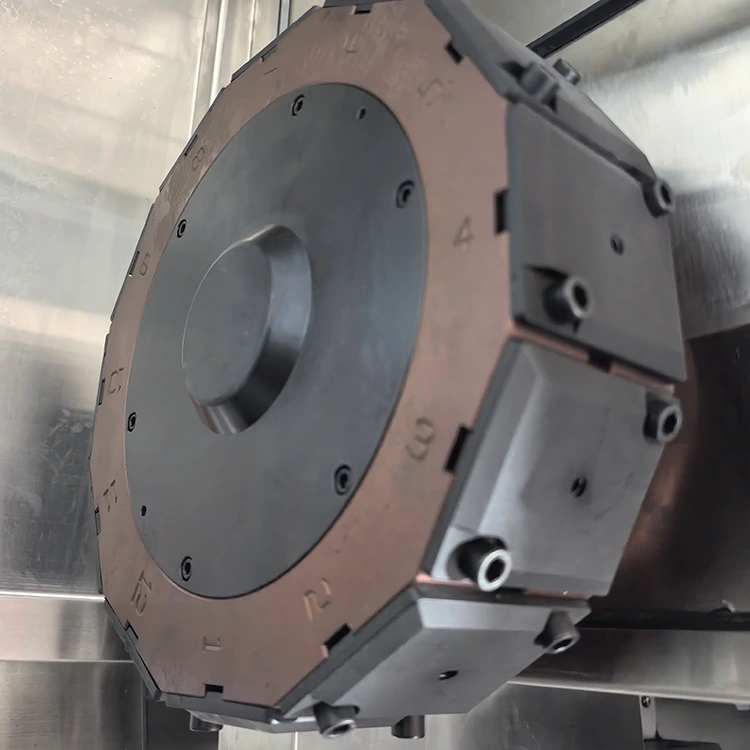

18	Спосіб установки інструменту		Силова вежа 170-BMT55

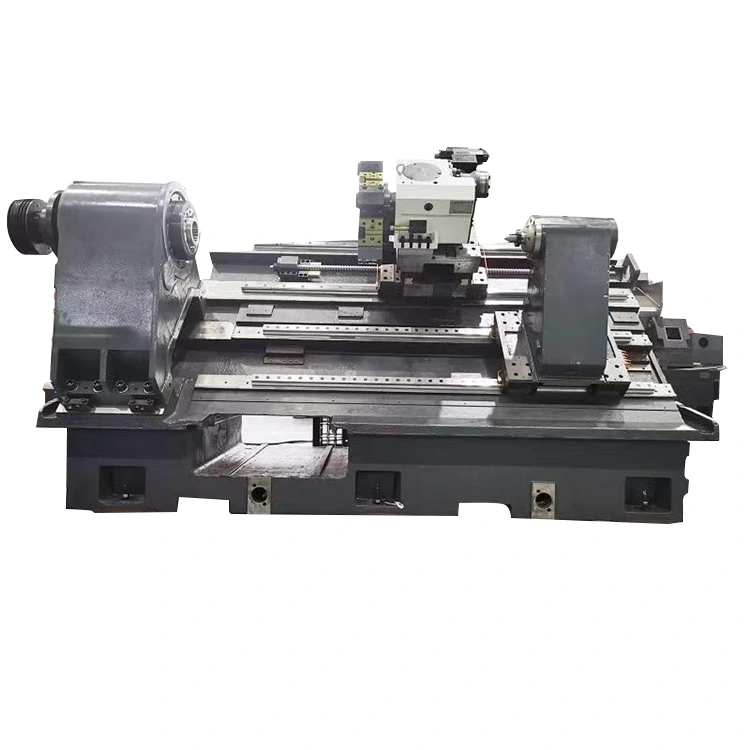

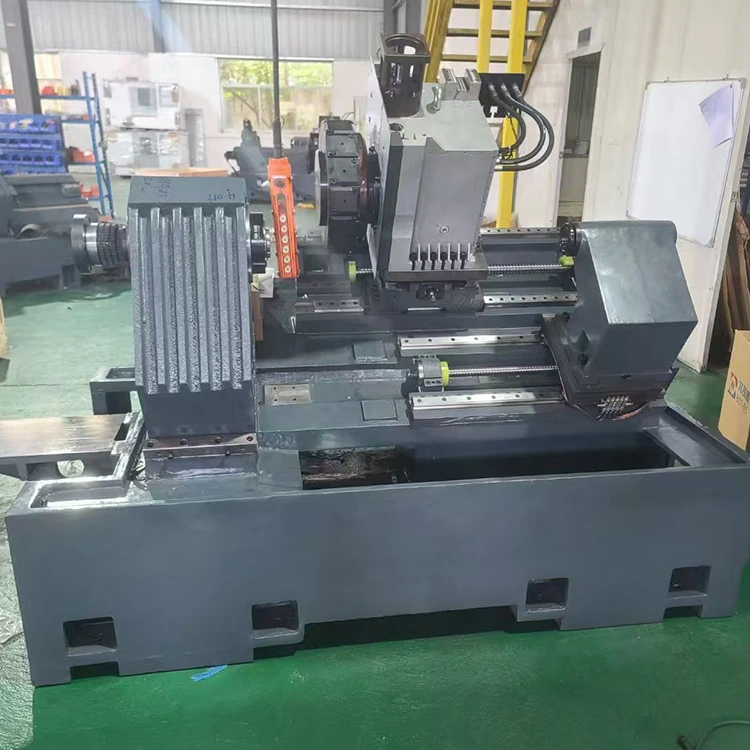

19	Тип основи машини та нахил		Ліжко з нахилом 30 градусів
20	Задня бабка		Лінійна направляюча задня бабка
21	Спосіб просування задньої бабки		Гідравлічний рушій і сервопривід	Стандартно обладнаний гідравлічний центр задньої бабки
22	Максимальний хід задньої бабки		600
23	Мінімальна довжина виступу задньої бабки		30 мм
24	Модель центру задньої бабки		MT5

Конфігурація моделі
Ім'я	Місце походження/спец	Ім'я	Місце походження/Спец
Система ЧПК	КАШЕЛЬ	X/Z-Axis серводвигуни + приводи	Дельта
32 прецизійний кульковий гвинт	THK (Японія)	Двигун шпинделя	Huahong 7,5 кВт
30 прецизійних лінійних роликових напрямних	HIWIN (Тайвань, Китай)	Гідравлічний поворотний циліндр	ТАЙВАНЬ
Циліндричний прецизійний шпиндель	NSK Bearings (Японія)	круто	750 Вт
Гідравлічна станція	Тайвань	Power Head	3 станції 11,4 пн
Випадкові аксесуари
Ім'я	Модель/спец	Ім'я	Модель/спец
Цанга (для затиску матеріалу)	1 шт. (поставляється разом з машиною)	Поворотний інструмент для свердління	3PCS/2PCS
Хвостовик свердлильного інструменту	2 шт. подовжувачів ER20A	Шестигранний ключ	1 набір
