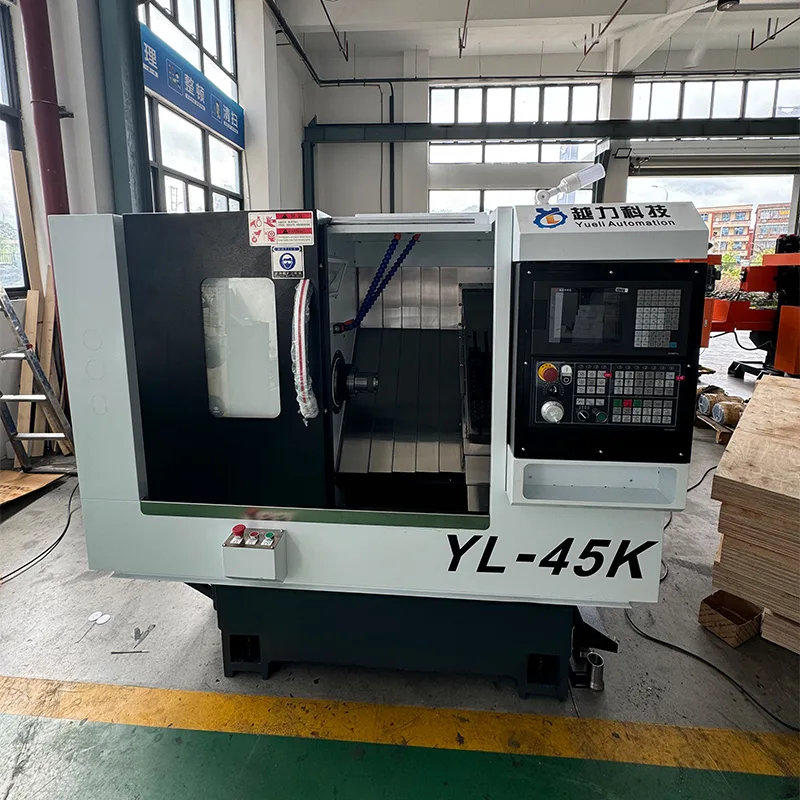

Токарний верстат із похилою станиною з ЧПУ з сервоприводом і гідравлічною задньою бабкою

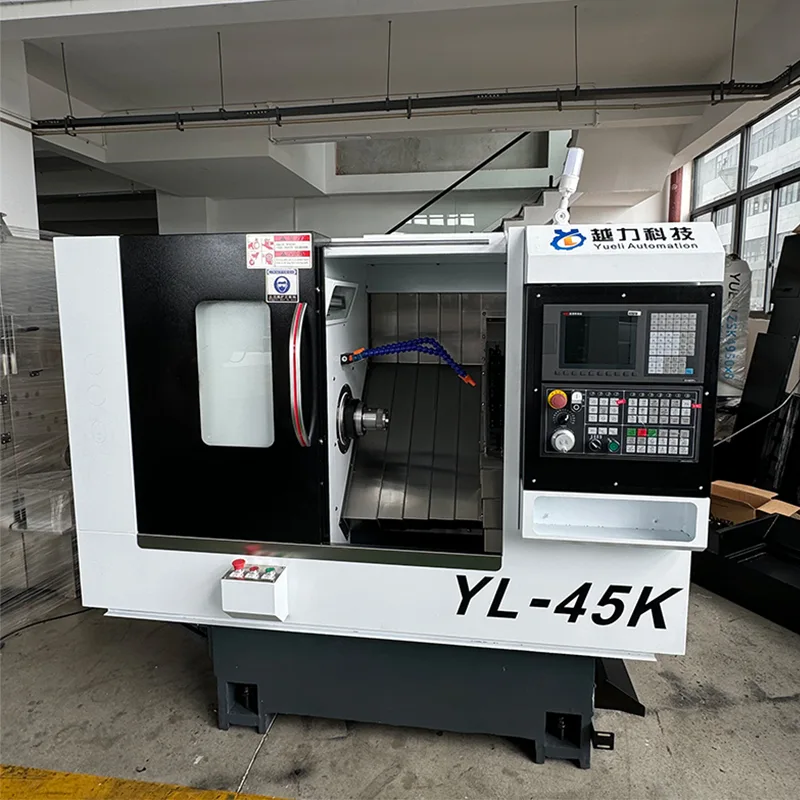

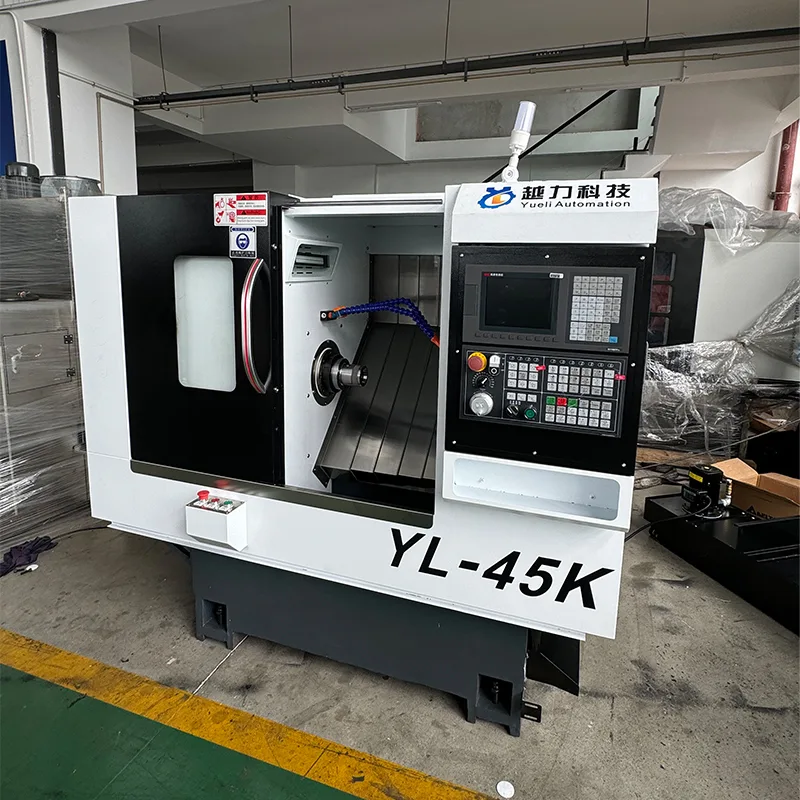

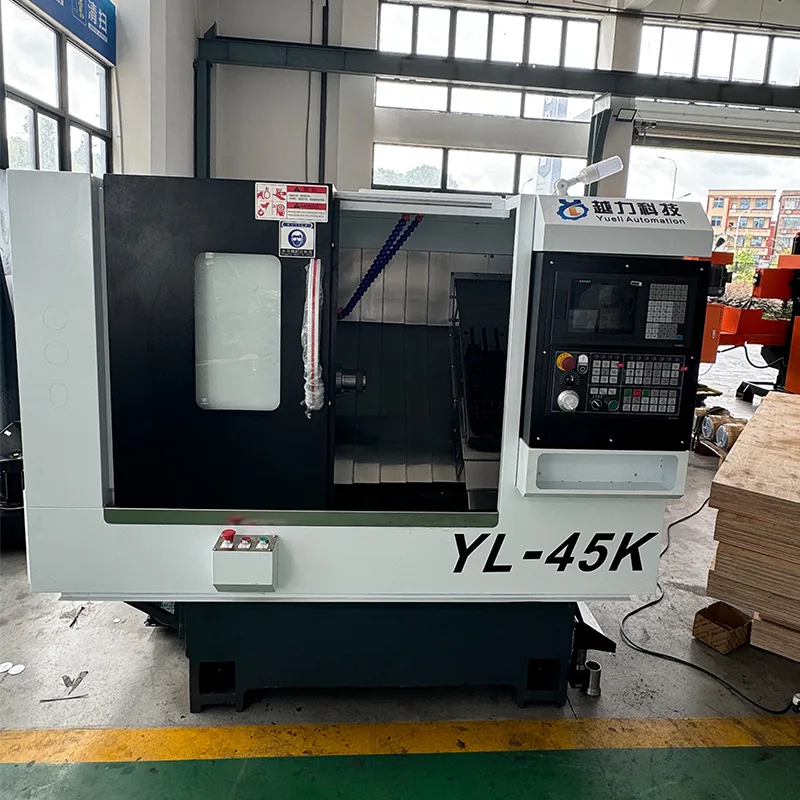

Токарний верстат із похилою станиною з ЧПУ з сервоприводом і гідравлічною задньою бабкою (модель YL-46K) — це прецизійний токарний верстат, виготовлений компанією Quanzhou Yueli Automation Equipment Co., Ltd. Конструкція похилої станини під кутом 30 градусів забезпечує жорсткість і ефективне видалення стружки під час важких операцій різання. Оснащений системою ЧПК FANUC Oi-TF PLUS (5) і точними кульковими гвинтами Японії THK 32 мм і лінійними роликовими напрямними 30 мм, машина забезпечує постійну точність і тривалу стабільність. Шпиндельний двигун Huahong потужністю 7,5 кВт пропонує діапазон швидкості від 0 до 5000 обертів за хвилину. Гідравлічна задня бабка з конусністю MT4 і ходом 500 мм забезпечує стабільне утримання заготовки, а револьверна головка з сервоприводом 63 забезпечує автоматичну зміну інструменту для підвищення ефективності виробництва.

Основні характеристики

Токарний верстат із похилою станиною з ЧПУ з сервоприводом і гідравлічною задньою бабкою пропонує наступні ключові функції.

· Конструкція похилої станини: нахилена станина на 30 градусів для підвищення жорсткості та ефективного потоку стружки під час обробки.

· Високоточний шпиндель: прецизійний шпиндель картриджного типу з підшипниками Japan NSK. Модель шпинделя А2-5 діаметром 170 мм.

· Преміальні напрямні: прецизійні лінійні роликові напрямні Японії THK 30 мм. Вісь X з 4 стандартними блоками, вісь Z з 4 розширеними блоками.

· Прецизійні кулькові гвинти: Японські кулькові гвинти THK 32 мм із кроком 10 мм для осей X і Z.

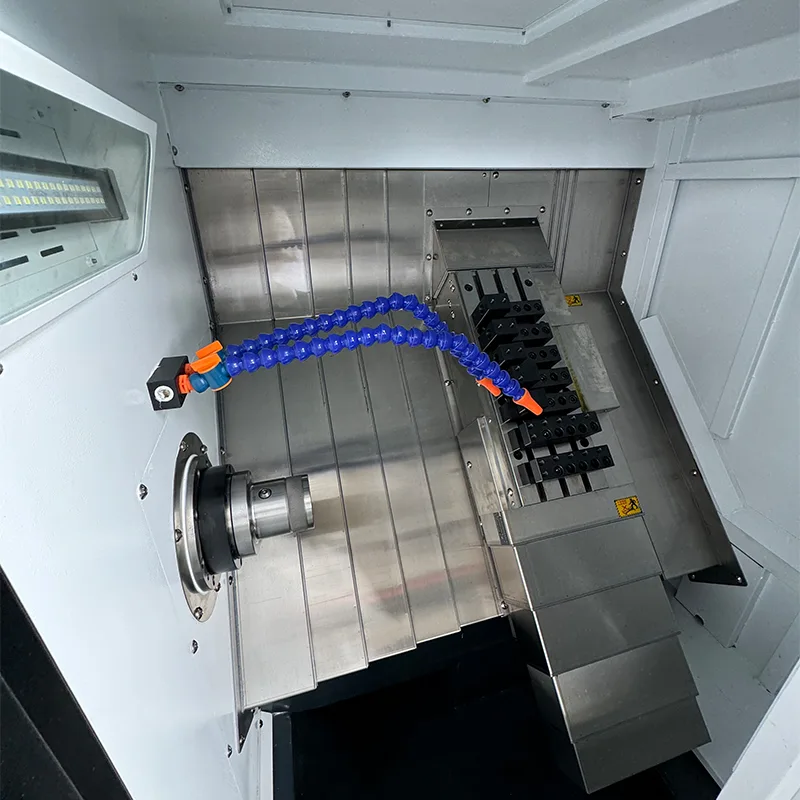

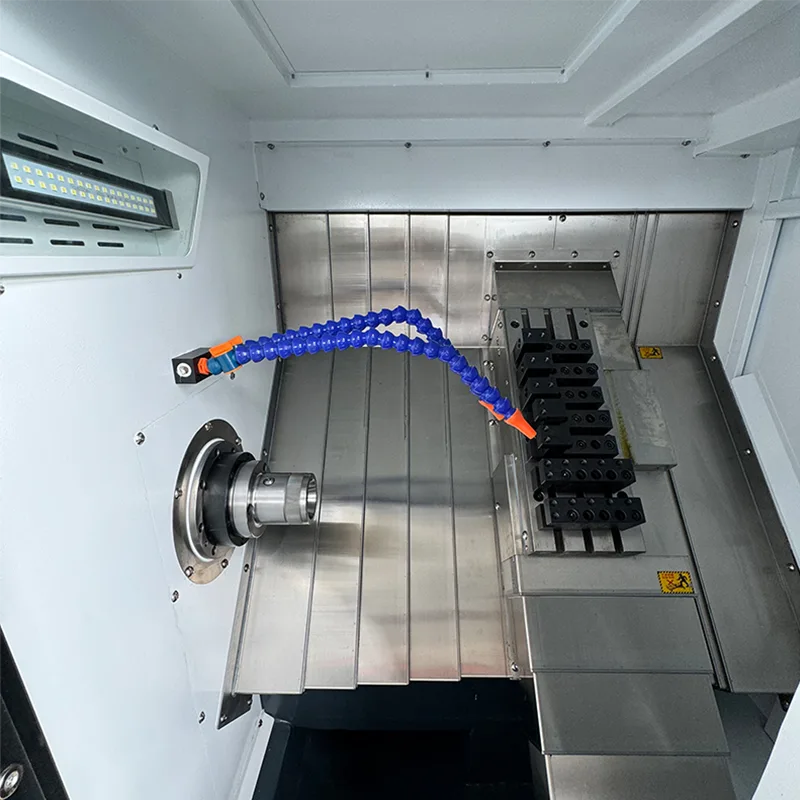

· Револьверна головка з сервоприводом: 63 револьверна головка з сервоприводом для швидкого та точного індексування інструменту.

· Гідравлічна задня бабка: лінійна напрямна задня бабка з гідравлічним приводом. Хід задньої бабки 500 мм з конусністю MT4.

· Система приводу двигуна: мотор головного шпинделя з пасовою передачею, серводвигуни X і Z з прямим підключенням приводу.

Технічні характеристики

У наведеній нижче таблиці перераховані повні технічні параметри токарного верстата з ЧПУ з похилою станиною з сервоприводом і гідравлічною задньою бабкою.

Конфігурація машини

Токарний верстат із похилою станиною з ЧПУ з сервоприводом і гідравлічною задньою бабкою складається з наступних основних компонентів і марок.

· Система ЧПК: FANUC Oi-TF PLUS (5) із серводвигунами та приводами FANUC X/Z.

· Мотор шпинделя: Huahong 7,5 кВт.

· Кульково-гвинтові гвинти: Японія THK 32 мм прецизійні кулькові гвинти.

· Лінійні роликові напрямні: Японські прецизійні роликові напрямні THK 30 мм.

· Шпиндельний вузол: патронний прецизійний тип з японськими підшипниками NSK.

· Гідравлічний поворотний циліндр: Тайвань.

· Гідравлічна станція: Тайвань.

· Силова головка: 3 станції, 11,4N.

· Насос охолоджуючої рідини: 750 Вт.

Стандартні аксесуари

Кожен токарний верстат із похилою станиною з ЧПУ з сервоприводом і гідравлічною задньою бабкою постачається з такими аксесуарами.

· Цанга пружинна для затискного матеріалу – 1 шт.

· Тримачі токарного інструменту – 3 шт.

· Тримачі свердлильного інструменту – 2 шт.

· Свердлильні штанги – подовжувач ER20A, 2 шт.

· Набір шестигранних ключів – 1 компл.

Застосування та переваги

Токарний верстат із похилою станиною з ЧПУ з сервоприводом і гідравлічною задньою бабкою підходить для широкого спектру токарних робіт.

· Можливість обробки: максимальний діаметр точіння 375 мм, максимальна довжина обробки 380 мм з патроном. Працює з різними матеріалами, включаючи сталь, нержавіючу сталь і кольорові метали.

· Ефективність виробництва: серворевольверна головка 63 забезпечує швидке індексування інструменту, скорочуючи час налаштування та збільшуючи пропускну здатність для серійного виробництва.

· Точність і стабільність: японські напрямні THK і кулькові гвинти в поєднанні з ЧПК FANUC забезпечують постійну точність і повторюваність.

· Підтримка заготовки: гідравлічна задня бабка з ходом 500 мм і конусністю MT4 забезпечує надійне закріплення довших заготовок.

· Жорстка конструкція: станина з кутом нахилу 30 градусів із потужними роликовими напрямними підтримує стабільні важкі операції різання.

Виробництво та гарантія якості

Токарний верстат із похилою станиною з ЧПУ з сервоприводом і гідравлічною задньою бабкою виготовляється відповідно до суворих стандартів контролю якості.

· Усі ключові компоненти постачаються від визнаних брендів, зокрема FANUC, Japan THK, Japan NSK і Huahong.

· Процеси прецизійного складання кулькових гвинтів, лінійних напрямних і шпиндельних вузлів.

· Ретельна перевірка та випробування перед доставкою для забезпечення точності та надійності машини.

· Завдяки більш ніж десятирічному досвіду виробництва та професійній технічній підтримці.

Часті запитання

Яка система ЧПК використовується на цьому токарному верстаті з похилою станиною?

Машина використовує систему ЧПК FANUC Oi-TF PLUS (5) із серводвигунами FANUC і приводами для осей X і Z.

Які переміщення осі цього токарного верстата з ЧПК?

Хід по осі X становить 200 мм, а по осі Z — 460 мм.

Що таке швидкість шпинделя і потужність двигуна?

Швидкість шпинделя коливається від 0 до 5000 обертів за хвилину, працює від двигуна шпинделя Huahong потужністю 7,5 кВт.

Які типи напрямних і кулькових гвинтів використовуються?

Машина використовує прецизійні кулькові гвинти Японії THK 32 мм і прецизійні лінійні роликові напрямні 30 мм.

Яка маса та габаритні розміри машини?

Розміри машини складають 1875×1021×1263 мм, а вага приблизно 1,8 тонни.
