Токарний верстат з ЧПУ з похилою станиною з сервоприводом і задньою бабкою

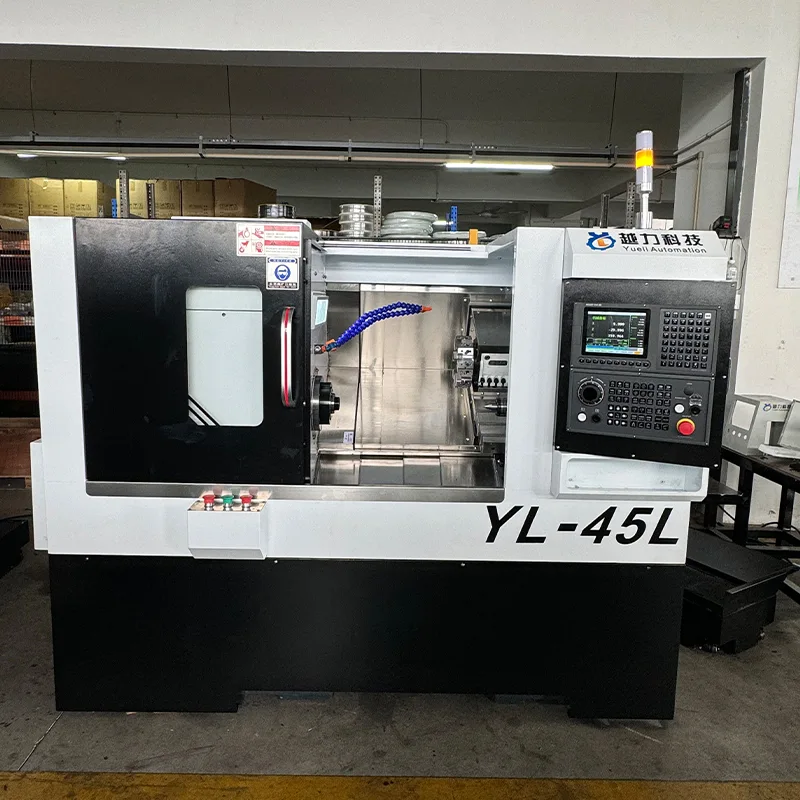

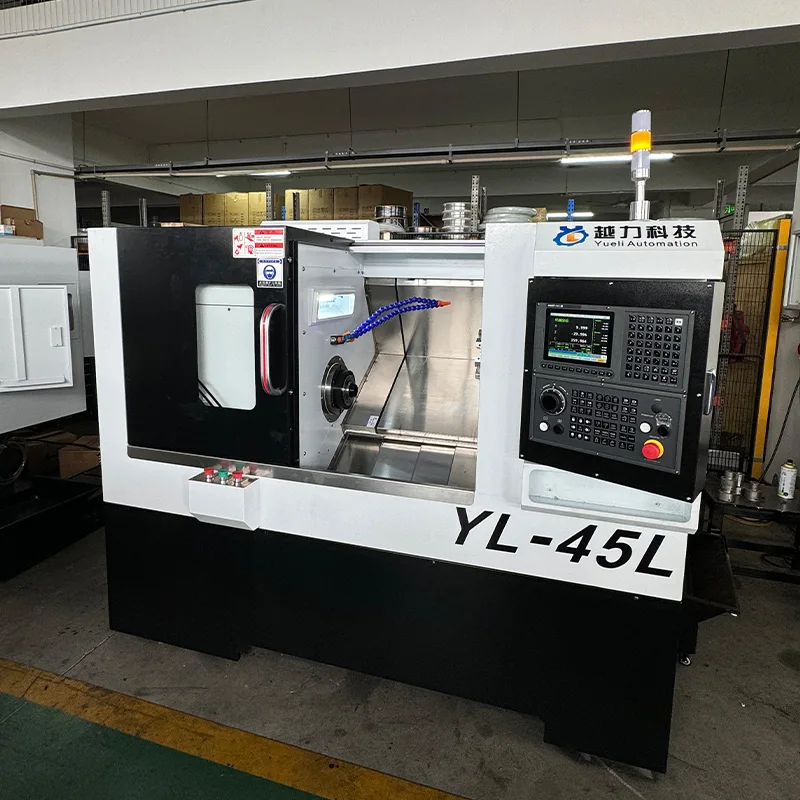

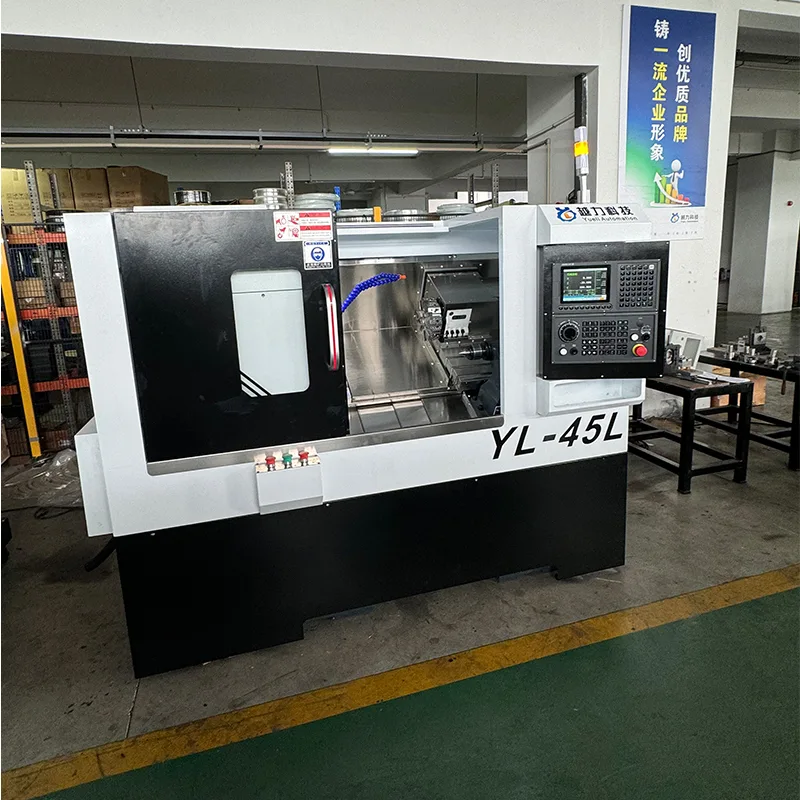

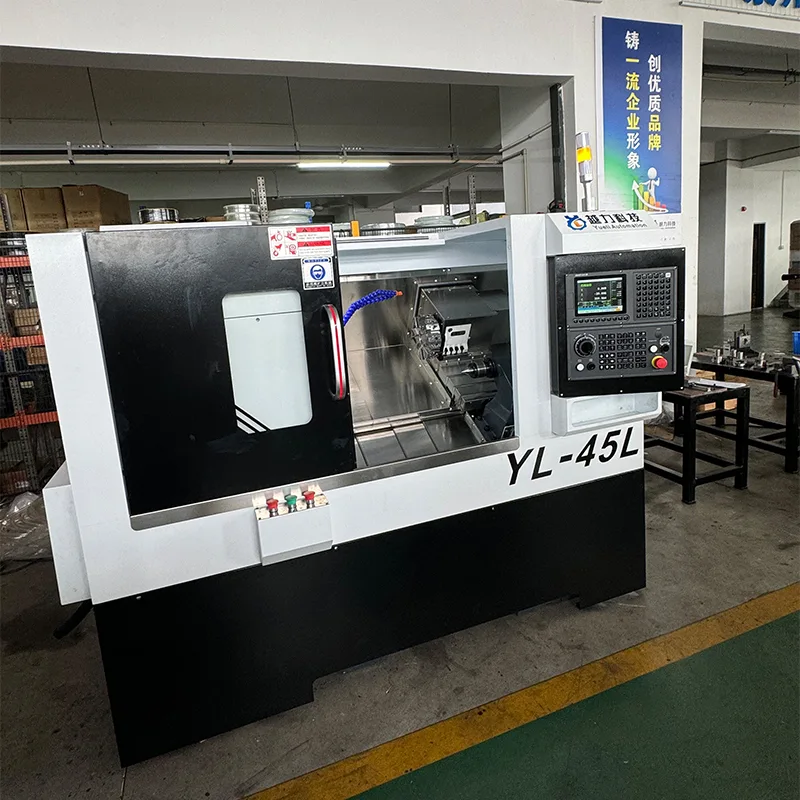

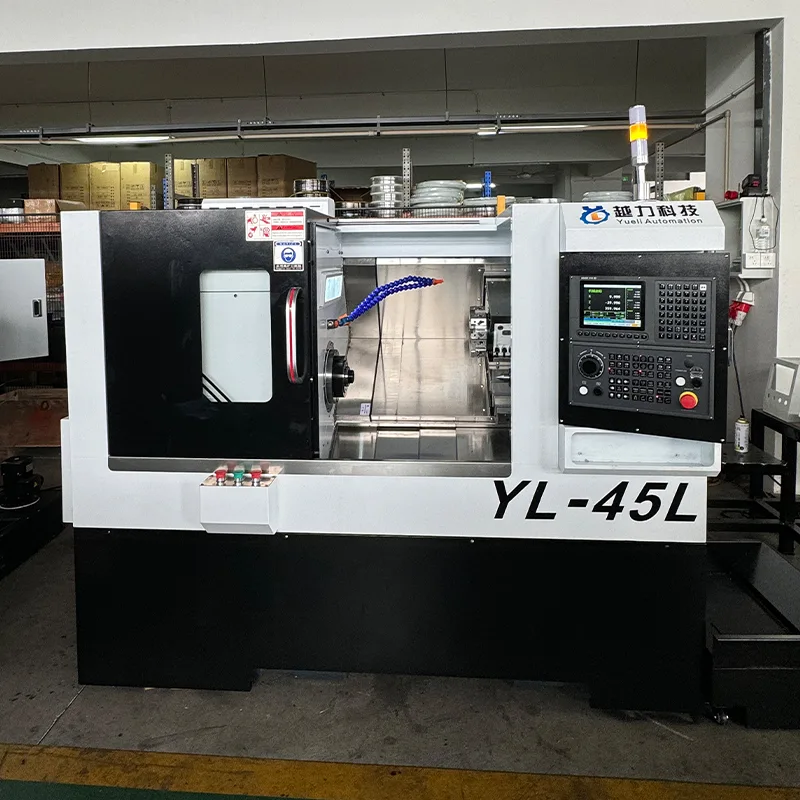

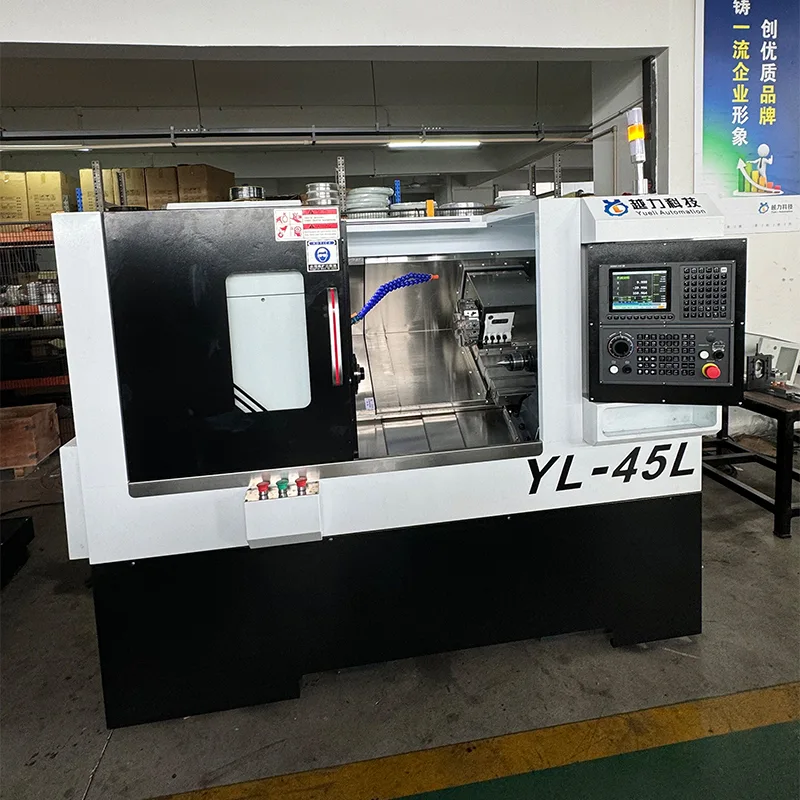

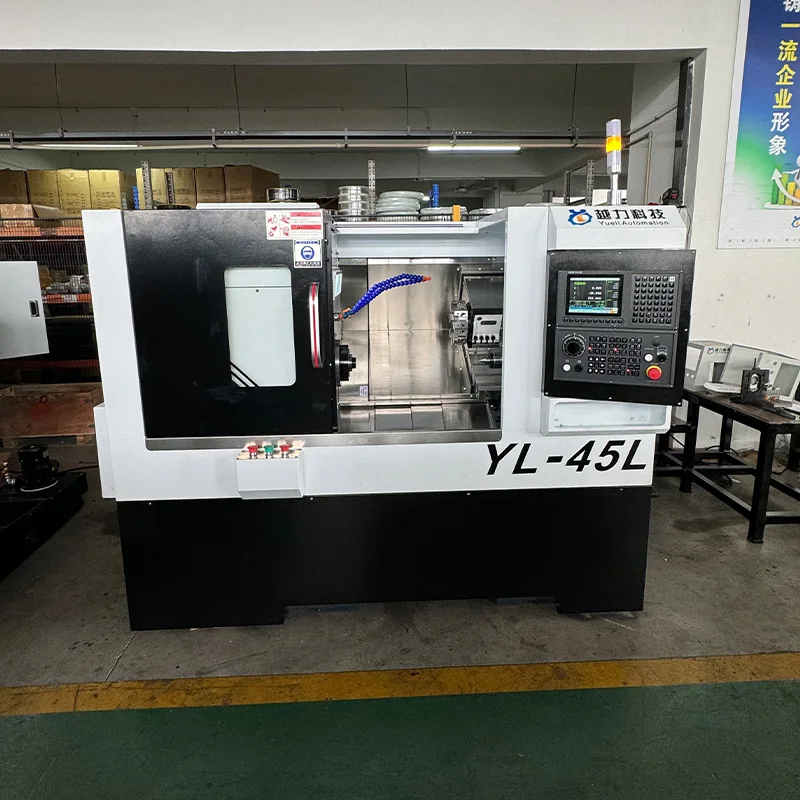

Токарний верстат з ЧПУ з похилою станиною з револьверною головкою та задньою бабкою (модель YL-45L) виробляється компанією Quanzhou Yueli Automation Equipment Co., Ltd. Верстат має конструкцію з похилою станиною на 30 градусів із револьверною головкою на 63 для інструментів. Він оснащений системою ЧПК FANUC Oi-TF PLUS (5), точними кульковими гвинтами Японії THK 32 мм і точними лінійними роликовими напрямними 30 мм, що забезпечує стабільну та точну продуктивність обробки. Швидкість шпинделя коливається від 0 до 5000 обертів за хвилину з мотором шпинделя Huahong потужністю 7,5 кВт. Машина має лінійну направляючу задню бабку з гідравлічним приводом, хід задньої бабки становить 500 мм, а конус задньої бабки становить MT4. Максимальний діаметр точіння становить 375 мм, а максимальна довжина обробки становить 380 мм з патроном.

Технічні характеристики

Наведені нижче технічні параметри стосуються токарного верстата з ЧПУ з похилою станиною з сервоприводом і задньою бабкою.

Основна конфігурація

Токарний верстат з ЧПУ з похилою станиною з сервоприводом і задньою бабкою оснащений такими ключовими компонентами.

Стандартні аксесуари

Наступні аксесуари входять до токарного верстата з ЧПУ з похилою станиною з сервоприводом і задньою бабкою.

Структура машини та основні характеристики

Токарний верстат з ЧПУ з похилою станиною з револьверною головкою та задньою бабкою має наступні конструктивні та робочі характеристики.

· Станина: конструкція станини під нахилом 30 градусів для жорсткості та ефективного потоку стружки.

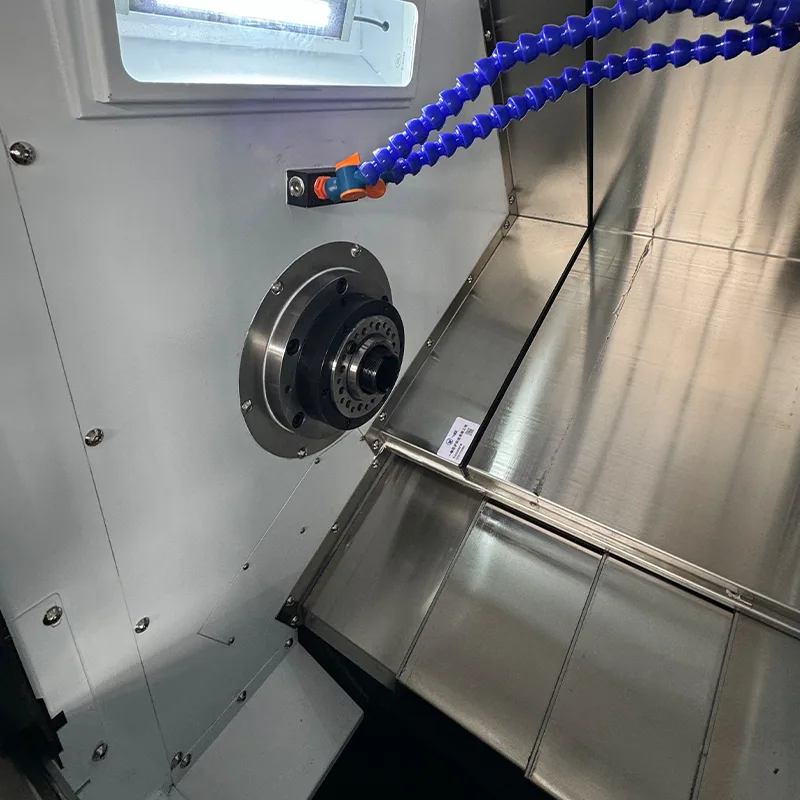

· Шпиндель: картриджний прецизійний шпиндель із підшипниками Japan NSK. Модель шпинделя А2-5 діаметром 170 мм. Діапазон обертів 0-5000 об/хв.

· Направляючі: прецизійні лінійні роликові напрямні Японії THK 30 мм. Вісь X з 4 стандартними блоками, вісь Z з 4 розширеними блоками.

· Кулькові гвинти: прецизійні кулькові гвинти THK 32 мм із кроком 10 мм для обох осей X і Z.

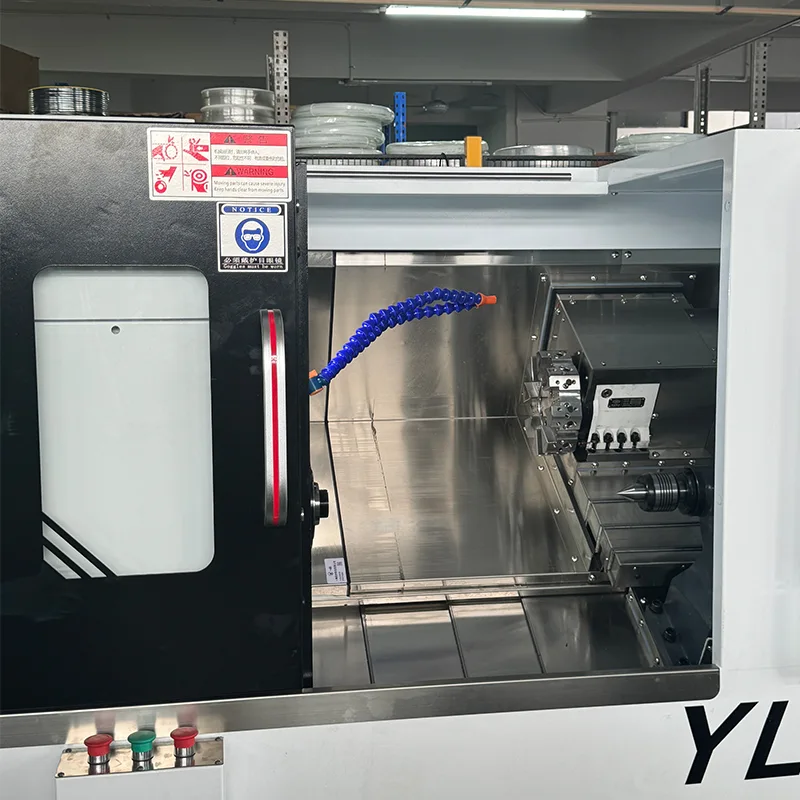

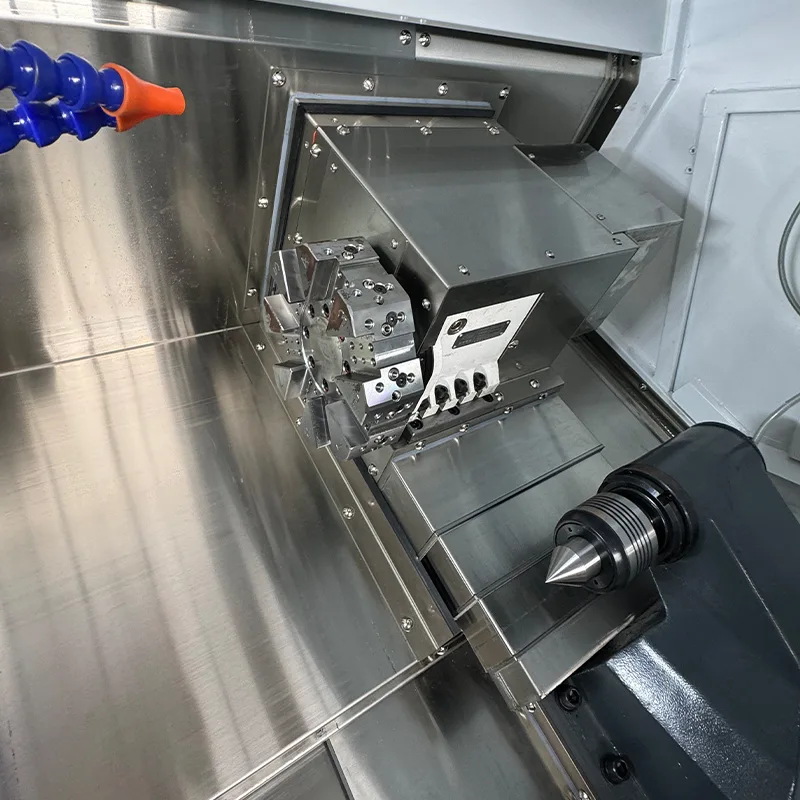

· Інструмент: револьверна головка 63 для автоматичної зміни інструменту.

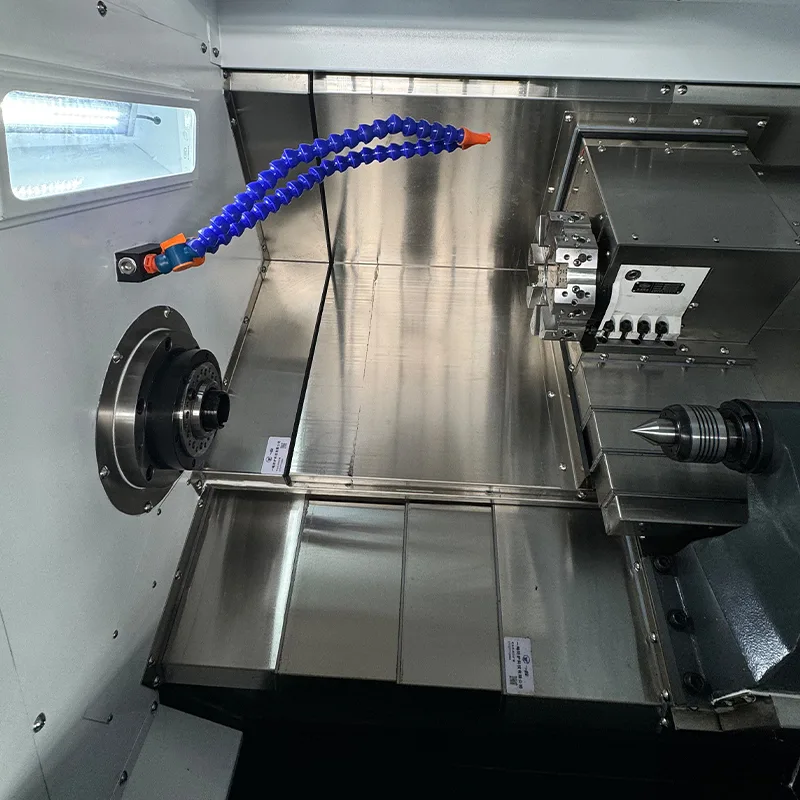

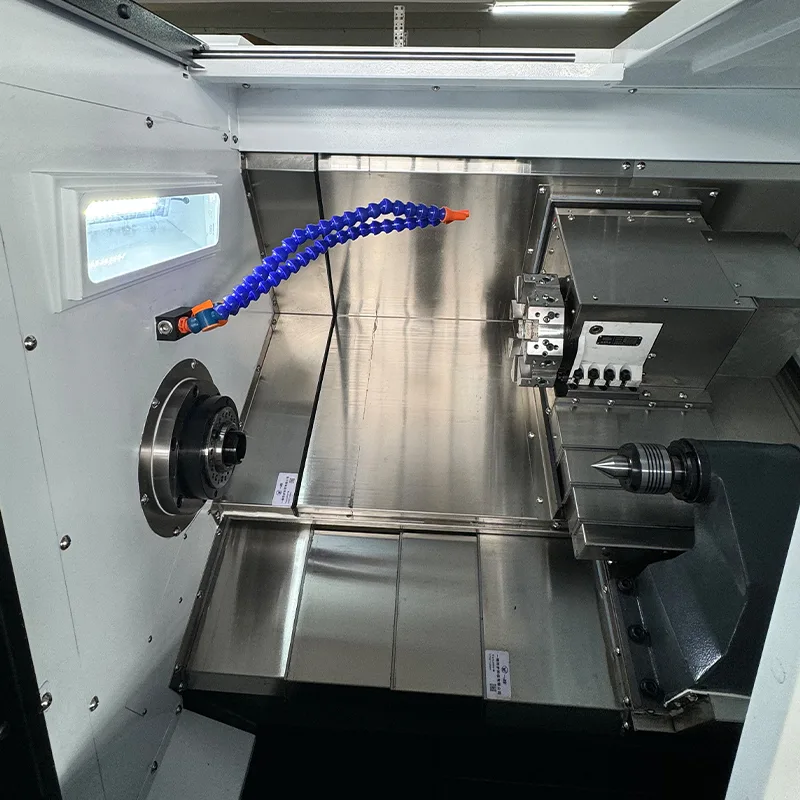

· Задня бабка: лінійна напрямна задня бабка з гідравлічним приводом. Хід задньої бабки 500 мм. Конус задньої бабки МТ4.

· Підключення двигуна: головний двигун з ремінним приводом, двигуни X і Z з прямим приводом.

Інформація про замовлення

Наведені нижче ціни та деталі замовлення стосуються токарного верстата з ЧПУ з похилою станиною з сервоприводом і задньою бабкою.

· Назва виробу: Токарний верстат із нахиленою станиною з ЧПУ (тип револьверної головки)

· Модель: YL-45L

· Умови оплати: депозит 30%, залишок до відправлення

· Гарантія: 1 рік на запчастини (за винятком техногенних пошкоджень)

· Податок: ПДВ 13%.

· Вантаж: включено

Часті запитання

Яка система керування цього токарного верстата з ЧПУ з похилою станиною?

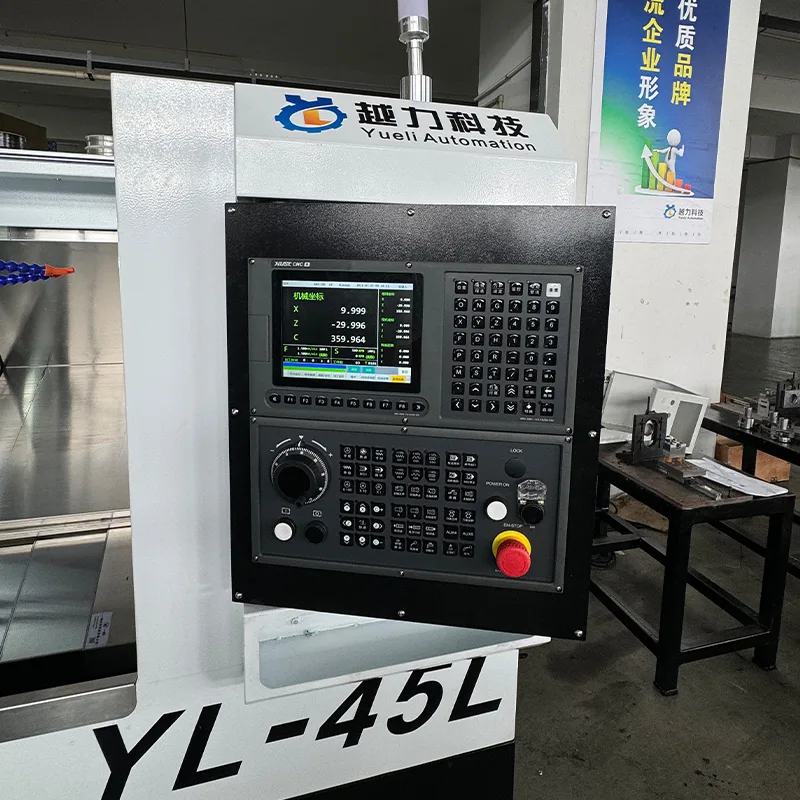

Токарний верстат з ЧПК із похилою станиною використовує систему ЧПК FANUC Oi-TF PLUS (5) із серводвигунами FANUC і приводами для осей X і Z.

Який хід осі X і Z цієї машини?

Хід по осі X становить 200 мм, а по осі Z — 460 мм. Яка швидкість шпинделя та потужність двигуна шпинделя?

Діапазон обертів шпинделя становить від 0 до 5000 обертів за хвилину, а потужність двигуна шпинделя становить 7,5 кВт від Huahong.

Який тип станини та інструментів має ця машина?

Верстат має похилу станину з кутом нахилу 30 градусів із револьверною головкою 63 для автоматичної зміни інструменту.

Які технічні характеристики напрямних і кулькових гвинтів?

На осях X і Z використовуються прецизійні кулькові гвинти діаметром 32 мм і прецизійні лінійні роликові напрямні діаметром 30 мм від Японії THK.

Яка вага та розміри цього токарного верстата з ЧПУ?

Розміри машини становлять 1875×1021×1263 мм, а вага – приблизно 1,8 тонни.

Який тип задньої бабки має машина?

Машина має лінійну направляючу задню бабку з гідравлічним приводом, хід задньої бабки становить 500 мм, а конус задньої бабки становить MT4.
