200 Чотирьохосьовий поворотний стіл CAM

Ви можете бути впевнені, купуючи чотириосьовий поворотний стіл CAM 200 на заводі YueLi, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку.

Надіслати запит

Опис продукту

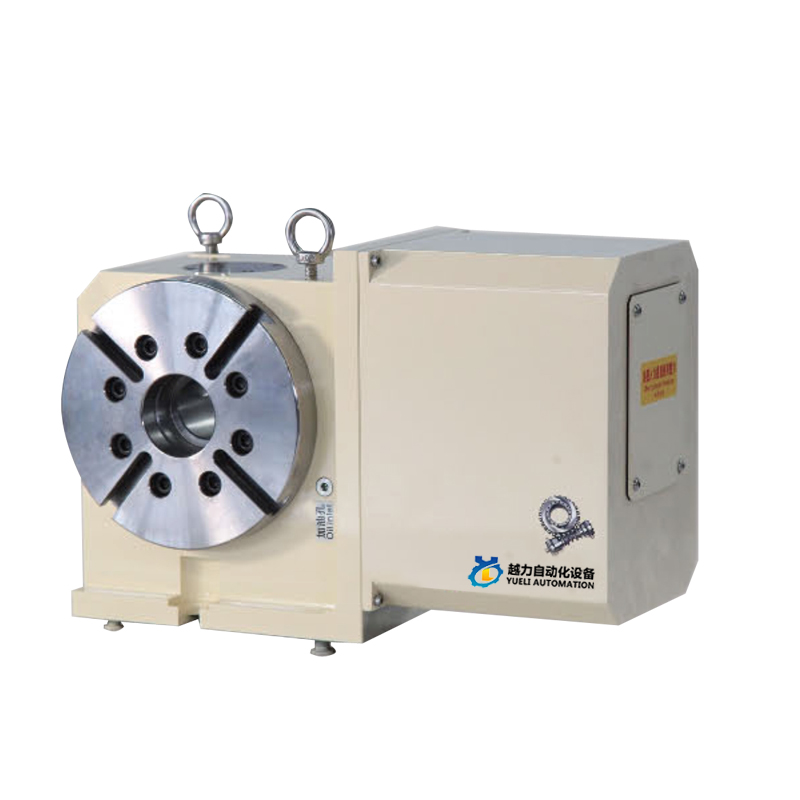

Чотирьохосьовий поворотний стіл CAM YUELI200

Тип CAM без зворотного люфту обертання ЧПУ

Як професійний виробник 200 Four-axis CAM Turntable, ви можете бути впевнені, купуючи 200 Four-axis CAM Turntable на нашому заводі, і YueLi запропонує вам найкраще післяпродажне обслуговування та своєчасну доставку.

Конструкція передачі кулачкового ролика прийнята всередині продукту.

Привід кочення голчастого роликового підшипника вала CAM без зазору.

Відсутність тертя ковзання, безперервна підтримка характеристик без зазорів.

Висока точність повторення прямого і зворотного руху.

Висока жорсткість, висока ефективність.

Не викликає зниження точності через підвищення температури.

Відсутність необхідності регулярного калібрування та налаштування.

Принцип роботи та характеристики кулачкового поворотного столу з ЧПК

Принцип попереднього навантаження

Порівняно з традиційним поворотним столом із черв’ячною передачею типу NC, поворотний стіл із ґратами CAM типу NC має вищу точність

Робочі характеристики ступеня, висока швидкість, нульовий зазор і велике навантаження. Вхідні осьові кулачки

Голчастий роликовий підшипник на турелі вихідного вала постійної швидкості приводу вигнутої поверхні є попередньо стисненим контактом кочення,

Щоб досягти нульового зворотного люфту та більш високої швидкості роботи, завдяки передачі кочення майже нуль

Рух тертя, так що механізм може підтримувати без люфту передачу, високу точність позиціонування, і немає необхідності

Слід проводити регулярне калібрування та налаштування. Решітка CAM типу CNC вертушка, Han з використання валу

Великий підшипник розташований на круглій зовнішній стінці вала, а два кінці вхідного вала CAM встановлені подвійними підшипниками.

Це також підвищує стабільність і вантажопідйомність поворотного столу, а також може краще справлятися з високою швидкістю обробки та великою силою різання, покращує точність обробки, ефективність і знижує витрати.

Порівняння характеристик механізму вертушки NC без люфту типу CAM

Немає.	Пункт	Роликова CAM сушарка 1M	Тип черв'ячної передачі
1	Тип приводу	CCW Вихідний кут	- CCWa Outout The 360
2	Статус диска	Рухомий контакт	Слайд-контакт
3	Матеріал: твердість контакту	Кулачковий вал: загартована сталь; HRC60	Черв'ячний вал: загартована сталь; HRC60
3	Матеріал: твердість контакту	Кулачкові наслідувачі; Підшипникова сталь; HRC60	Черв'ячна передача; фосфориста бронза; HB90
4	Попереднє навантаження	○ ТАК	X N0
5	ККД передачі	〇Вище	△Нижче

Час позиціонування 90° (приклад)

	Пункт N0.	Конкурент
	Відпустіть затиск шпинделя
	Прискорення
	Лінійний обертальний рух	Лінійнообертальний рух
	Уповільнити	Уповільнити
	Механічна обробка	Механічна обробка
	Затискний шпиндель	Затискний шпиндель
	Час циклу	Час циклу

Швидкісна здатність	Жорсткість

Довговічність	3 Роликовий підшипник

Yueli200 Довідкові дані

КОД НОМЕР		ОДИНИЦЯ	Юелі200
Діаметр столу		φмм	200
Висота центру		мм	160
Отвір шпинделя		φмм	60
Т ширина прорізу		мм	12
Ширина направляючої клавіші		мм	18
Серводвигун		FANUC	b8
Серводвигун		MITSUBISH	HF104
Мінімальний приріст			0,001°
Шестерня			1:36
Максимальна швидкість обертання (3000 об/хв)		об/хв	80
Вихідний крутний момент		кг/м	35
Гідравлічний ресурс пневматичний/гідравлічний		кг/м²	20
Вихідний крутний момент при гальмі		кг/м	35
Точність індексації		сек	20
Повторюваність		сек	4
Якість продукції		кг	67
Допустимий вага ваги	вертикальний	кг	70
	горизонтальний	кг	140
	вертикальна задня бабка	кг	140
Допустиме навантаження	↓F	кгс-м	800
		Ж*Л кгс-м	42
		Ж*Л кгс-м	40
