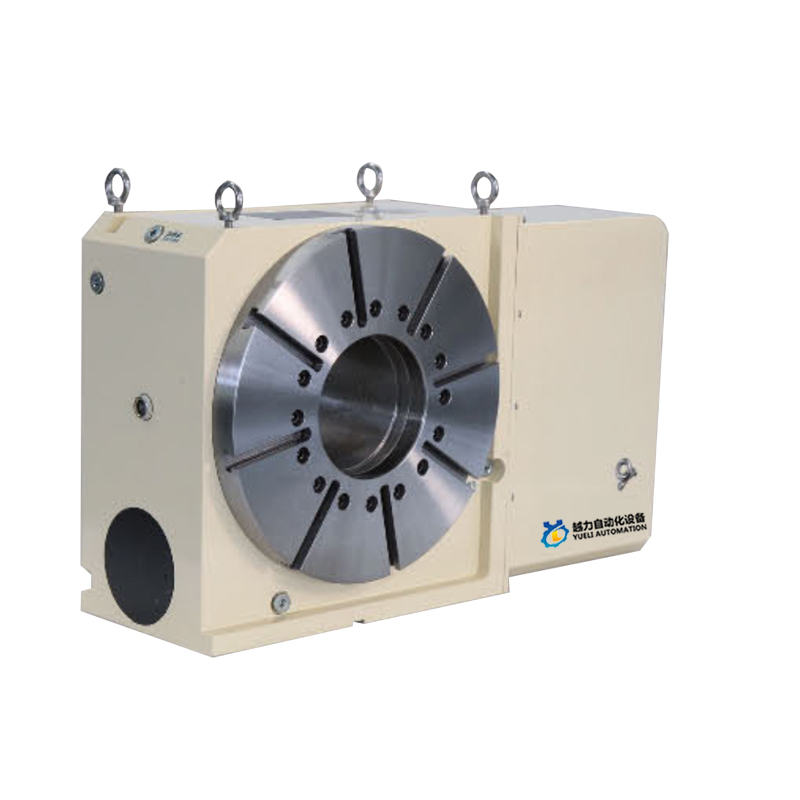

Чотириосьовий поворотний стіл Yueli 400 CAM

Тип CAM без зворотного люфту обертання ЧПУ

Виробники та постачальники чотирьохосьових поворотних столів CAM із прямим продажем якості 400. YueLi є виробником і постачальником 400 чотириосьових поворотних столів CAM у Китаї.

Конструкція передачі кулачкового ролика прийнята всередині продукту.

Привід кочення голчастого роликового підшипника вала CAM без зазору.

Відсутність тертя ковзання, безперервна підтримка характеристик без зазорів.

Висока точність повторення прямого і зворотного руху.

Висока жорсткість, висока ефективність.

Не викликає зниження точності через підвищення температури.

Відсутність необхідності регулярного калібрування та налаштування.

Принцип роботи та характеристики кулачкового поворотного столу з ЧПК

Принцип попереднього навантаження

Порівняно з традиційним поворотним столом із черв’ячною передачею типу NC, поворотний стіл із ґратами CAM типу NC має вищу точність

Робочі характеристики ступеня, висока швидкість, нульовий зазор і велике навантаження. Вхідні осьові кулачки

Голчастий роликовий підшипник на турелі вихідного вала постійної швидкості приводу вигнутої поверхні є попередньо стисненим контактом кочення,

Для досягнення нульового зворотного люфту та більш високої швидкості роботи, завдяки передачі кочення майже нуль

Рух тертя, так що механізм може підтримувати без люфту передачу, високу точність позиціонування, і немає необхідності

Слід проводити регулярне калібрування та налаштування. Решітка CAM типу поворотний стіл з ЧПУ, Han з використання валу

Великий підшипник розташований на круглій зовнішній стінці вала, а два кінці вхідного вала CAM встановлені подвійними підшипниками.

Це також підвищує стабільність і вантажопідйомність поворотного столу, а також може краще справлятися з високою швидкістю обробки та великою силою різання, покращує точність обробки, ефективність і знижує витрати.

Порівняння характеристик механізму вертушки NC без люфту типу CAM

Час позиціонування 90° (приклад)

Швидкісна здатність	Жорсткість

Довговічність	3 Роликовий підшипник

Yueli400  Довідкові дані

Yueli400 Розміри вертушки
