500 Чотирьохосьовий поворотний стіл CAM

Найновіший гарячий розпродаж 500 чотирьохосьовий програвач CAM, виготовлений у Китаї. YueLi є виробником і постачальником 500 чотириосьових поворотних столів CAM у Китаї.

Надіслати запит

Опис продукту

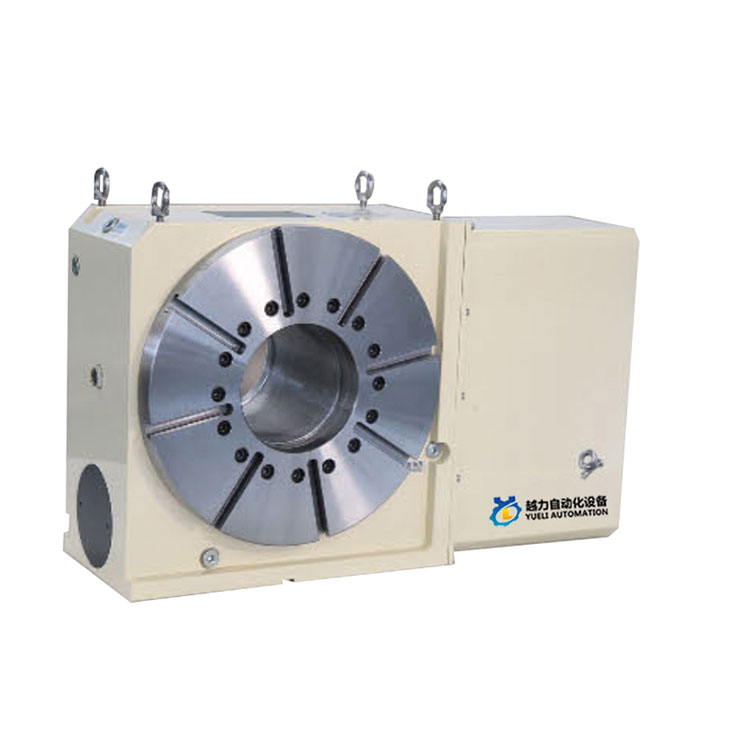

Чотириосьовий поворотний стіл Yueli 500 CAM

Тип CAM без зворотного люфту обертання ЧПК

Придбайте чотириосьовий поворотний стіл CAM 500, зроблений у Китаї. YueLi є виробником і постачальником 500 чотириосьових поворотних столів CAM у Китаї.

Конструкція передачі кулачкового ролика прийнята всередині продукту.

Привід кочення голчастого роликового підшипника вала CAM без зазору.

Відсутність тертя ковзання, безперервна підтримка характеристик без зазорів.

Висока точність повторення прямого і зворотного руху.

Висока жорсткість, висока ефективність.

Не викликає зниження точності через підвищення температури.

Відсутність необхідності регулярного калібрування та налаштування.

Принцип роботи та характеристики кулачкового поворотного столу з ЧПК

Принцип попереднього навантаження

Порівняно з традиційним поворотним столом із черв’ячною передачею типу NC, поворотний стіл із ґратами CAM типу NC має вищу точність

Робочі характеристики ступеня, висока швидкість, нульовий зазор і велике навантаження. Вхідні осьові кулачки

Голчастий роликовий підшипник на турелі вихідного вала постійної швидкості приводу вигнутої поверхні є попередньо стисненим контактом кочення,

Щоб досягти нульового зворотного люфту та більш високої швидкості роботи, завдяки передачі кочення майже нуль

Рух тертя, так що механізм може підтримувати без люфту передачу, високу точність позиціонування, і немає необхідності

Слід проводити регулярне калібрування та налаштування. Решітка CAM типу поворотний стіл з ЧПУ, Han з використання валу

Великий підшипник розташований на круглій зовнішній стінці вала, а два кінці вхідного вала CAM встановлені подвійними підшипниками.

Це також підвищує стабільність і вантажопідйомність поворотного столу, а також може краще справлятися з високою швидкістю обробки та великою силою різання, покращує точність обробки, ефективність і знижує витрати.

Порівняння характеристик механізму вертушки NC без люфту типу CAM

Немає.	Пункт	Роликова CAM сушарка 1M	Тип черв'ячної передачі
1	Тип приводу	CCW Вихідний кут	- CCWa Outout The 360
2	Статус диска	Рухомий контакт	Слайд-контакт
3	Матеріал: твердість контакту	Кулачковий вал: загартована сталь; HRC60	Черв'ячний вал: загартована сталь; HRC60
3	Матеріал: твердість контакту	Підшипникова сталь; HRC60	Черв'ячна передача; фосфориста бронза; HB90
4	Попереднє навантаження	○ ТАК	X N0
5	ККД передачі	〇Вище	△Нижче

Час позиціонування 90° (приклад)

	Пункт N0.	Конкурент
	Відпустіть затиск шпинделя
	Прискорення
	Лінійний обертальний рух	Лінійнообертальний рух
	Уповільнити	Уповільнити
	Механічна обробка	Механічна обробка
	Затискний шпиндель	Затискний шпиндель
	Час циклу	Час циклу

Швидкісна здатність	Жорсткість

Довговічність	3 Роликовий підшипник

Yueli500 Довідкові дані

КОД НОМЕР		ОДИНИЦЯ	Юелі500
Діаметр столу		φмм	500
Висота центру		мм	320
Отвір шпинделя		φмм	200
Т ширина прорізу		мм	14
Ширина направляючої клавіші		мм	18
Серводвигун		FANUC	b22
Серводвигун		MITSUBISH	HF302
Мінімальний приріст			0,001°
Шестерня			1:80
Максимальна швидкість обертання (3000 об/хв)		об/хв	25
Вихідний крутний момент		кг/м	350
Гідравлічний ресурс пневматичний/гідравлічний		кг/м²	40
Вихідний крутний момент при гальмі		кг/м	350
Точність індексації		сек	15
Повторюваність		сек	4
Якість продукції		кг	600
Допустимий вага ваги	вертикальний	кг	400
	горизонтальний	кг	800
	вертикальна задня бабка	кг	800
Допустиме навантаження		кгс-м	5000
		Ж*Л кгс-м	400
	F	Ж*Л кгс-м	350
