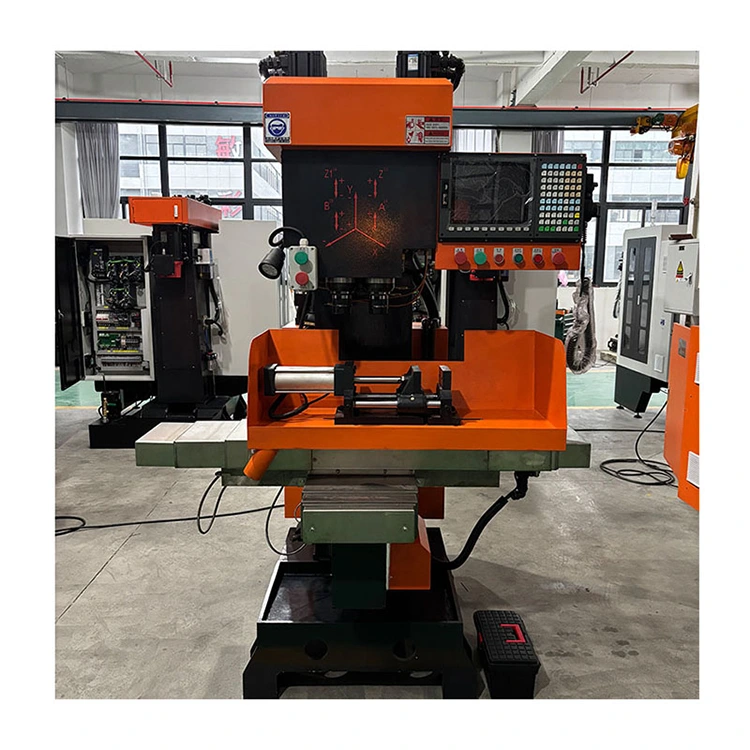

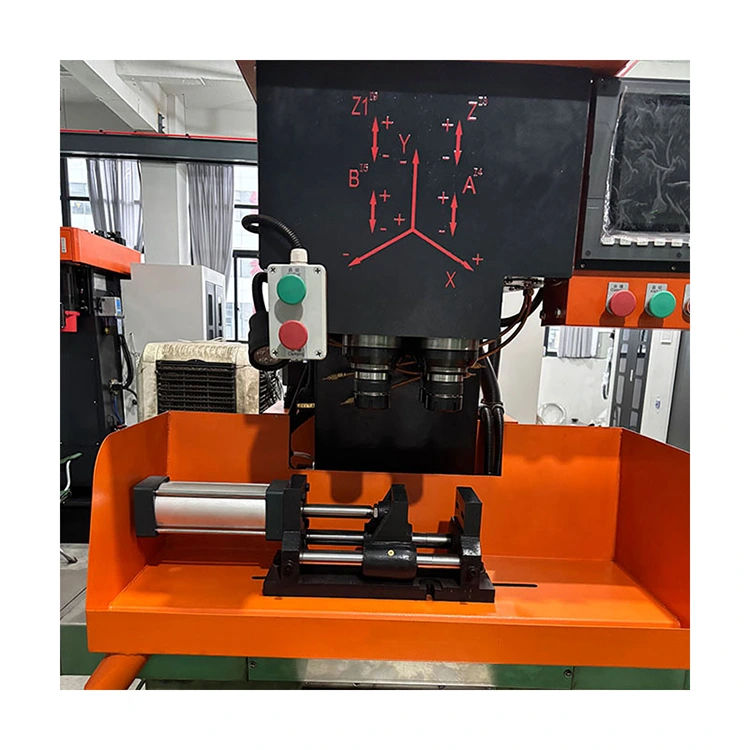

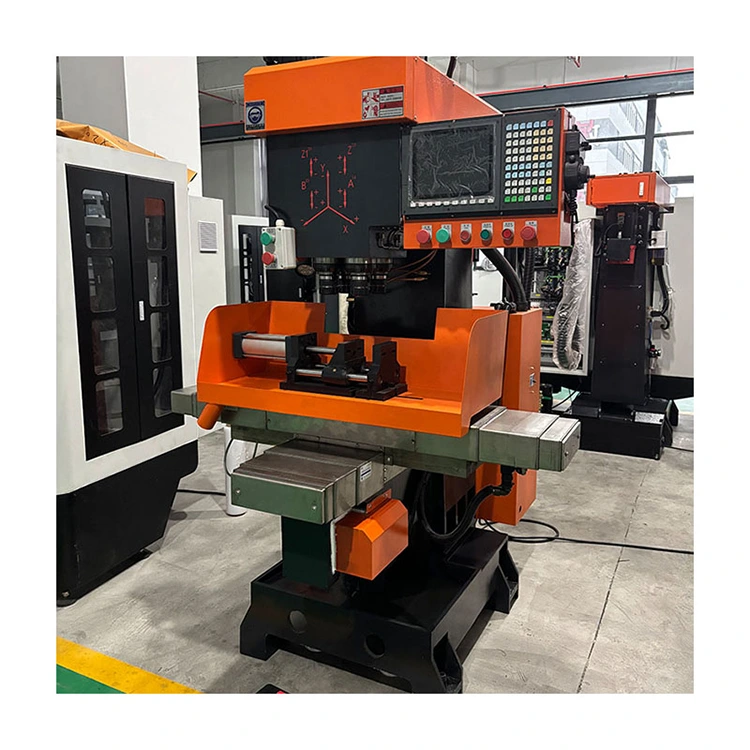

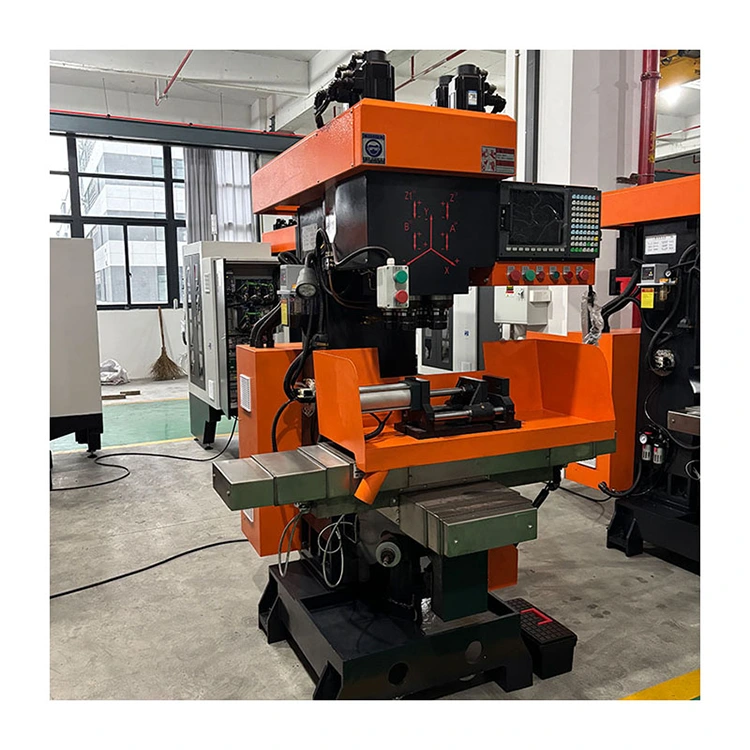

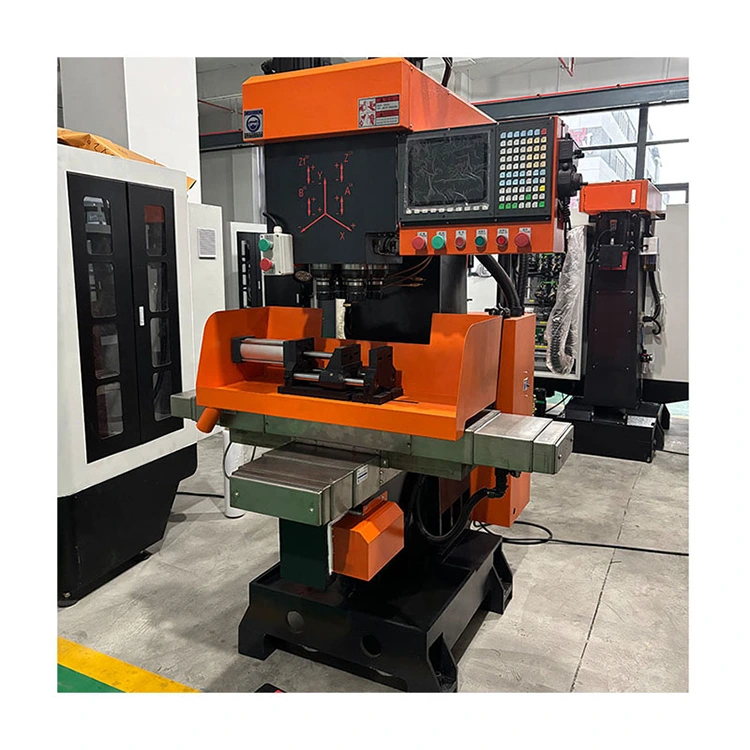

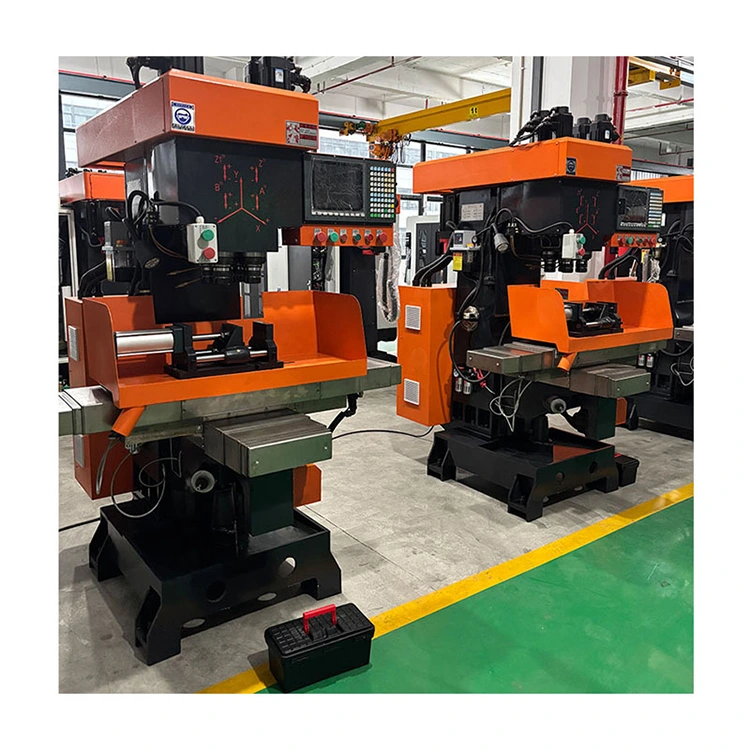

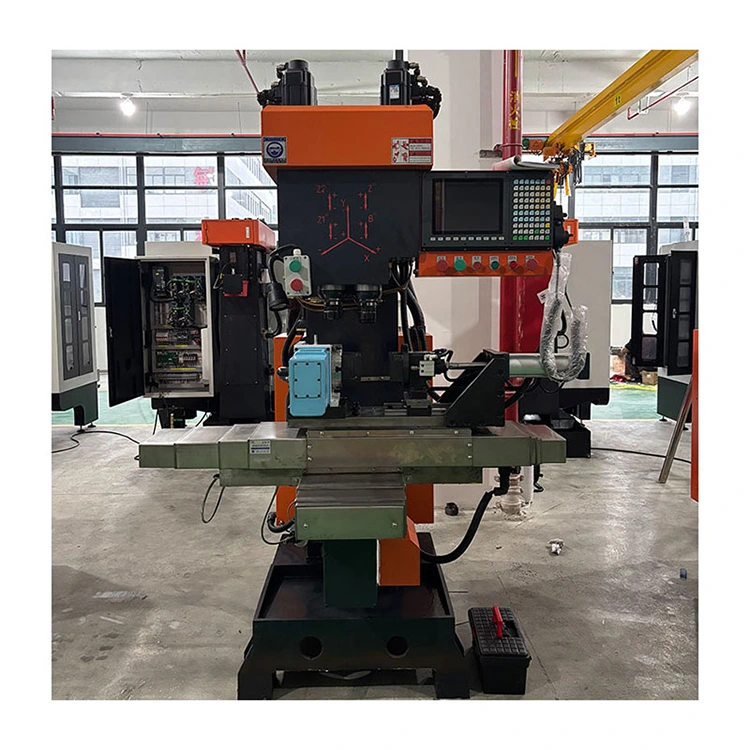

Вертикальний 4-х шпиндельний верстат з ЧПК

Будова і продуктивність верстата

1. У центрі високоякісного вертикального 4-шпиндельного верстату з ЧПК YueLi використовується тайванська система керування Hust для секції програмного керування, яка має функцію виявлення для запобігання пошкодженню кранів або інструментів, спричинених несправністю електромагнітного клапана або циліндра; він має зручний інтерфейс і простий у використанні.

2. Вертикальний 4-шпиндельний комбінований верстат з ЧПК підходить для обробки середніх і великих партій деталей, він може завершити процес за одну операцію затискання, пропонуючи високу ефективність і хорошу точність.

3. Нарізний механізм не потребує зміни передачі ходового гвинта; крок стандартний, а головний серводвигун Alpha має вбудовану функцію перетворення частоти, що покращує шорсткість поверхні різьби оброблюваних деталей і забезпечує точність обробки.

4. Незалежно розроблені компоненти силової головки, точні шліфовані, з хорошою зносостійкістю та тривалим терміном служби.

5. Система ЧПК Hust дозволяє встановлювати відповідну швидкість подачі за потреби. Після тривалого використання ходовий гвинт може зношуватися, а сама система має функцію компенсації інструменту.

6. Усі рухомі поверхні ковзання використовують централізований автоматичний пристрій змащення для забезпечення терміну служби верстата.

7. Рух слайд-столу приводиться в дію серводвигуном, що дозволяє цифрове налаштування кількох координат, що забезпечує високу точність позиціонування, низький рівень вібрації та швидку швидкість реакції.

8. Під час обробки статус обробки заготовки відображається на сенсорному екрані, а також є функція сигналізації в разі несправності.

9. Повністю закритий захист забезпечує особисту безпеку та покращує середовище обробки.

Основна конфігурація

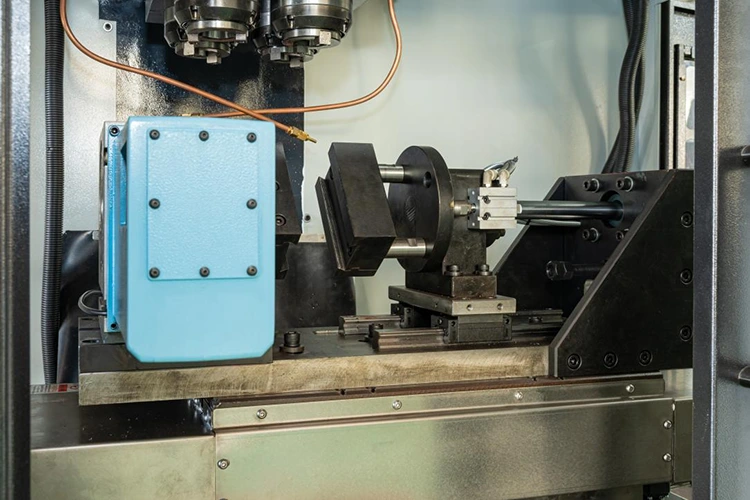

Параметри четвертої осі

Інструкція з монтажу

1. Встановлення платформи має бути скориговано відповідно до положень статті 3.1 GB/T17421.1-1998. Верстак помістіть посередині ходу, а в центрі – рівень. Показник рівня як у вертикальному, так і в горизонтальному напрямках не повинен перевищувати 0,04/1000 мм.

2. Основний шнур живлення не повинен бути менше 4 мм². Після завершення підключення перевірте, чи правильно підключено та чи затягнуті клеми проводки.

3. Встановлення вертикального 4-шпиндельного компаундного верстата з ЧПК має бути заземлено відповідно до вимог, опір верстата до землі має бути менше 4 Ом, а діаметр дроту заземлення має бути більше 2,5 мм².

Поля застосування

Високоякісна вертикальна 4-шпиндельна компаундна машина з ЧПУ YueLi здатна виконувати металеве різання мідних деталей, алюмінієвих деталей, цинкових сплавів і сталевих деталей і підходить для таких галузей, як сантехніка та сантехніка, протипожежні клапани, обладнання для керування дверима, обладнання для побутових приладів, лічильники води та деталі для автомобілів/мотоциклів, а також аерокосмічна промисловість.
