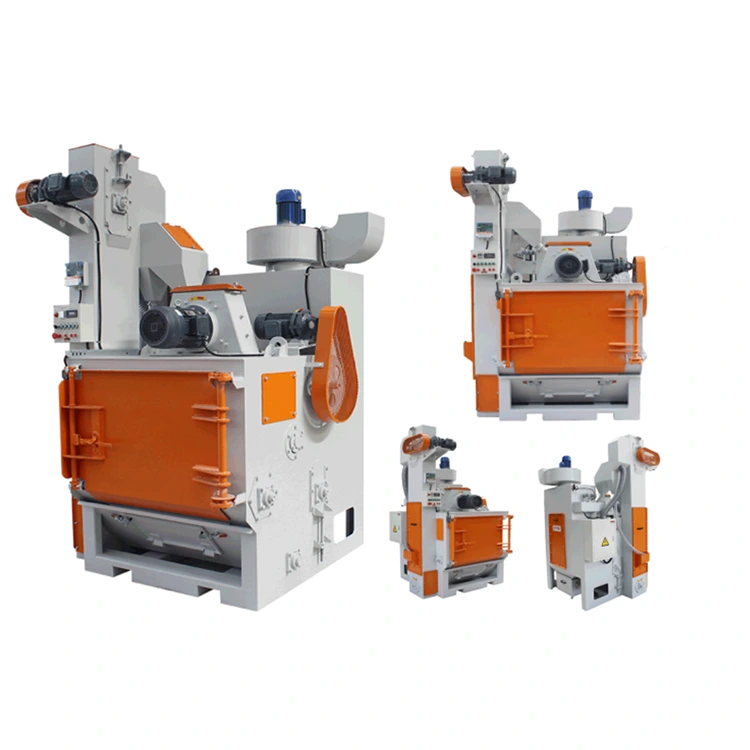

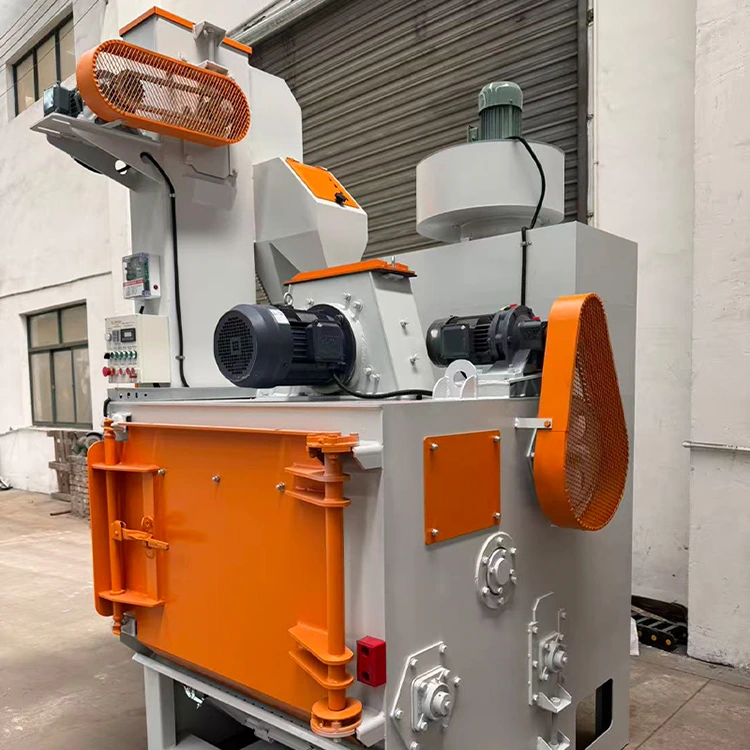

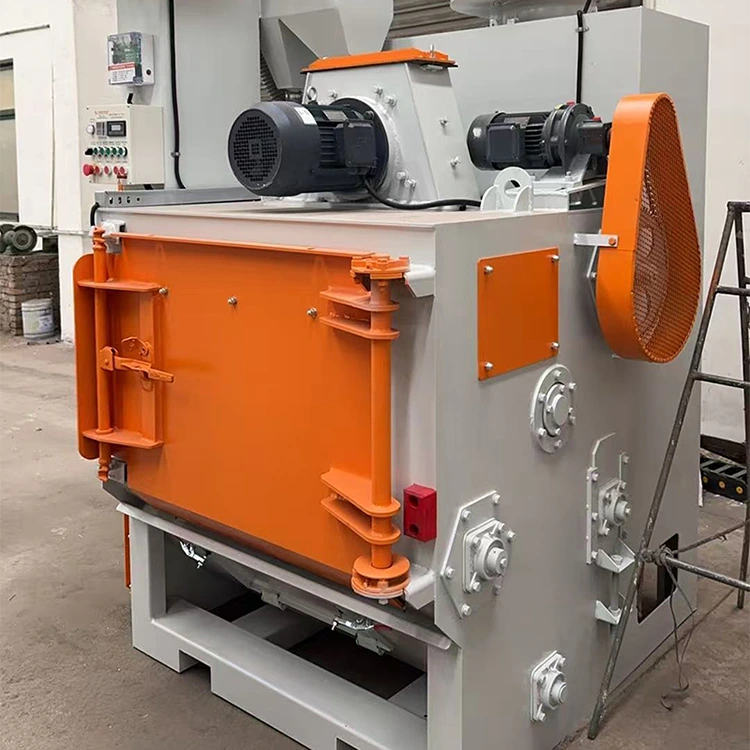

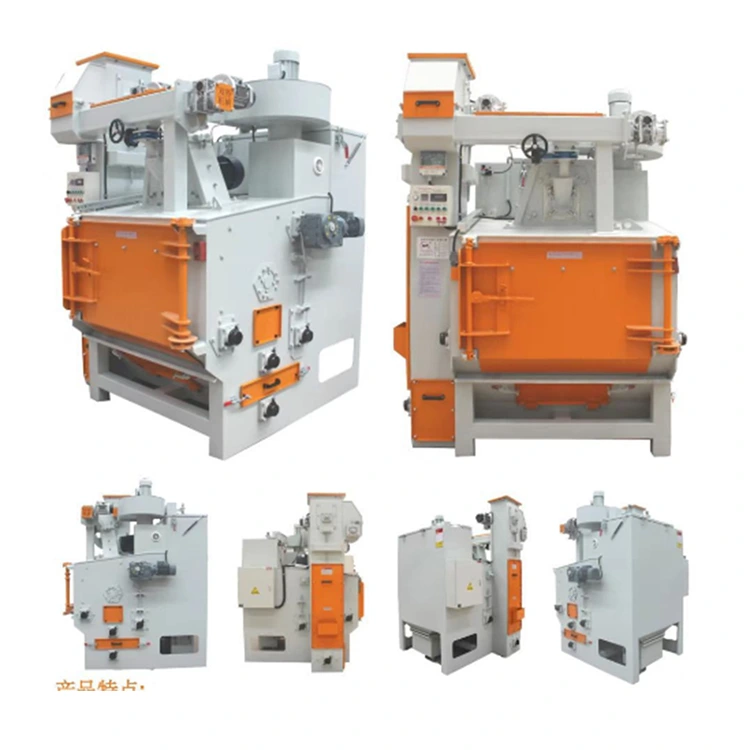

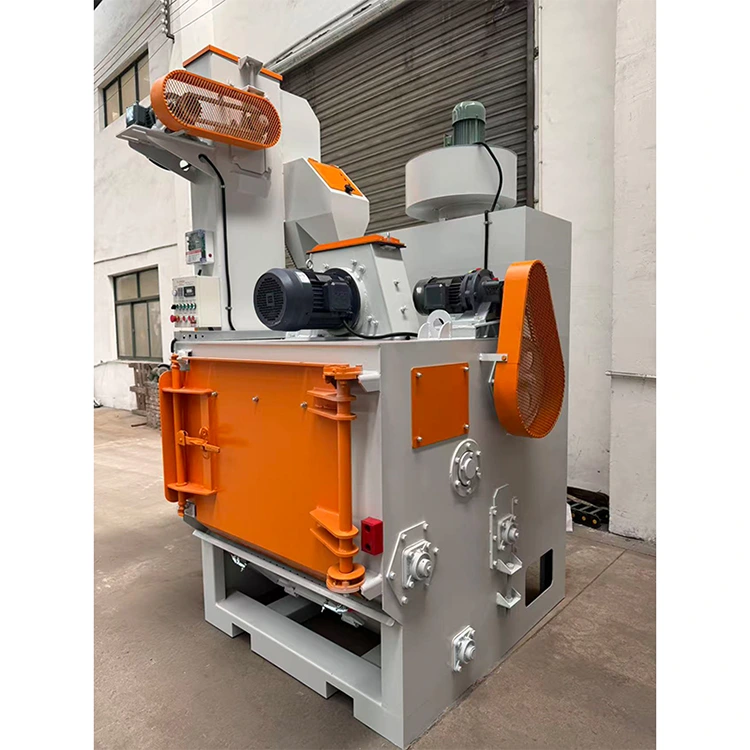

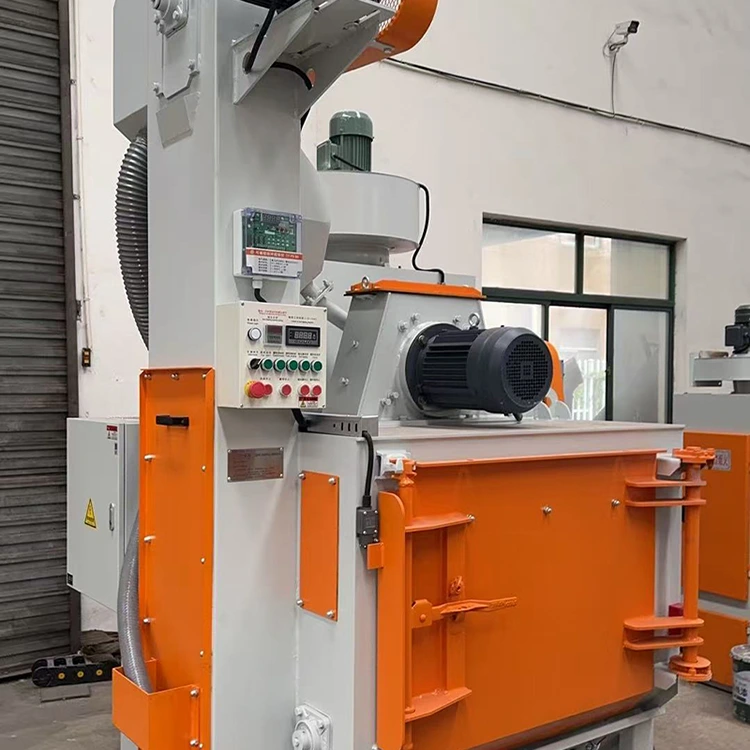

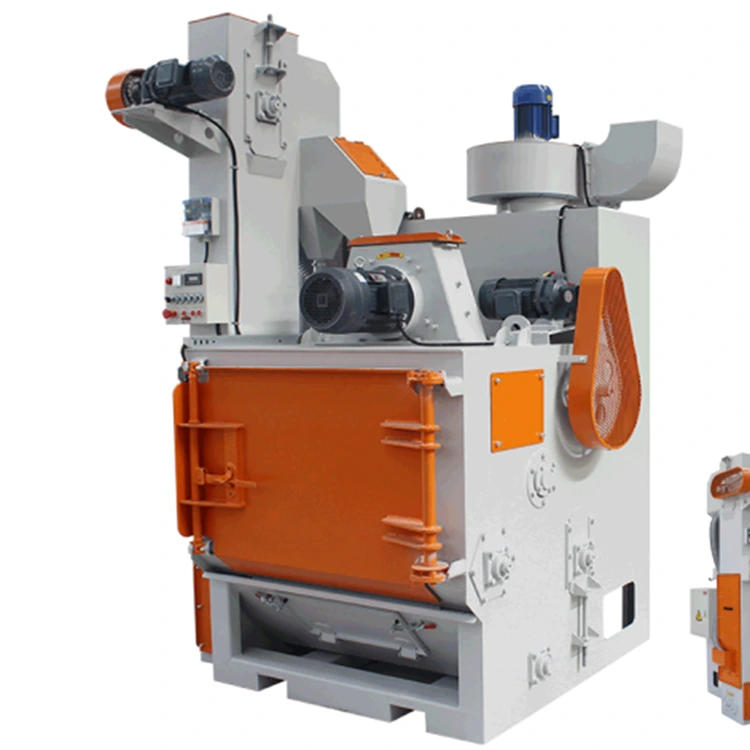

Дробеструйна машина гусеничного типу

Дробеструйна машина гусеничного типу Quanzhou Yueli – це інтегрована дробеструйна машина гусеничного типу. Має інтегровану конструкцію з трифазним чотирипровідним підключенням для негайної роботи. Оснащений струйним двигуном потужністю 7,5 кВт, пилозбірником імпульсного фільтра, захисними пластинами з марганцевої сталі Mn13 або зносостійкого чавуну. Розміри машини: 1800 × 1850 × 2850 мм. Модель: ST650 Pro Max)

Надіслати запит

Опис продукту

Дробеструйний апарат гусеничного типу виробляє Quanzhou Yueli Automation Equipment Co., Ltd. Машина має інтегровану конструкцію, яка може працювати відразу після підключення до трифазної чотирипровідної мережі без необхідності додаткового встановлення на місці. Висота завантаження та розвантаження невелика (гусенична стрічка 780 мм від землі), що робить роботу зручною та зменшує трудомісткість. Машина оснащена пиловловлювачем імпульсного фільтра для низького викиду пилу та шторним сепаратором для ефективного відділення дробу та пилу.

Особливості продукту

Дробеструйний апарат гусеничного типу пропонує такі функції.

· Інтегрований дизайн. Працює відразу після підключення до трифазної чотирипровідної мережі. Додаткова установка на місці не потрібна.

· Мала висота завантаження та розвантаження (гусенична стрічка 780 мм від землі). Зручна експлуатація. Знижує інтенсивність праці.

· Захисні пластини камери можуть використовувати катані пластини з марганцевої сталі Mn13 або захисні пластини з чавуну, що зносостійкі. Марганцеві пластини мають невеликий зазор поворотного столика і тривалий термін служби. Зносостійкі плити забезпечують високу економічність. Гнучкий вибір.

· Сепаратор шторного типу для ефективного відділення пострілу та пилу.

· Імпульсний фільтр-пиловловлювач для низького викиду пилу.

· Товщина дверей 7,5 мм з хорошим ущільненням, без пострілу.

· Колесо для дробеструйної обробки використовує матеріал з високим вмістом хрому (Cr20) із процесом охолодженого лиття для тривалого терміну служби.

· Усі електричні компоненти CHINT для високої стабільності.

· Розміри машини: 1850×1800×2850 мм для зручного транспортування.

Технічні характеристики та конфігурація

У наступній таблиці наведено повну конфігурацію дробеструйної машини гусеничного типу
● = Включено ○ = Додатково / Не включено

компонент	Функція / Конфігурація	Специфікація	ST650 Pro	ST650 Макс	Зауваження
Дробеструйне колесо	Потужність вибухового двигуна	7,5 кВт	●	●
	Модель піскоструминного колеса	STQ036	●	●	Прямий привід
	Швидкість потоку дробу	200 кг/хв	●	●
	Регулювання швидкості незалежно від змінної частоти		○	○	Додатково
	Зносостійка захисна пластина	Cr20	●	●
Система циркуляції пострілу	Потужність двигуна ліфта	1,5 кВт	●	●	Настроювана роздільна конструкція для легкого розбирання
	Спосіб відділення пострілу	Завіса поділу повітря	●	●
	Вантажопідйомність пострілу	30 т/год	●	●
	Система фотоелектричного виявлення ліфта		○	○	Додатково
палата	Ширина гумової гусениці	1130 мм	●	●	Отвори на вибір 3-8 мм

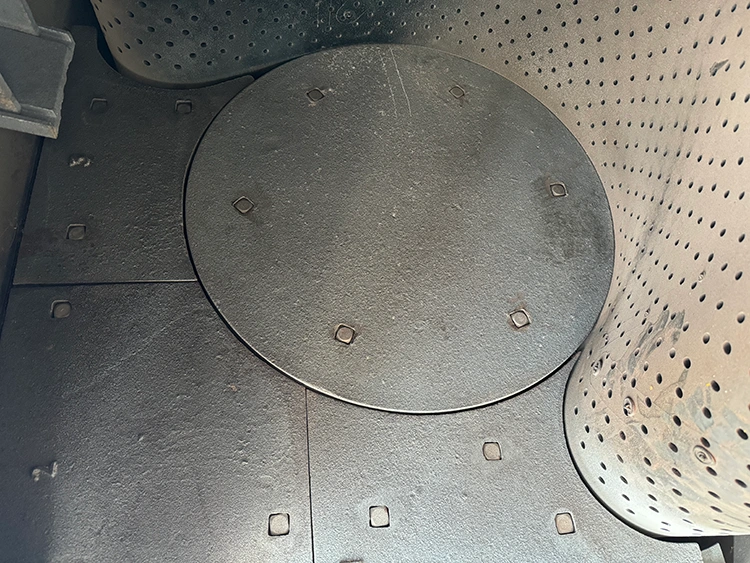

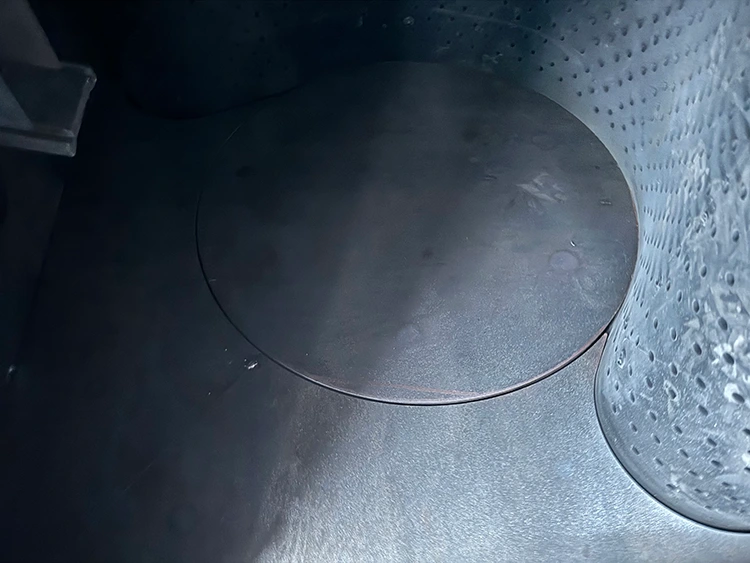

	Діаметр кінцевого диска	600 мм	●	●
	Чавунна захисна пластина	акторський склад	●	○	Зносостійкий чавун
	Захисна пластина з марганцевої сталі	Закатаний	○	●	Немагнітний Mn13
	Потужність двигуна гусеничного ходу	1,5 кВт	●	●	Перетворювач частоти необов'язковий
	Товщина дверей	7,5 мм	●	●	Ручка дверей контейнера
	Вторинний захист марганцевої сталі	10 мм	●	●	Всередині правого оглядового порту
	Ємність заготовки	260 кг	●	●	Для виробів, що легко скочуються
Система збору пилу	Напрямний порт для зменшення шуму вентилятора		○	●
	Імпульсний фільтр-пиловловлювач	2 патрони	●	●	320×900 мм
	Вибуховідвідна пластина	250×250 мм	○	○	Додатково для алюмінієвих деталей
	Мобільний пилозбірний візок		●	●	Нижче пилозбірник
	Потужність вентилятора	2,2 кВт	●	●
Електрична система управління	Сенсорна панель	Незалежний	●	●	PLC HMI необов'язковий. Вхідний кабель ≥8 мм²
	Поточний дисплей	Цифровий дисплей	●	●
	Підключення живлення	380 В 50 Гц	●	●	Трифазний чотирипровідний
	Загальна потужність	13 кВт	●	●
Джерело повітря	Труба впуску повітря	8 мм	●	●	Тиск 5-8КГ
Розміри	Довжина×Ширина×Висота	1,80×1,85×2,85м	●	●

Особливості дизайну

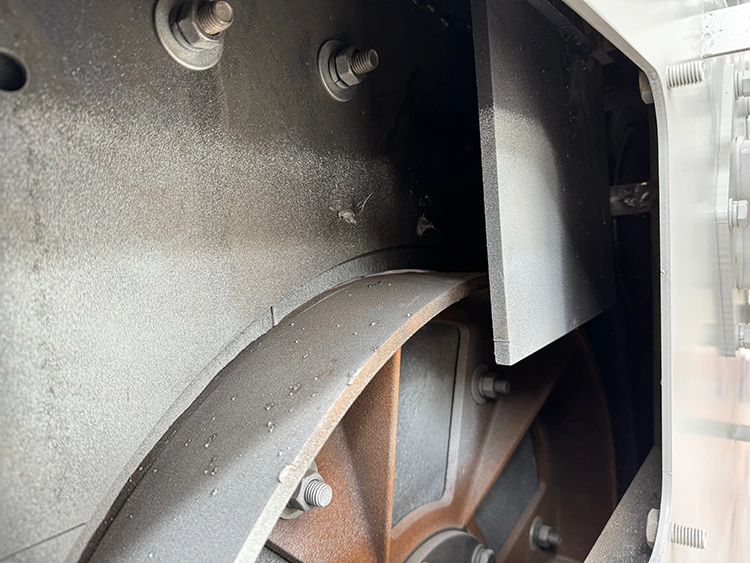

Вторинний захист марганцевої сталі

Ефективно захищає корпус камери.
Стандарт для всіх версій

Мобільний пилозбірний візок

Робить прибирання пилу зручнішим.

Вибуховідвідна пластина

Підвищує безпеку під час експлуатації.
Додатково (для алюмінієвих деталей)

• ST650 Pro: зносостійка чавунна захисна пластина

Часті запитання

Яка потужність потрібна для цієї дробеструйної машини?

Машина використовує трифазне чотирипровідне джерело живлення 380 В 50 Гц. Загальна потужність 13кВт. Вхідний кабель має бути 8 мм² або більше.

Яка місткість заготовки?

Вантажопідйомність заготовок становить 260 кг для виробів, що легко згортаються.

Які розміри машини?

Розміри машини 1800×1850×2850 мм.

У чому різниця між версіями Pro і Max?

Версія Pro використовує зносостійкі чавунні захисні пластини. Версія Max використовує захисні пластини з марганцевої сталі Mn13. Версія Max також включає направляючий порт для зменшення шуму вентилятора.

Який пилозбірник використовує машина?

Машина використовує імпульсний фільтр-пиловловлювач з 2 фільтруючими картриджами (320×900 мм). Потужність вентилятора 2,2 кВт.

Яка висота навантаження?

Гусеничний ремінь знаходиться на висоті 780 мм від землі, що забезпечує малу висоту завантаження та розвантаження для зручності експлуатації.

З якого матеріалу виготовлені компоненти дробеструйного колеса?

Дробеструйне колесо використовує матеріал з високим вмістом хрому (Cr20) із процесом охолодженого лиття для тривалого терміну служби.

Технічні характеристики продукту

Модель	ST650B
Діаметр ролика	400 мм
Розміри машини (Д×Ш×В)	1850 × 1900 × 2600 мм
Тип	Гусеничний тип
Походження	Яньчен, Китай
Швидкість роботи	1200
Загальна потужність	12,1 кВт
Обсяг повітря для збору пилу	9850
Потужність пилозбірника	22 кВт
Аксесуари	20
