Основна вибірка поза ковзанкою

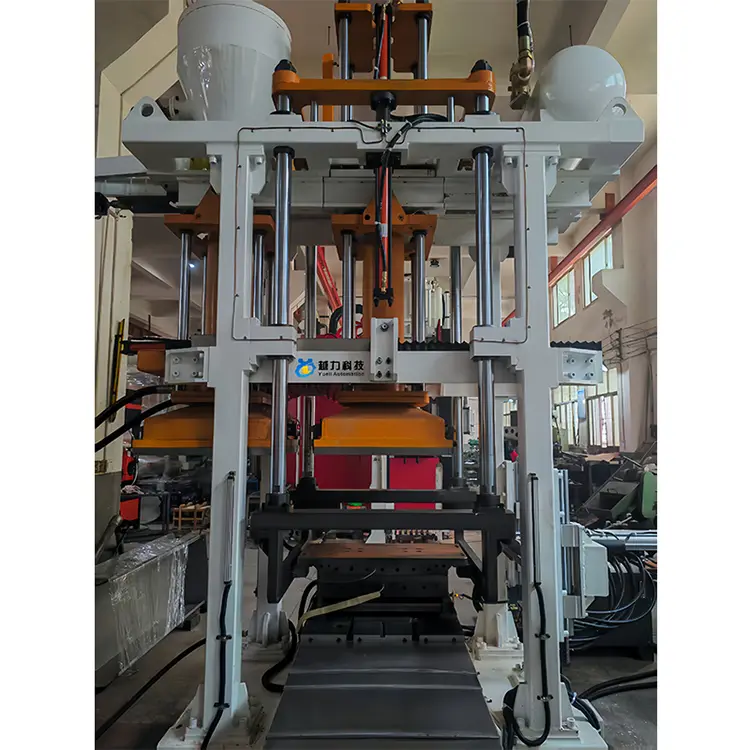

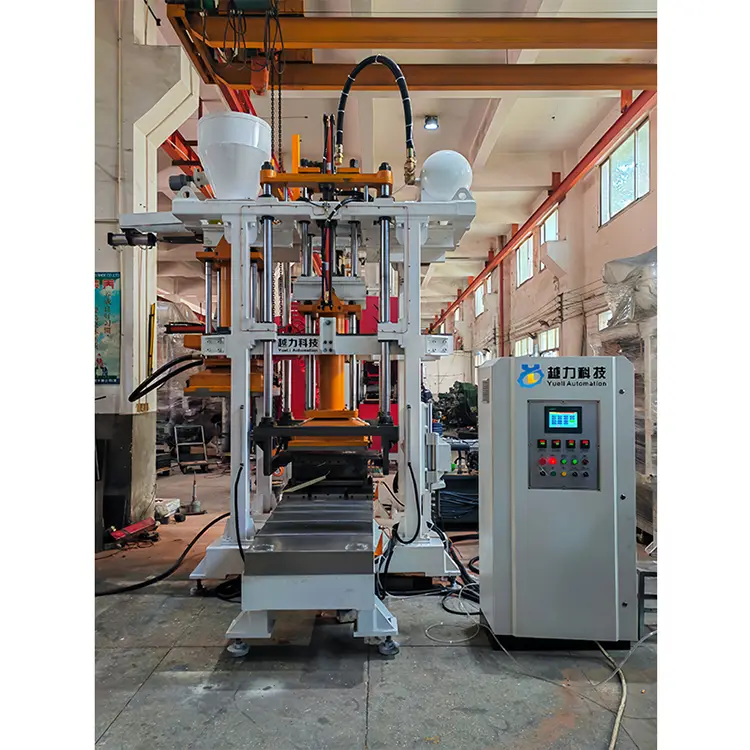

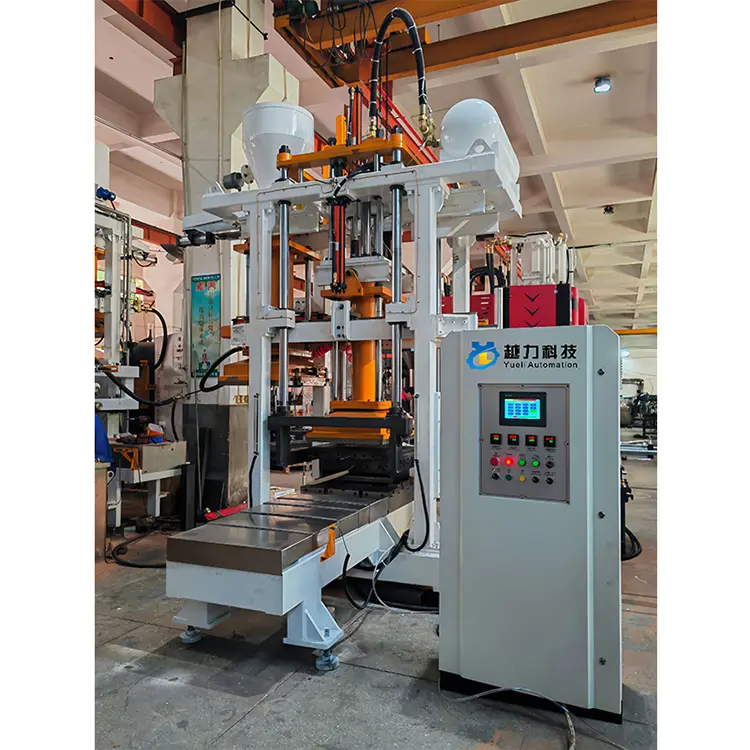

Висококласний повністю автоматична машина для зйомки ядра з холодною ядром. Горизонтальна розлука цвілі

◆ Вступ обладнання:

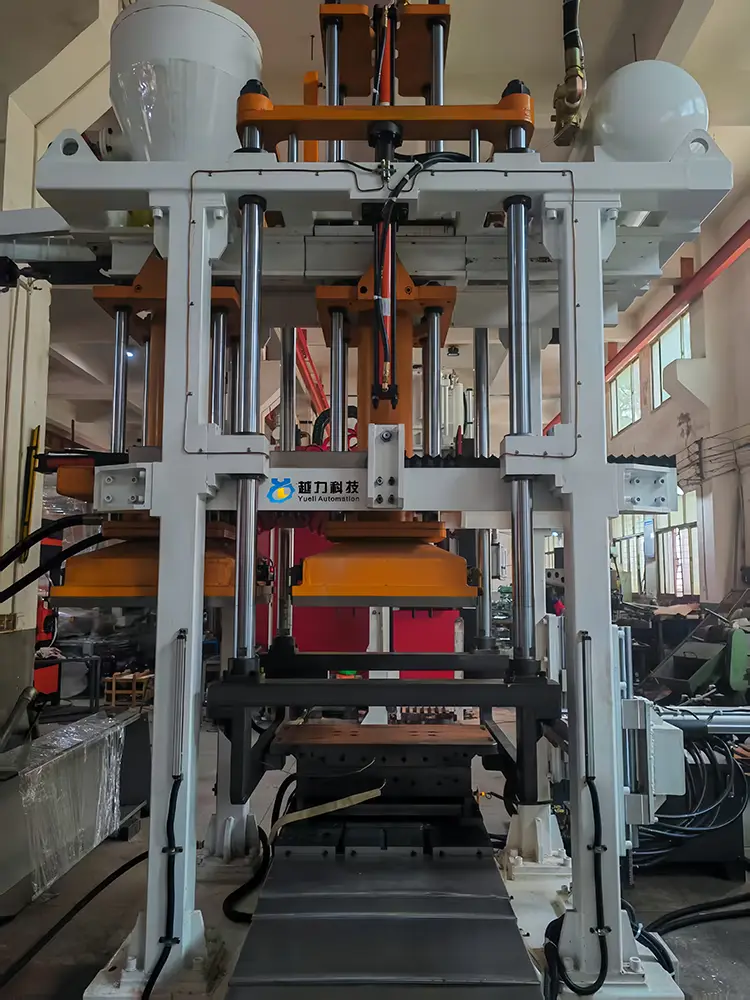

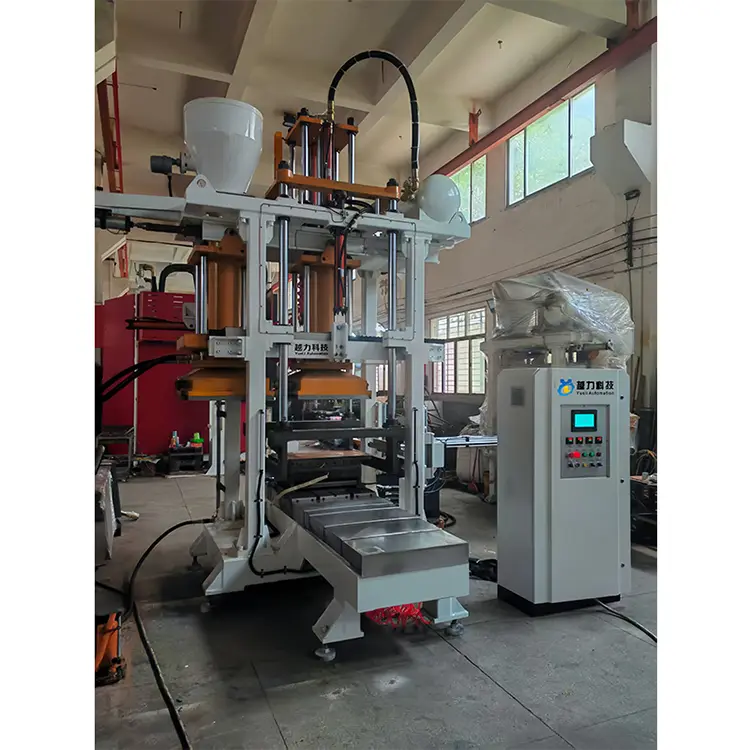

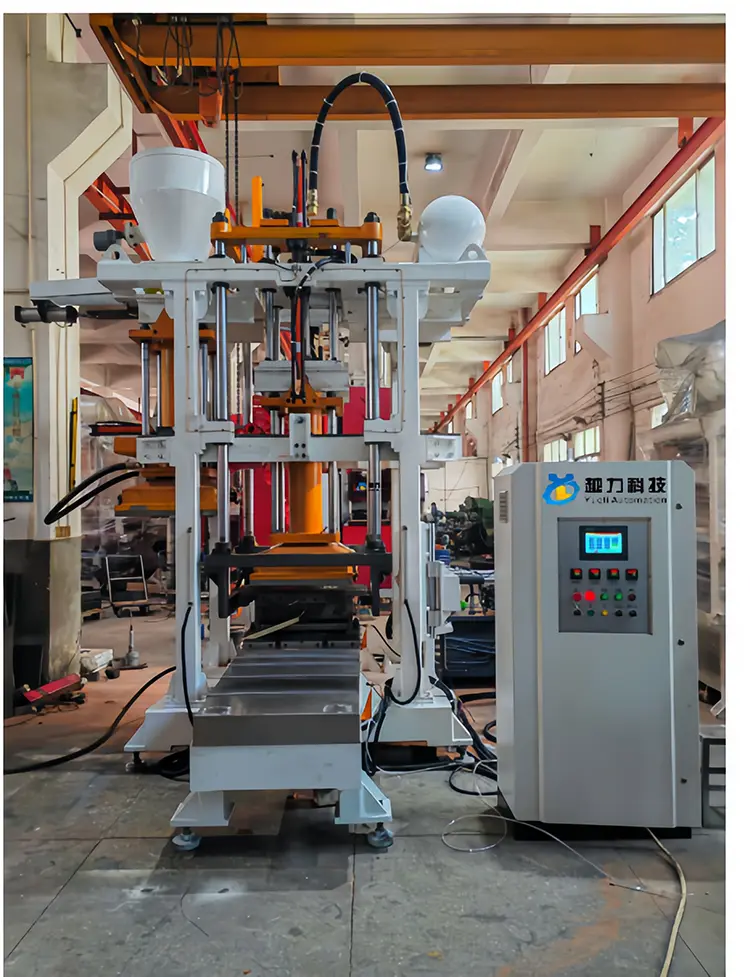

[Повністю автоматична машина для стрільби з холодного ядра. Горизонтальна розлука цвілі]

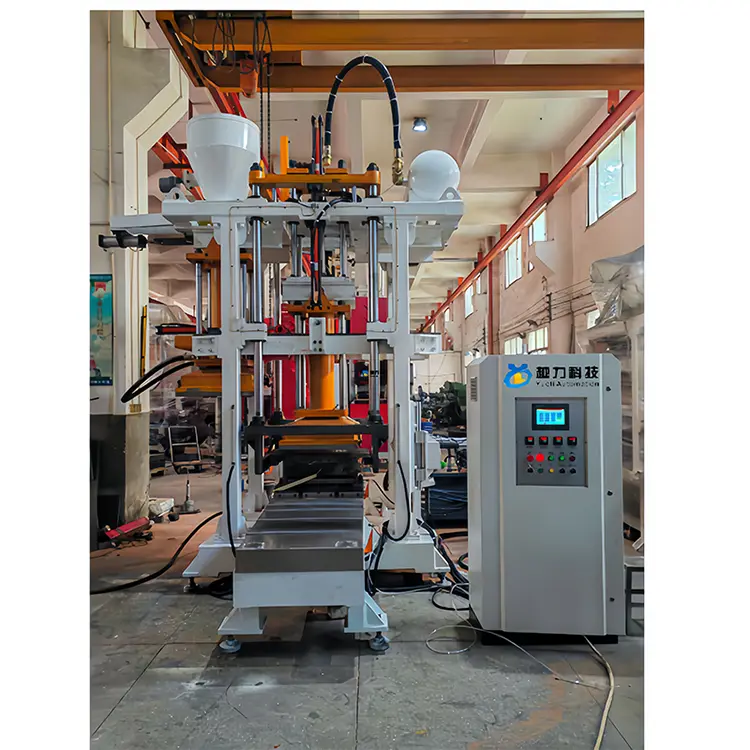

YL1080H-40A повністю автоматична машина для стрільби з ядра з холодного ядра [Відмінна зйомка вертикальної піску. "Горизонтальна розлука цвілі.

Програмована система управління програмою PLC. Servo Precision Hydraulic System. Видалення ядра з зовнішньої сторони лінійної направляючої машини. Індукція ліфта додавання піску

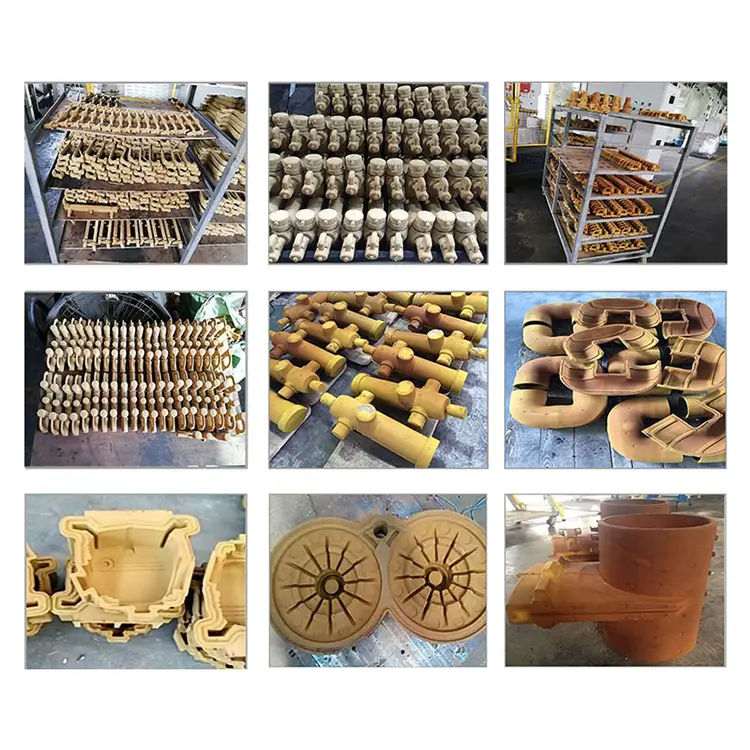

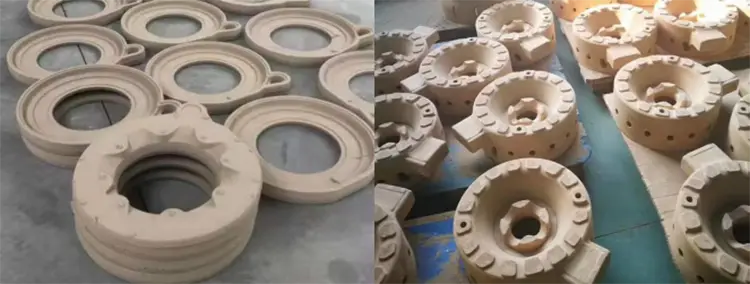

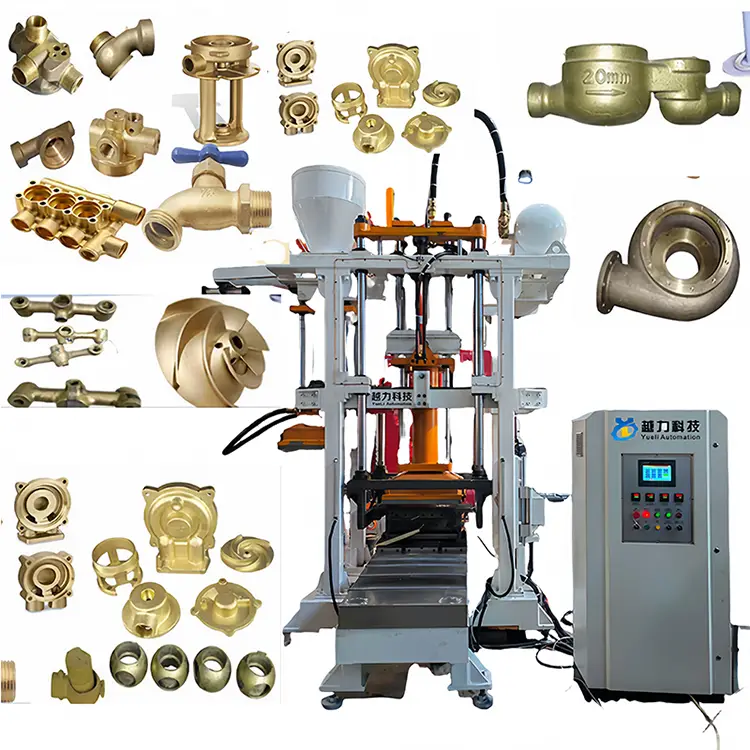

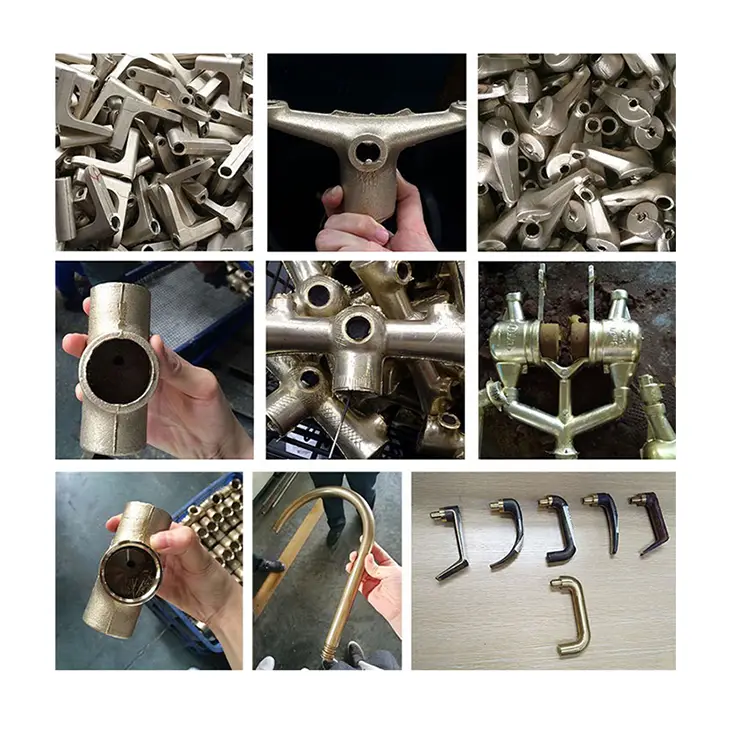

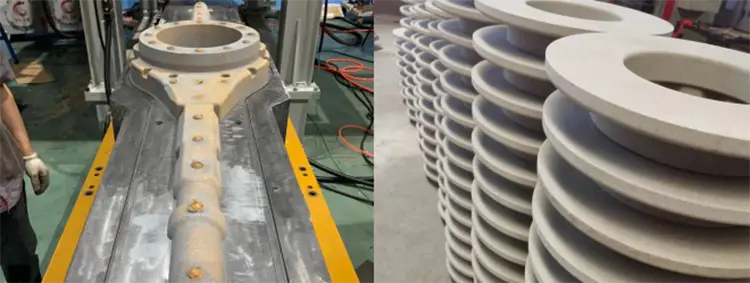

Повністю автоматична машина для стрільби з холодного ядра (горизонтальна розлука цвілі) також має відмінну вертикальну стрільбу з піску. Горизонтальна розлука форми. Лінійний посібник з нижньої форми видаляється для прийому ядра. Інтелектуальна машина для додавання піску зондування, повністю автоматична/ручна операція холодної ядра для виготовлення ядра, працює над принципом введення змішаного сирого піску в ядровий коробку, дме газ, а потім швидке затвердіння, тим самим досягаючи щільної і гладкої поверхні. Високоякісні продукти ядра для ядра з піском з точними розмірами широко використовуються в таких галузях, як захист від пожежних клапанів, лиття стека форми з чавунної оболонки та точне лиття нових алюмінієвих сплавів з енергетики.

◆ Основні технічні характеристики та моделі обладнання

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512h-50a

◆ Основні функції обладнання [YL1080H-40A COLD CORE. "Основна вибірка поза ковзанням.

1. Відмінна вертикальна пісковика. Горизонтальний розлучення форм. Німецька система управління Siemens

2. Інванс Servo Precision Hydraulic Syste

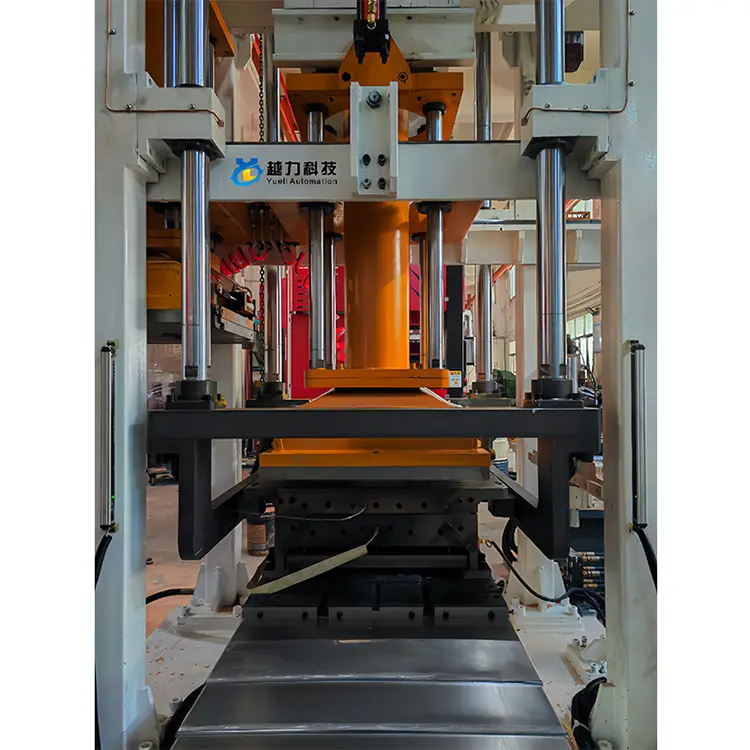

3. Серце взято з зовнішньої сторони лінійної направляючої машини Precision Line Suld of The Nour Die, а інтелектуальна машина для додавання піску використовується

.

◆ Основне обладнання Технічні параметри [YL1080H-40A COLD CORE] "Основний відбір проб поза межами ковзання.

Процедура роботи обладнання [YL1080H-40A COLD CORE. "Основна вибірка поза ковзанням.

Нижній вхід цвілі → Закриття цвілі [тиск вниз] → Вхід комбінованого модуля [модуль, що винищує ядровий модуль] → Введення голови введення піску → Введення піску Головна головка вниз → Введення піску → Вихідний вихлоп для введення голови → Введення голови введення піску → Введення голови введення піску (скидання)

Пісочний вискоблювання (очищувальний пісок) → вниз тиск впорскувальної головки впорскування повітря → впорскування повітря → затвердіння піщаного ядра → втягування комбінованого модуля (видалення ядра та скидання) → верхня форма (пісок, що залишається у формі) → Перший відкриття цвілі 20-50 мм пісочного ядра) → Друга форма, що вводить голову, що піднімається на голову → Нижня форма Основне деколування) → Видалення ядра поза машиною → ⒆ Час видалення безпечного ядра → ⒇ Нижня цвіль Скиньте верхнє ядро

◆ Конфігурація обладнання [YL1080H-40A COLD CORE. "Основна вибірка поза ковзанням.

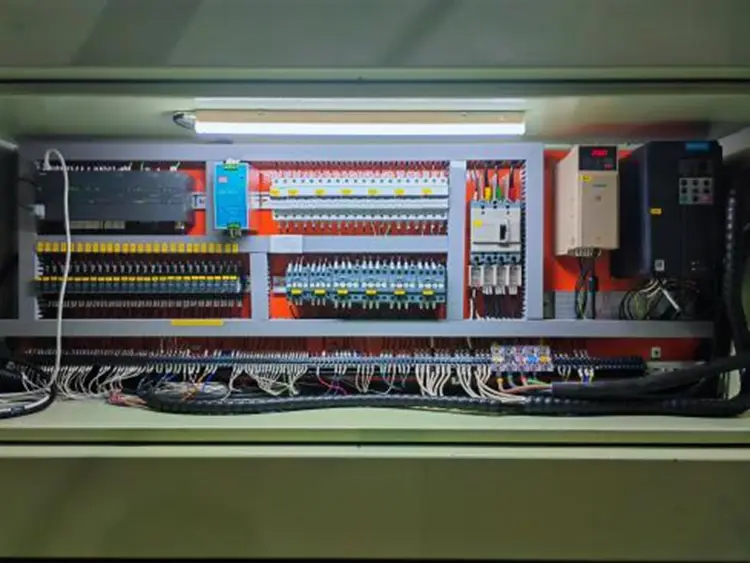

1. Система електричного управління: Електрична система управління високим класом від Siemens з Німеччини (сенсорний екран та тип розділеного програми)

Кнопки Siemens Series Series Suld End [Кнопка запуску, перемикач обертової передачі]

2. Гідравлічна система: Huichuan Servo Precision Streeless Speed ​​Change Hydraulic System, Taiwan Brand Hydraulic Component

3. Пневматична система: Тайваньська точна пневматична система [циліндри. Електромагнітний клапан. Процесор джерела повітря

4. Система атомізації: чиста імпортована японська система обробки точності SMC. Пневматичні компоненти SMC Core

5. Електричні прилади з низькою напругою: Снайдер з низькою напругою електричних приладів. Перемикач близькості OMRON. Taiwan Mingwei перемикач живлення

5. Контроль безпеки: рухомі частини отвору та закриття форми оснащені індуктивними засобами безпеки

6. Система змащування: Основні рухомі частини цвілі для отвору та закриття оснащені автоматичною системою змащування нафти

7. Дисплей тиску: тиск дії обладнання та тиск зйомки піску відображаються незалежно

8. Зовнішній вигляд обладнання: порошкове покриття та випічка лаків. Обробка поверхні вищого класу

◇ Інші детальні конфігурації:

[1] Сенсорний екран PLC: Siemens, Німеччина

[2] Процесор програмного центру: Siemens, Німеччина

[3] Перемикач кнопки: Сіменс, Німеччина

[4] Контактор змінного струму: Шнайдер

[5] Реле: Шнайдер

[6] Перемикач близькості OMRON

[7] Перемикання живлення: Mingwei, Taiwan

◆ Основні особливості та переваги обладнання [YL1080H-40A COLD CORE. "Основна вибірка поза ковзанням.

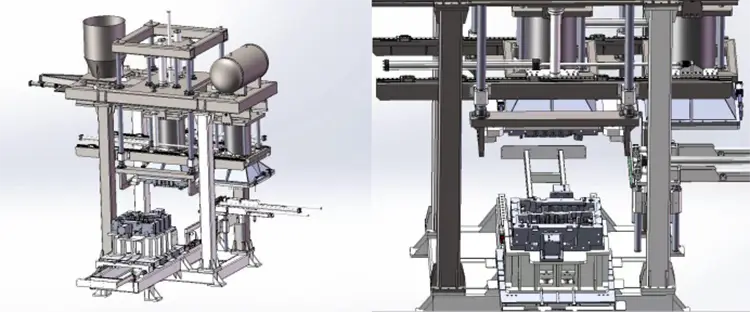

◇ Точність та стабільність: Загальна структура стрільби з стрільби з холодного ядра YL1080H-40A приймає принцип проектування та стабільності високої стандартної механічної структури, з відмінними та суворими виробничими процесами. Він використовує високоточне обладнання для точної обробки, а структура рухомих деталей є дуже точною. Вся конструкція машини стабільна і довговічна протягом тривалого часу.

◇ Відмінна піскострумина обробка: машина з піскоструминною машиною з холодною ядром YL1080H-40A має відмінний метод вертикальної піскоструминної обробки, покладаючись на зйомку тиску обладнання

Принцип піску та природний гравітаційний ефект смоляного піску; Форма оснащена швидким і гладким методом вихлопу з трьох сторін одночасно. Процес виготовлення ядра може заповнити порожнину форми в найкоротший час. Сердечок з піском щільне, повне і гладке, а вихід виготовлення ядра високий.

◇ Інтелектуальна та ефективна: IL1080H-40A COLD CORE CORE SHOT SHEOT SHEOT має високий ступінь автоматизації. Він оснащений точними лінійними путівниками для видалення ядер з нижньої форми, що робить видалення ядра легким та високо автоматизованим. Це дозволяє одній людині працювати з декількома машинами, забезпечуючи стабільність, плавність, ефективність та безпеку.

Висока швидкість урожайності: машина для стрільби холодного ядра YL1080H-40A має відмінний метод зйомки вертикального піску, висококласну точну механічну структуру, високу герметичну продуктивність, сильну силу стрільби з піском, щільні та гладкі піску піску, точні розміри та високоякісні пісочні ядра з високою швидкістю урожайності. Це може ефективно контролювати обробку припуску кастингу.

◇ Захист навколишнього середовища високого класу: YL1080H-40A холодного ядра для ін'єкційного ліплення ядра приймає високі стандарти захисту навколишнього середовища для кастингових машин. Під час процесу проектування обладнання високі вимоги до охорони навколишнього середовища для диму та пилу під час виробничого процесу були всебічно та ретельно враховані. Дим та пилом були рівномірно інтегровані для обробки, а розроблена машина з високого захисту навколишнього середовища ефективно покращувала навколишнє середовище кастингової майстерні.

◇ Вишуканий і довговічний: Процес проектування YL1080H-40A COLD CORE CORE SHOTING MAGHT повністю враховував термін служби обладнання. Різні компоненти виготовляються з високими стандартами та розумними матеріалами на основі різних вимог до використання. Вимоги до термічної обробки та деталі зовнішності добре обробляються, гарантуючи, що обладнання може підтримувати свою точність тривалий час, залишатися стабільними та гладкими та мати вишукані деталі.

◇ Застосовувані матеріали: постріл сухого піску [суха фенольна смоляна пісок]

◆ ЕКСПЛУАТАЦІЯ ТА ВИКОРИСТАННЯ:

(1) Перевірте, чи були належним чином підключені труба для введення повітря та джерело живлення (трифазний 380 В, 50 Гц).

(2) Зніміть пил на обладнання після встановлення. Інструменти та інші Сундри.

⑶ Чи знаходиться обладнання в початковому положенні, коли форма відкрита для забезпечення безпеки операторів.

⑷ Встановіть на машину форму (основну коробку); За будь -яких обставин, перед тим, як відкрити повітряний клапан (постачаючи повітря в обладнання), встановлюючий стрижень повинен бути висунутий у простір між робочою мовою машини та головою впорскування піску, щоб уникнути пошкодження та забезпечити безпеку персоналу.

⑸ Закрийте основний вимикач живлення та всі комутатори управління та перевірте освітлювальні роботи. Перевірте, чи світло сигналу живлення на панелі управління нормальним.

(6) Відкрийте основний впускний клапан і перевірте, чи знаходиться тиск повітря в повітряній трубі в межах нормального діапазону від 6 до 7 кПа.

Переключіть режим роботи машини в ручний режим і вручну налагоджуйте, чи кожна рухома частина машини працює безперебійно і нормально.

Незалежно від того, чи дії відкриття та закриття форми гладкими чи ні, встановіть розумний час відкриття та закриття форми відповідно до характеристик форми

② Перевірте, чи є прогреси та відступу комбінованого модуля гладкими. Встановіть розумний час просування та відступу на основі подорожі модуля

③ Чи є авансові та відступні дії голови зйомки піску гладкими чи ні, встановіть розумний аванс і відступля

④ Чи є операція з піскоструминкою нормальною чи ні, встановіть розумний час піскоструминства відповідно до характеристик форми для роботи з піскоструминкою

⑤ Чи працює вихлоп піщаної головки введення належним чином, як правило, встановлюється на 8 - 10 секунд для часу вихлопу з піском

⑥ Незалежно від того, чи є прогресу та відступу в нижній формі гладкою чи ні, встановіть розумний прогрес і час відступу відповідно до інсульту нижньої цвілі

⑦ Перевірте, чи є дія викидника нормальною, а ядро ​​працює належним чином. Встановіть розумний час викидання ядра відповідно до характеристик цвілі

⑧ Переключіть режим роботи на одиночну роботу, і машина автоматично циклує та буде працювати кілька разів без навантаження. Перевірте, чи всі дії машини координовані, впорядковані, стабільні та плавні.

◆ Заходи під час операційного процесу:

Перед тестовим запуском необхідно зняти пил на машині та очистити будь -які інструменти або інші сміття, що залишилися на ньому, щоб запобігти несправностям під час роботи.

Перш ніж запустити операцію, необхідно ретельно перевірити стан болтів у всіх частинах машини та переконатися, що вони затягнуті.

⑶ Перш ніж запустити операцію, перевірте, чи всі рухомі частини знаходяться в початковому нормальному положенні.

⑷ У разі несправності машини його слід негайно зупинити, натиснута кнопка зупинки, відключення живлення та подачі газу та технічне обслуговування. ⑸ Необхідно часто перевіряти, чи є електричні з'єднання вільними і чи пошкоджені компоненти машини.

(6) Непрофесіоналам заборонено відкривати шафу електричного управління за бажанням або розміщувати будь-які різні предмети всередині.

Потрібно пройти навчання та ознайомитися зі структурою машини, принципом роботи та правилами роботи, перш ніж йому дозволити її експлуатувати. Нікому більше не дозволяється керувати машину за бажанням.

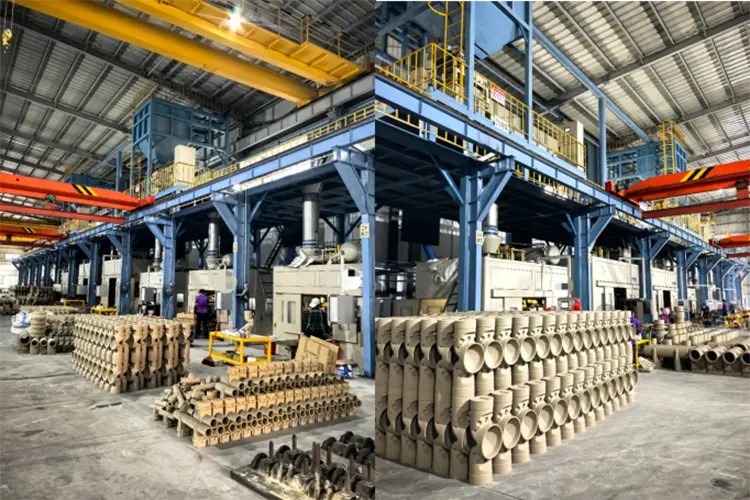

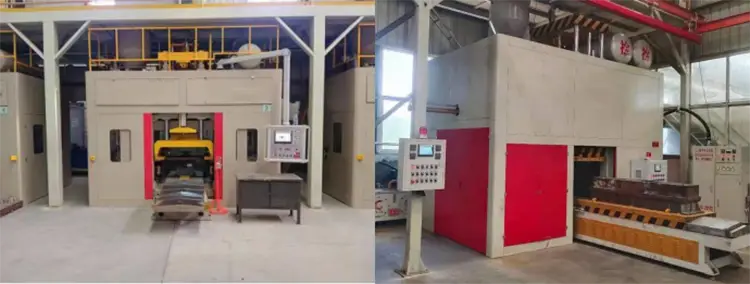

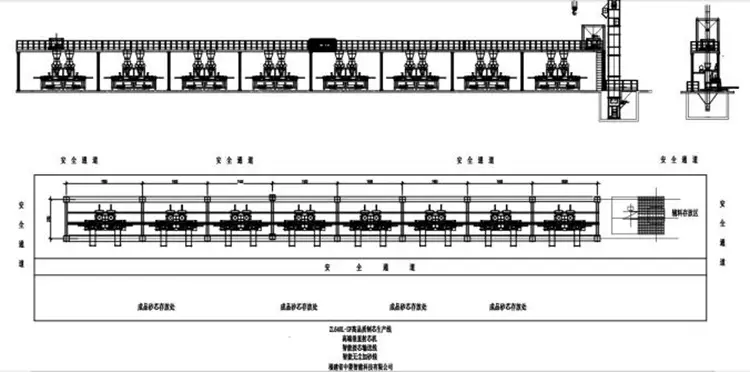

◆ Високоякісна повністю автоматична вертикальна лінія зйомки для стрільби:

Функції випадку:

① Високоякісна, високоінтелективна та високоекологічна машина для захисту захисту. Весь панель інтегрує функції куріння та видалення пилу.

② Розумне безперервне основне з'єднання для конвеєрних ременів. Обладнання має високий ступінь автоматизації. Зберегти працю

③ Ліфт + точність треку інтелектуального додавання піску зондування. Семінар ефективний, зручний та чистий

④ Загальна система охорони навколишнього середовища в семінарі для виробництва. Високоефективне куріння та видалення пилу. Стандарти охорони навколишнього середовища семінару

⑤ Зберігання та вихід даних для виготовлення основ. Усвідомити оцифрування виробництва мікросхем. Інформаційне управління.
